Μικρό σκάφος

Η απόλαυση της πλεύσης

Όταν ρίχνετε το σκάφος από το τρέιλερ στο νερό και φεύγετε είναι πραγματικά μαγικό. Είτε πηγαίνετε για ψάρεμα, είτε βόλτα με ταχύπλοο είτε από νησί σε νησί για λίγες μέρες, η πλεύση με το σκάφος σημαίνει ελευθερία. Το ίδιο θέλετε να νιώθετε και σχετικά με την ενέργεια εν πλω. Η ελευθερία φόρτισης του τηλεφώνου σας και αναπαραγωγής της αγαπημένης σας μουσικής όπου κι αν βρίσκεστε. Η έξυπνη λύση ενέργειας της Victron προσφέρει αυτή την ελευθερία για κάθε μικρό σκάφος.

Το Σχέδιο Βέλτιστης Ενέργειας

Φανταστείτε πως πηγαίνετε με ένα φίλο για ψάρεμα το Σαββατοκύριακο. Ο εξωλέμβιος κινητήρας οδηγεί το μικρό σας σκάφος στη μέση της λίμνης. Η ψαριά της ημέρας θα είναι το δείπνο σας, πριν κατασκηνώσετε για τη νύχτα σε ένα μικρό νησί.

Ας εξετάσουμε το σχέδιο Βέλτιστης Ενέργειας που σας βοηθά να απολαύσετε το ταξίδι με άνεση.

Κατανάλωση

Πόσο χρειάζεστε;

Ακόμη και ένα μικρό σκάφος βασίζεται σε ηλεκτρικό εξοπλισμό. Όλα τα εξαρτήματα που υπάρχουν στο σκάφος θα λειτουργούν σε DC, αλλά θα θέλετε μια πρίζα AC να φορτίσετε ένα τηλέφωνο ή ένα φορητό υπολογιστή. Όλες οι ηλεκτρικές συσκευές χρησιμοποιούν έναν ορισμένο αριθμό Watt. Η εύρεση των συνολικών Watt είναι μόνο το μισό της υπόθεσης. Ο χρόνος είναι εξίσου σημαντικός. Ενδέχεται να έχετε 100 Watt σε φώτα στο σκάφος, αλλά είναι μόνο για περιορισμένο χρονικό διάστημα. Ένα μικρό ψυγείο θα καταναλώνει 50 Watt, αλλά θα λειτουργεί συνεχώς.

Για να προσφέρουμε τροφή για σκέψη, περιγράψαμε 2 παραδείγματα συστημάτων με βάση «κανονική» και «βαρύτερη» χρήση.

0,6 - 1,2 kWh / ημέρα

«Κανονικά» και «βαρύτερα» προφίλ ημερήσιας κατανάλωσης. Διαβάστε περισσότερα

Διαβάστε περισσότερα

Παράδειγμα 1

Τα φώτα μπορεί να χρησιμοποιούν 100 W την ώρα, αλλά χρησιμοποιούνται μόνο 4 ώρες την ημέρα.
100 W x 4 ώρες = 0,4 kWh / ημέρα

Παράδειγμα 2

Το ψυγείο χρειάζεται 50 W την ώρα αλλά είναι ενεργοποιημένο όλη την ημέρα (λειτουργία ψύξης το ½ της ημέρας)
50 W x 24 ώρες/2 = 0,6 kWh / ημέρα

Αποθήκευση και μετατροπή

Πόση ενέργεια πρέπει να αποθηκευτεί;

Δεν θέλετε να έχετε συνεχώς σε λειτουργία τον κινητήρα. Θα τρομάζει τα ψάρια. Η λύση είναι η αποθήκευση ενέργειας σε μια (κεντρική) μπαταρία, από την οποία ο αντιστροφέας μετατρέπει την αποθηκευμένη ενέργεια σε 230 V. Η μπαταρία μπορεί να φορτιστεί με ρεύμα ξηράς και από τον εναλλακτήρα στη διάρκεια του ταξιδιού. Αν σκοπεύετε να κάνετε ταξίδια που κρατούν ημέρες, κατά κανόνα πρέπει να βεβαιώνεστε ότι η μπαταρία σας έχει αρκετή χωρητικότητα για να σας υποστηρίξει 48 ώρες.

x 2

Η χωρητικότητα αποθήκευσης μιας μπαταρίας λιθίου θα πρέπει να είναι διπλάσια από την ημερήσια κατανάλωση ισχύος.

x 4

Λόγω της μικρότερης απόδοσης αποφόρτισης κατά ±50%, η χωρητικότητα αποθήκευσης μιας μπαταρίας μολύβδου-οξέος θα πρέπει να είναι τέσσερις φορές μεγαλύτερη από την ημερήσια κατανάλωση.

Μετατροπή

Ο αντιστροφέας θα πρέπει να έχει μέγεθος ώστε να διαχειρίζεται συνεχώς το μέσο φορτίο και να ανταποκρίνεται στο αναμενόμενο ρεύμα αιχμής, το οποίο οι αντιστροφείς μας χειρίζονται πολύ καλά (κατά μέσο όρο 2 x το συνεχές ρεύμα τους).

Παραγωγή

Από πού προέρχεται η ισχύς;

Έχετε μερικές επιλογές για την παραγωγή της ενέργειας που χρειάζεστε για το ταξίδι σας. Πρώτον, υπάρχει ρεύμα ξηράς στη μαρίνα. Ή –αν παίρνετε το σκάφος σας σπίτι σε ένα τρέιλερ– συνδέστε το στο ρεύμα του γκαράζ. Όταν είστε έξω στη θάλασσα, μπορείτε να χρησιμοποιείτε το εναλλακτήρα της μηχανής του σκάφους.

Πηγές ενέργειας

Φορτιστής μπαταρίας
10A - 30A
Εναλλακτήρας
35A - 70A

Προφίλ ισχύος

Κανονικά και βαρύτερα προφίλ ισχύος σε kWh, με βάση την ημερήσια κατανάλωση ενέργειας, που θα πρέπει να είναι σε ισορροπία με την παραγωγή ενέργειας.

Μπαταρίες αποθήκευσης ενέργειας σε Ah, διπλασιάστε τη χωρητικότητα αν χρησιμοποιείτε μπαταρίες μολύβδου-οξέος.

Φαίνεται ότι το πρόγραμμα περιήγησής σας δεν υποστηρίζει τις τελευταίες τεχνολογίες. Για να δείτε σωστά αυτήν την ενότητα, σκεφτείτε να χρησιμοποιήσετε ένα σύγχρονο πρόγραμμα περιήγησης.

Διάγραμμα συστήματος

για σύστημα με μπαταρία λιθίου και μπαταρία μολύβδου-οξέος

Πώς τα ζητήματα σχεδιασμού συστήματος μεταφράζονται σε ένα στιβαρό σύστημα;

Μπαταρία λειτουργίας
Φόρτωση

AC devices

Devices you bring on board usually need an AC outlet. Think of:

  • Phone charger
  • Laptop
  • Drone batteries

Battery charger

As the name suggests: the battery charger recharges the boat’s battery when plugged into shore power. At the same time the Victron battery chargers will also power the boat’s electrics.

All Victron battery chargers operate automatically. You can safely keep them connected to the battery all the time, even when the boat is not in use. Waterproof chargers are also available.

Battery Management Systems

Battery management systems take excellent care of Lithium batteries, protecting the individual cells of LiFePO4 batteries against over voltage, under voltage and over temperature and will shut down or reduce charging (VE.Bus products only) or disconnect the loads when this occurs.

Victron Energy offers several BMS options, in general the VE.Bus BMS and smallBMS signal separate devices to disconnect the charging (Inverter/Chargers, Cyrix-Li, DC-DC chargers) or disconnect the loads (BatteryProtect, Inverter/Charger), the modular Lynx distribution system features the Lynx BMS and other modules for more control over the DC busbar. For vehicles and boats all-in-one functionalities are available in the Smart BMS versions for Victron Lithium batteries, but also include current limiting to protect the alternator from overheating and BatteryProtect-like functionality to shut down the loads when pre-set critical battery conditions are met.

Victron Energy also offers full flexibility when it comes to selecting a third-party off-grid battery bank (and their BMS) of choice. A large number of well supported Lithium battery manufacturers can be easily integrated through the use of a mandatory GX-device. This flexibility enables our customers to perfectly match their off-grid needs for their unique power situation. When working with unsupported brands, a Victron Energy Battery Monitor is required to pass on accurate state of charge readings to the wider system.

Δείτε όλα μας τα Συστήματα Διαχείρισης Μπαταρίας

Οθόνες μπαταρίας

Μια οθόνη μπαταρίας είναι σαν ένας «δείκτης βενζίνης», αλλά για την ενέργεια της μπαταρίας σας. Καταγράφει πόση ισχύς καταναλώνεται και φορτίζεται. Η οθόνη μπαταρίας υπολογίζει την κατάσταση φόρτισης, την υπολειπόμενη χωρητικότητα και τον χρόνο έως την εξάντληση της ενέργειας. Η τάση μιας μπαταρίας δεν μπορεί να δώσει ακριβή ένδειξη για το πόσο «γεμάτη» είναι η μπαταρία (ειδικά όχι υπό φορτίο). Μια οθόνη μπαταρίας μπορεί να το κάνει.

Οι οθόνες μπαταρίας της Victron Energy καταγράφουν δεδομένα ιστορικού, όπως τον αριθμό των κύκλων φόρτισης, τη βαθύτερη εκφόρτιση, την ανώτατη τάση, την κατώτατη τάση κ.λπ. Θα σας ειδοποιήσουν για κρίσιμες καταστάσεις όπως χαμηλή τάση ή χαμηλή φόρτιση και μπορούν ακόμα και να τερματίσουν πλήρως τη λειτουργία της πηγής ισχύος για την αποφυγή δαπανηρής ζημιάς σε μπαταρίες ή να θέσουν σε λειτουργία μια γεννήτρια.

Η Victron προσφέρει μονάδες παρακολούθησης μπαταρίας με ή χωρίς οθόνη. Οι έξυπνες εκδόσεις σάς επιτρέπουν να παρακολουθείτε με λεπτομέρειες τα δεδομένα και να προσαρμόζετε ρυθμίσεις από τη δωρεάν εφαρμογή μας VictronConnect.

Για τα περισσότερα συστήματα λιθίου απαιτείται ένα Σύστημα Διαχείρισης Μπαταρίας, το οποίο μπορεί να μεταδίδει στο ευρύτερο σύστημα πληροφορίες για τη συστοιχία μπαταριών. Σε αυτή την περίπτωση μια μονάδα παρακολούθησης μπαταρίας μπορεί να είναι πλεονάζουσα. Για περισσότερες πληροφορίες δείτε σχετικά το Σύστημα Διαχείρισης Μπαταρίας. Δείτε όλες μας τις Οθόνες Μπαταρίας

BatteryCombiner

The Cyrix BatteryCombiner is the only safe way to connect the house battery to the starter battery (to start your boat’s engines). With a BatteryCombiner you can charge the house battery from the alternator without running the risk of draining the starter battery (which always should be ready to go). When other sources of power are available (eg. shore/solar/generator power), the Cyrix BatteryCombiner will allow bi-directional charging from the house battery to the starter battery.

When the Voltages of the starter and house batteries are the same, use a Cyrix: its current rating should be equal or bigger than the current rating of the alternator. If the house battery is Lithium and the alternators Amperage is smaller than the house battery, or when the Voltages of the starter and house battery are different: use a Orion or Buck-Boost.

BatteryProtect

Η μονάδα BatteryProtect αποσυνδέει την μπαταρία από τα μη απαραίτητα φορτία πριν αυτή αποφορτιστεί κάτω από ένα προκαθορισμένο επίπεδο (μια πλήρης αποφόρτιση θα προξενήσει ζημιά στην μπαταρία) ή πριν η ισχύς της μειωθεί τόσο, ώστε να μην επαρκεί για την εκκίνηση του κινητήρα.

Όμως το Victron Energy BatteryProtect προσφέρει ακόμα περισσότερα. Ενσωματωμένες καθυστερήσεις τερματισμού λειτουργίας διασφαλίζουν ότι οι καίριας σημασίας ηλεκτρονικές συσκευές δεν θα αποσυνδεθούν κατά λάθος, δηλαδή όταν η εκκίνηση του κινητήρα προκαλεί μια σύντομη πτώση τάσης. Επίσης, θα επανασυνδέσει αυτόματα όλες τις μονάδες όταν η μπαταρία έχει επαναφορτιστεί σε επαρκή βαθμό.
Το BatteryProtect έχει έναν απομακρυσμένο διακόπτη, ώστε να μπορεί να ενεργοποιηθεί/απενεργοποιηθεί μέσω ενός BMS ή διακόπτη. Η έξυπνη (Smart) έκδοση μπορεί να προγραμματιστεί μέσω της εφαρμογής VictronConnect.

Δείτε όλα τα μοντέλα BatteryProtect

BMS 12/200

The BMS 12/200 is a dedicated battery management system (BMS) that protects Victron Smart 12,8V LFP batteries against deep discharges, overcharging and high temperatures with up to 200 Amps maximum DC current. When critical values are exceeded, the BMS acts immediately: loads are disconnected physically in case of a deep discharge and charging is stopped when there is a risk of overcharging. High temperatures trigger an immediate end to both charging and discharging.

This is the only BMS that can be directly connected to an alternator, protecting them from overload/overheating. This works with a combination of an AB fuse (rated in accordance with the expected max load current of the alternator) and an internal programmable input (which limits the input current electronically to 80% of the AB fuse).

Please check your manufacturer for the maximum charging current of your alternator and size AB fuses of the BMS 12/200 accordingly, see manual.

When different Lithium batteries & higher voltages are used, other solutions are needed, such as the VE.bus BMS and Lynx-Ion.

See our bigger boat types to see a bigger Lithium system and BMS See more info on alternator charging Lithium (and not blow them up)

Boat engines

Small motor boats rely on their engine to get the job done. Their engine comes with an alternator to charge the engine batteries, drive fuel pumps, etc.

Once the starter batteries are recharged, the engines can also recharge the house battery and power the boats electronics. When the engine is used the majority of the day, there will always be enough energy generation to compensate the daily consumption. However, when the boat isn’t used over time, batteries might run dead eventually. Our battery chargers take excellent care of your batteries when in the harbour or garage.

Boat Electronics

A small boat will have several electronic devices; they all run of the house battery. Think of:

  • Boat control panel
  • Log/depth sounder
  • Chart-plotter or GPS
  • VHF Radio
  • Navigation lights
  • Pump – Bilge, deck wash
  • Fridge
  • Interior lighting
  • Music player
  • Bait Tank – Recirculating
  • Electric Fishing Reels/winches

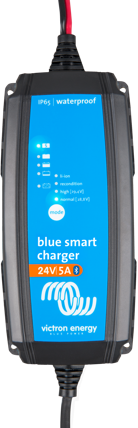

Φορτιστές

Battery chargers recharge batteries (DC) when plugged into shore power (AC).
At the same time the Victron Energy battery chargers can also power devices directly.

All Victron Energy battery chargers are developed for professional duty. Our advanced multi step charging algorithms get the best out of your battery, giving the battery the power it needs, maintaining its health, ensuring better performance... and a longer life.

Smart models work with VictronConnect, so you can check the status and configure all settings of your battery charger remotely via Bluetooth. Chargers with different waterproof ratings (IP rating) are also available. Our wide range of models makes it easy to select the right charger, saving you the cost of having to buy a larger one.

Δείτε όλους τους φορτιστές μας

House battery

The house battery supplies power to your boat’s electrical system. Choose a battery with a generous capacity as there might be long intervals between re-charges. Sometimes the starter battery doubles up as the house battery. If you opt for this set-up, make sure the battery is well protected against discharge. It will be hard to start the boat when the battery is flat.

For a house battery you can choose from two types: lead-acid and lithium. There are various reasons to favour one over the other. Here are a few common ones:

  • Choose Lead-Acid when:
  • Use occasionally
  • Lower purchase cost
  • Weight and space are not an issue
  • Normal charging
  • Choose Lithium when:
  • Use daily
  • Lower cost per cycle
  • Weight and space considerations
  • Fast charging

House battery

The house battery supplies power to your boat’s electrical system. Choose a battery with a generous capacity as there might be long intervals between re-charges. Sometimes the starter battery doubles up as the house battery. If you opt for this set-up, make sure the battery is well protected against discharge. It will be hard to start the boat when the battery is flat.

For a house battery you can choose from two types: lead-acid and lithium. There are various reasons to favour one over the other. Here are a few common ones:

  • Choose Lead-Acid when:
  • Use occasionally
  • Lower purchase cost
  • Weight and space are not an issue
  • Normal charging
  • Choose Lithium when:
  • Use daily
  • Lower cost per cycle
  • Weight and space considerations
  • Fast charging

Inverter

An inverter creates AC power from a DC source. It lets you use devices on board that need a regular AC outlet.

The inverter needs to be big enough to handle the maximum AC load you want to bring on board. If the load exceeds 375 VA, you might consider a combined inverter/charger instead. Models start at 500 VA.

Starter Battery

The starter battery is needed to start your boat’s engine. These batteries are different from house batteries and engineered to deal with a large discharge current. The starter battery should always be ready to go. It’s best to isolate the starter battery from all other electrical circuits on board, so it cannot be accidentally drained of power, with a BatteryCombiner.

Shore Power

Either in the marina or back home you’ll hook the boats charger up to shore power to recharge the battery. Shore power can also be used for maintenance and to run large AC loads.

VictronConnect

All Victron products on your boat can be monitored and controlled from the palm of your hand. Just connect the VictronConnect App via Bluetooth and you’ll have direct access to indicators like battery voltage and current. You can also turn devices on or off, as well as change their settings.

See what the VictronConnect app can do
Παραδείγματα συστημάτων

Η κατανάλωση ισχύος ποικίλλει από σκάφος σε σκάφος και από ιδιοκτήτη σε ιδιοκτήτη, ακόμη και σε μικρά σκάφη. Εδώ είναι δύο παραδείγματα –με μια κανονική και μια βαρύτερη ημερήσια κατανάλωση ενέργειας– για το πώς θα μπορούσε να μοιάζει ένα σχέδιο Βέλτιστης Ενέργειας για ένα μικρό σκάφος.

Λάβετε υπόψη ότι πολλοί περισσότεροι παράγοντες αρχίζουν να εμφανίζονται όταν σχεδιάζετε και εγκαθιστάτε τη βέλτιστη λύση: ο Επαγγελματίας της Victron που συνεργάζεστε με χαρά θα σας βοηθήσει.

Για να δείτε σωστά τον λεπτομερή πίνακα και ολόκληρη την ενότητα, σκεφτείτε να χρησιμοποιήσετε ένα σύγχρονο πρόγραμμα περιήγησης.

Κανονική
Βαρύτερη
Ανοιχτό σκάφος με κινητήρα, αλιευτικό σκάφος, ταχύπλοο ±19-26 πόδια.
Ίδιο σκάφος, αλλά με έντονη χρήση: πολύ πιο μακριά από τη βάση του, περισσότερες ανέσεις ή άτομα που ταξιδεύουν.
Κατανάλωση
Ημερήσια κατανάλωση ενέργειας
0,6 kWh
1,2 kWh
Ισχύς αιχμής
400 W
900 W
Αποθήκευση και αντιστροφή
Victron Phoenix
12/250
12/500
Smart BatteryProtect
65 A
αντικαθίσταται από Smart BMS 12/200 σε περίπτωση έξυπνης μπαταρίας λιθίου 12,8 V της Victron
100 A
αντικαθίσταται από Smart BMS 12/200 σε περίπτωση έξυπνης μπαταρίας λιθίου 12,8 V της Victron
Μπαταρία λειτουργίας
AGM 12 V 110 Ah
ή λιθίου 12,8 V 60 Ah
AGM 12V 220 Ah
ή Λιθίου 12,8 V 100 Ah - 150 Ah
BatteryCombiner
Cyrix 120 A
ή Smart BMS 12/200 σε περίπτωση έξυπνης μπαταρίας λιθίου 12,8 V της Victron.
Cyrix 120 A
ή Smart BMS 12/200 σε περίπτωση έξυπνης μπαταρίας λιθίου 12,8 V της Victron.
Παραγωγή
Εναλλακτήρας
35 A - 70 A
35 A - 70 A
Διαβάθμιση ρεύματος ξηράς 230 V
16 A
16 A
Φορτιστής μπαταρίας (από ρεύμα ξηράς)
Φορτιστής Blue Smart 12 V, 10 A έως 15 A
Φορτιστής Blue Smart 12 V, 20 A έως 30 A
Επεκτάσεις
Διαθέσιμες επεκτάσεις
Οθόνη μπαταρίας BMV-712 Smart
Οθόνη μπαταρίας BMV-712 Smart
Εμφάνιση πλήρους λίστας
