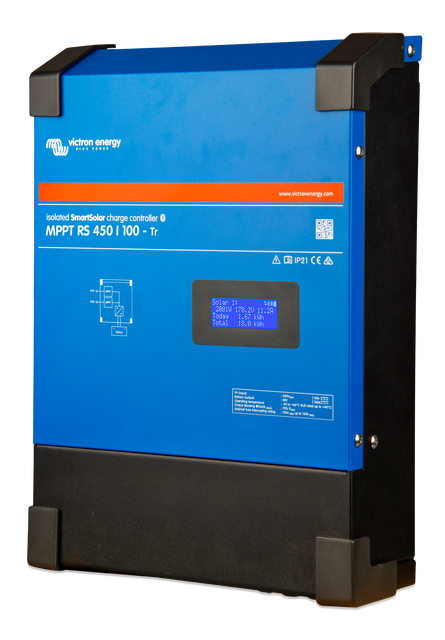

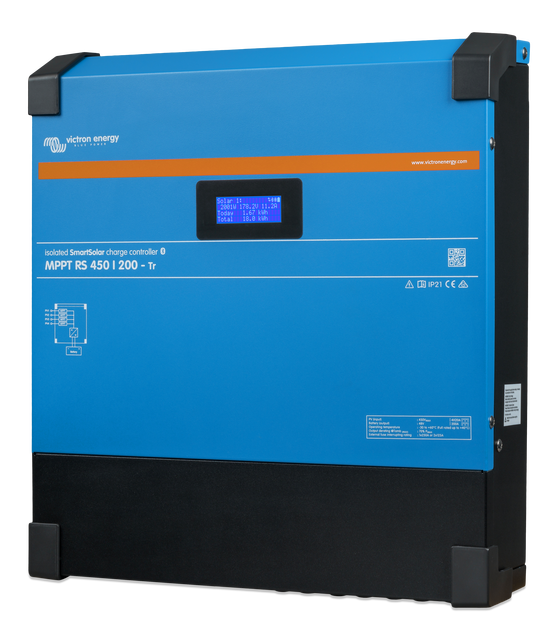

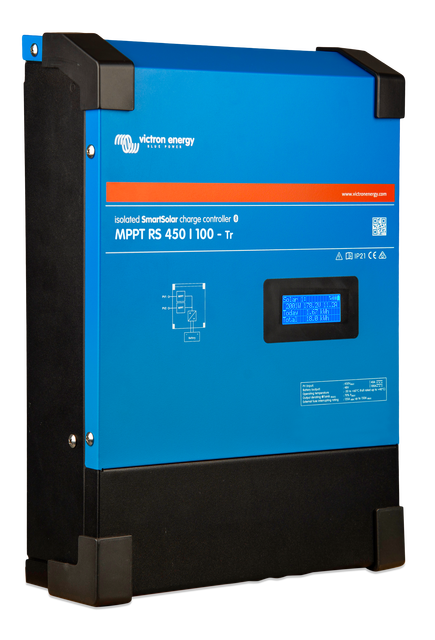

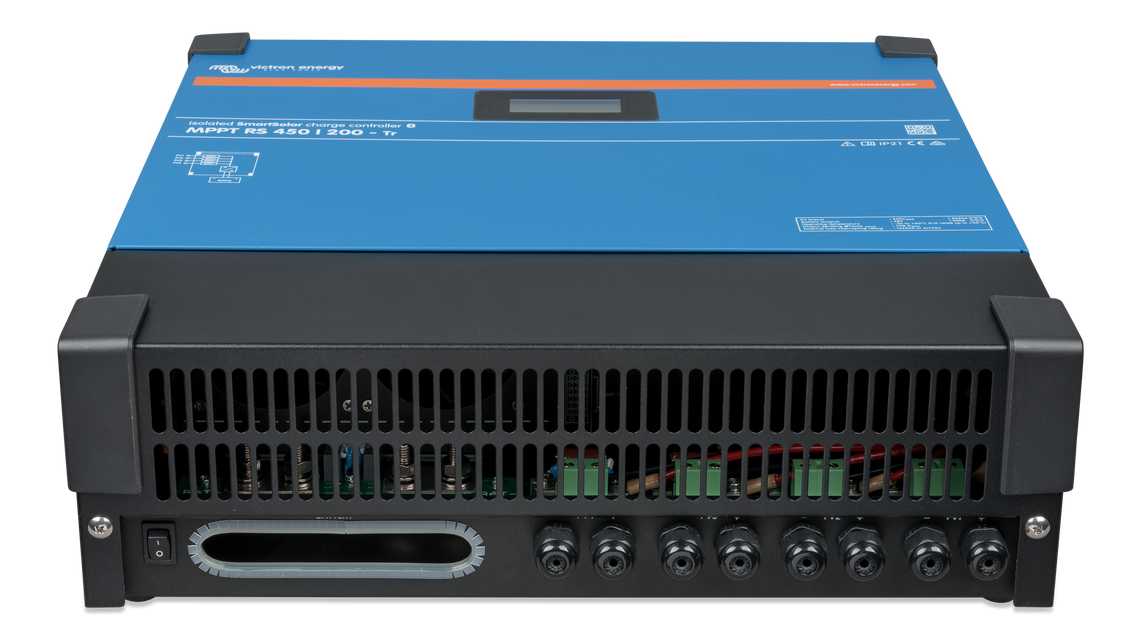

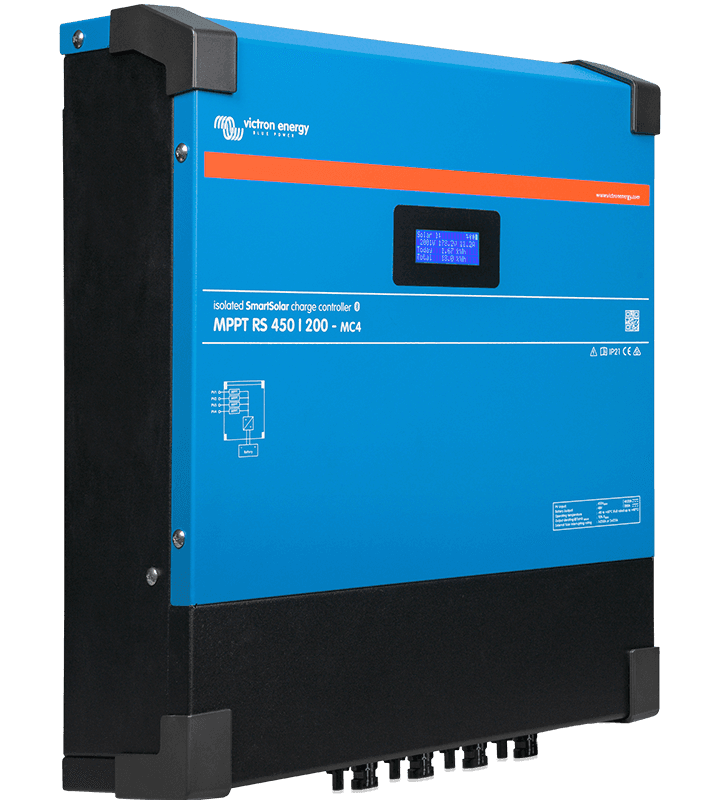

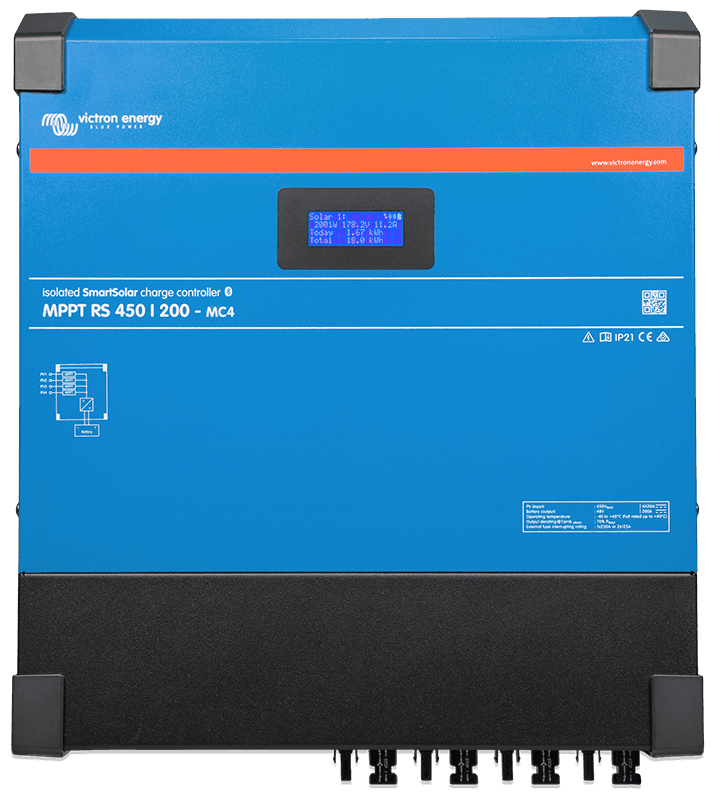

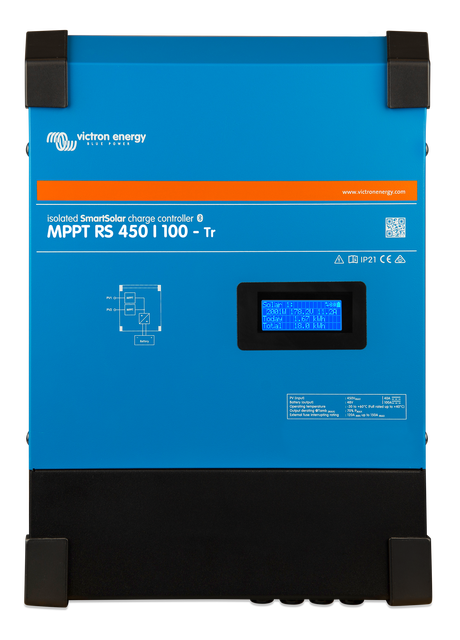

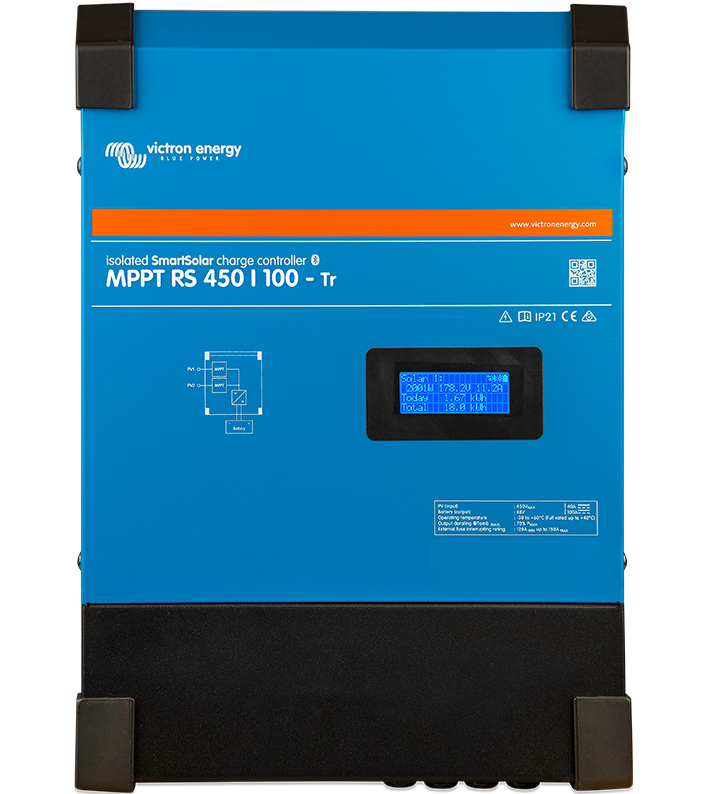

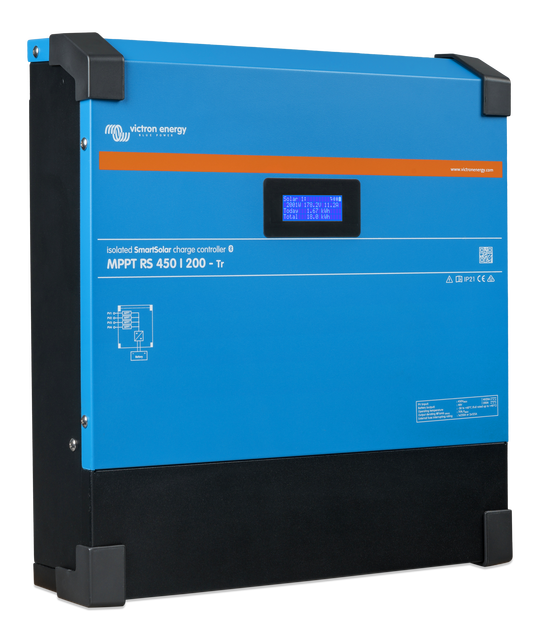

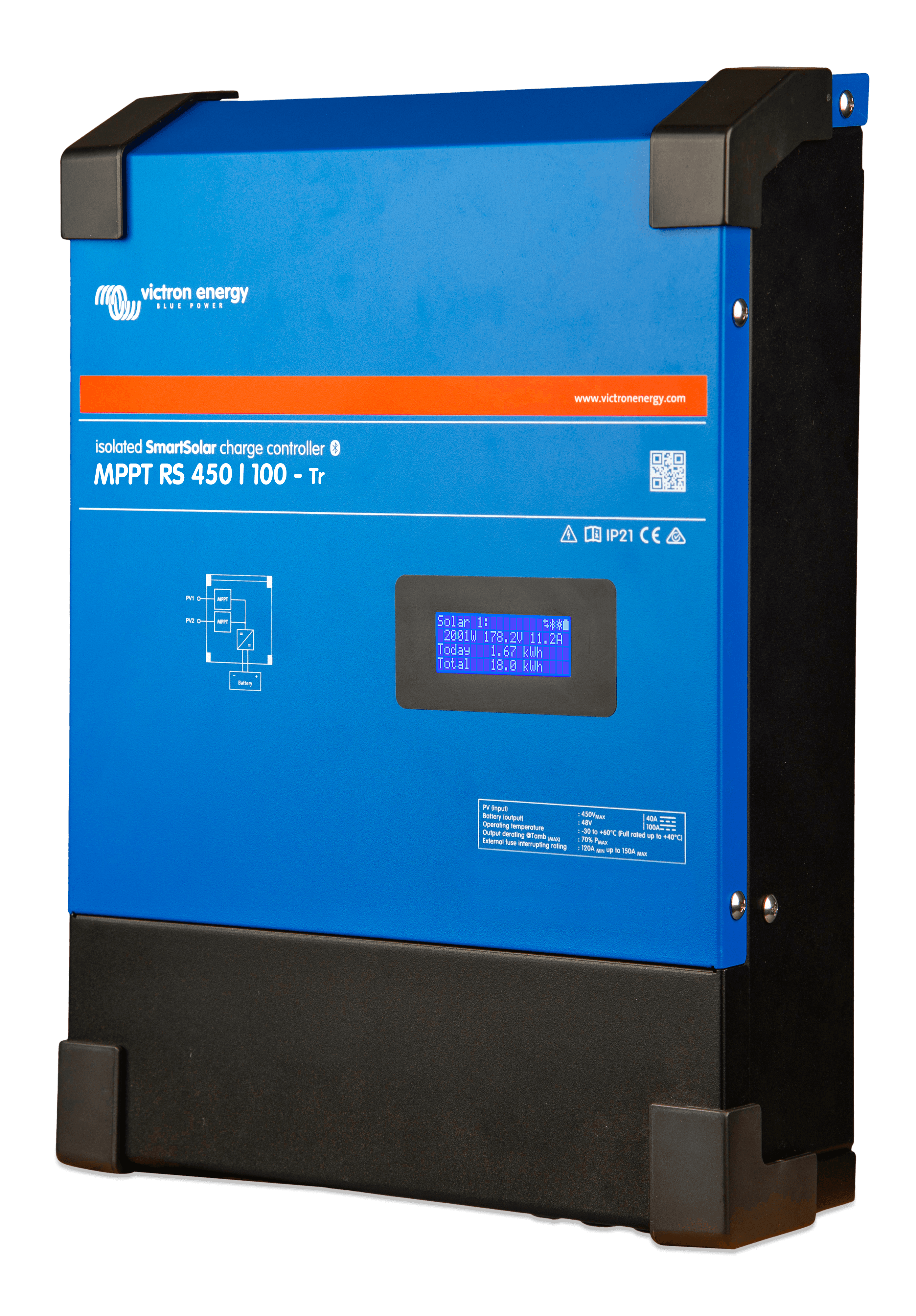

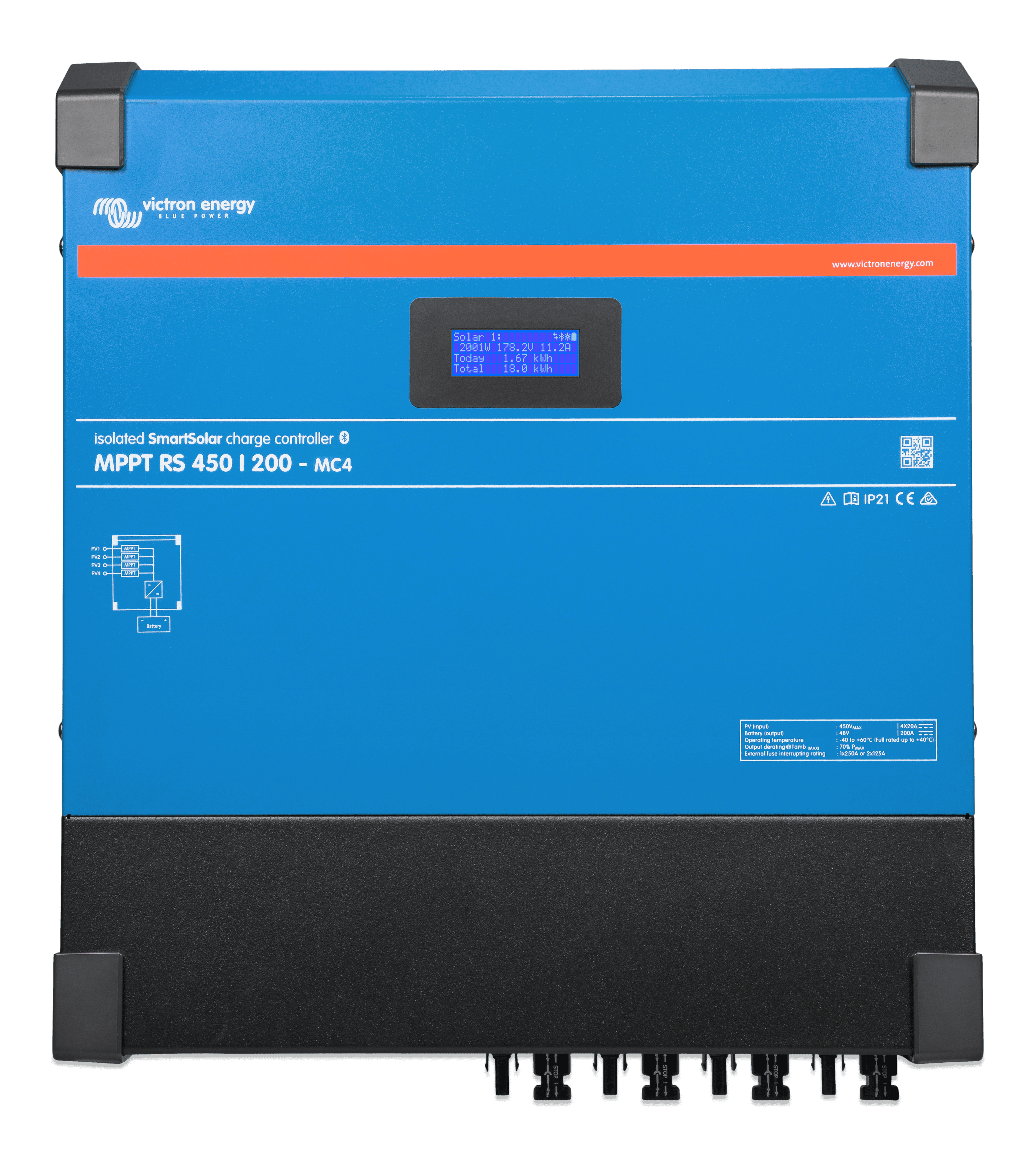

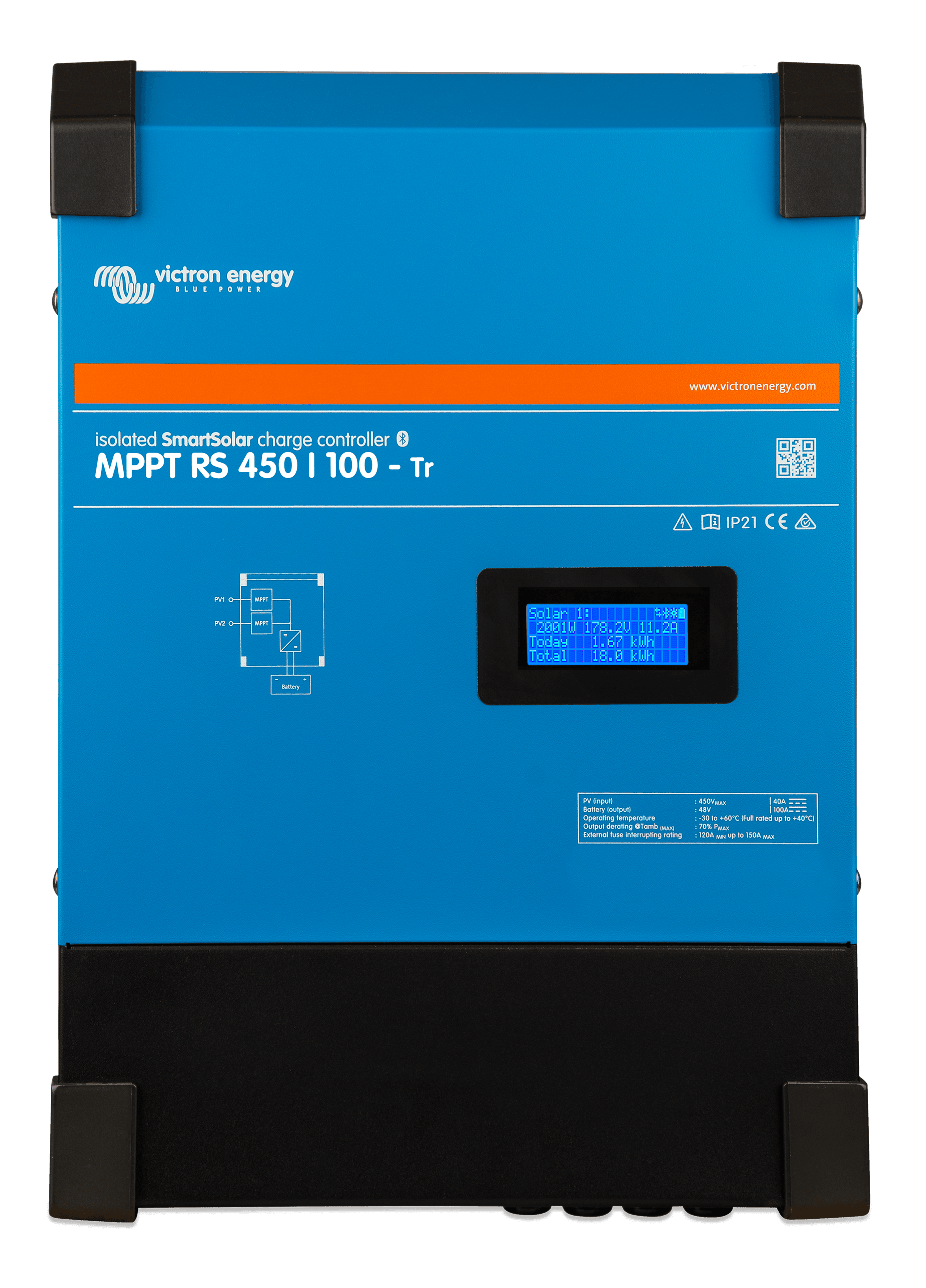

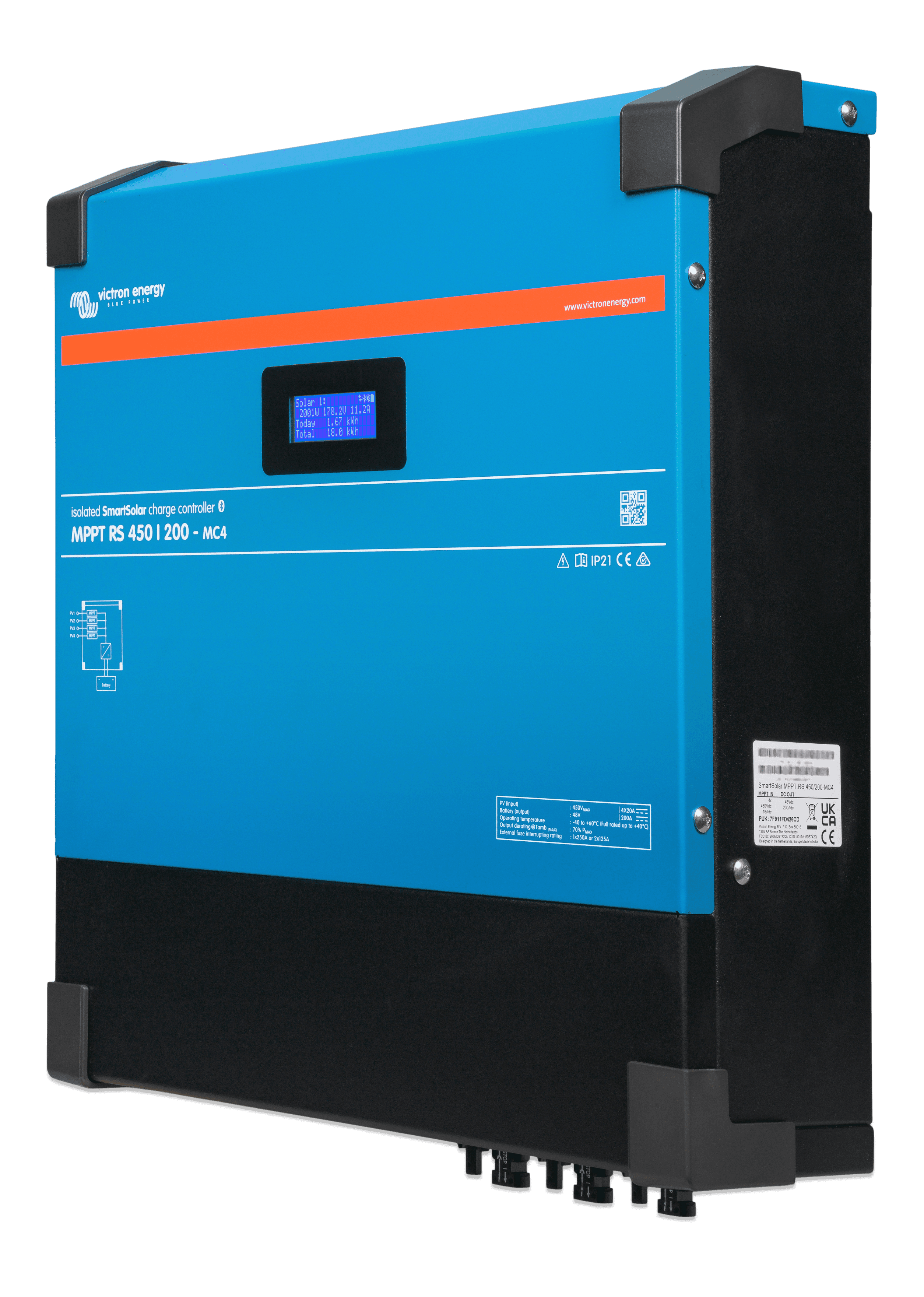

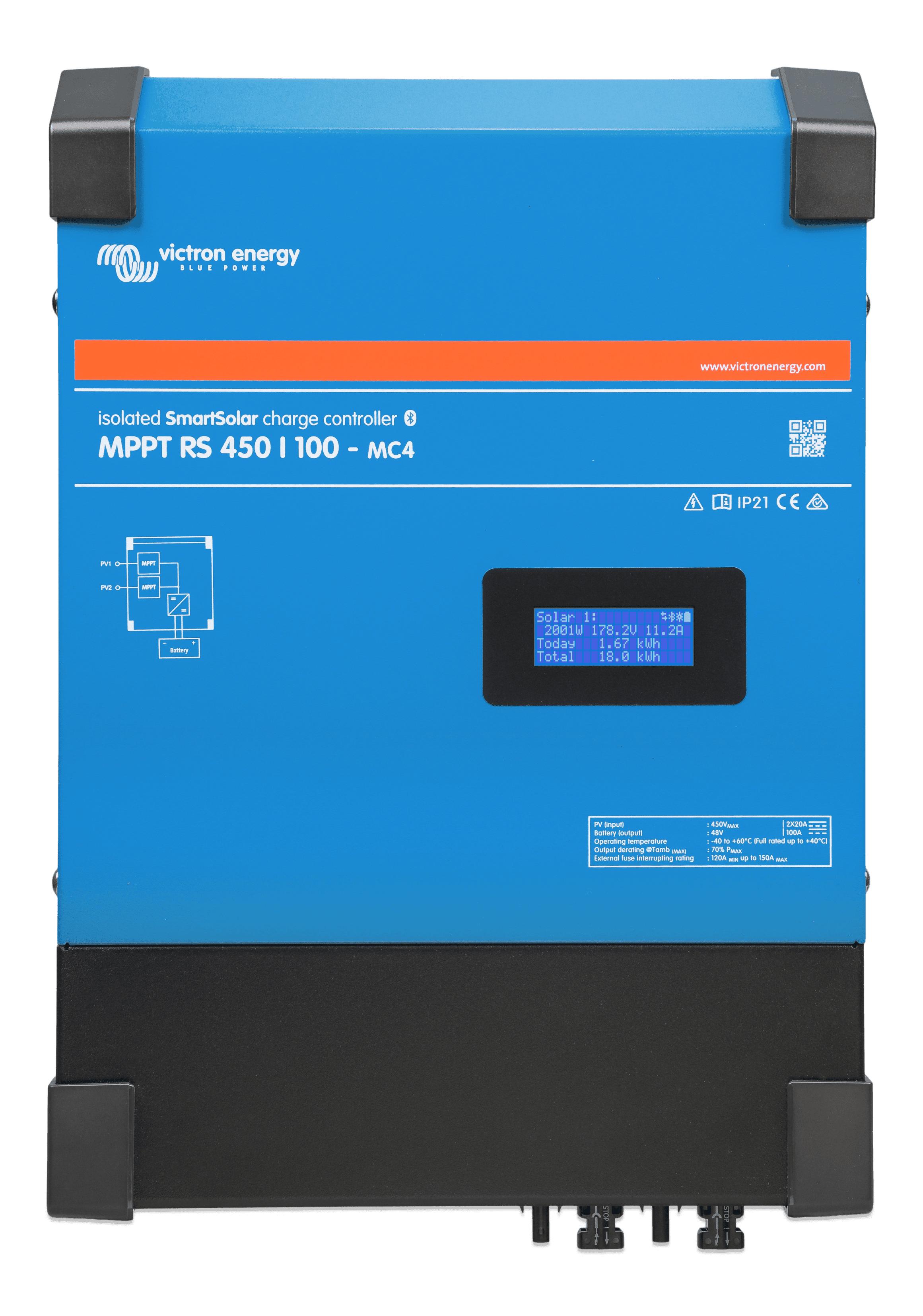

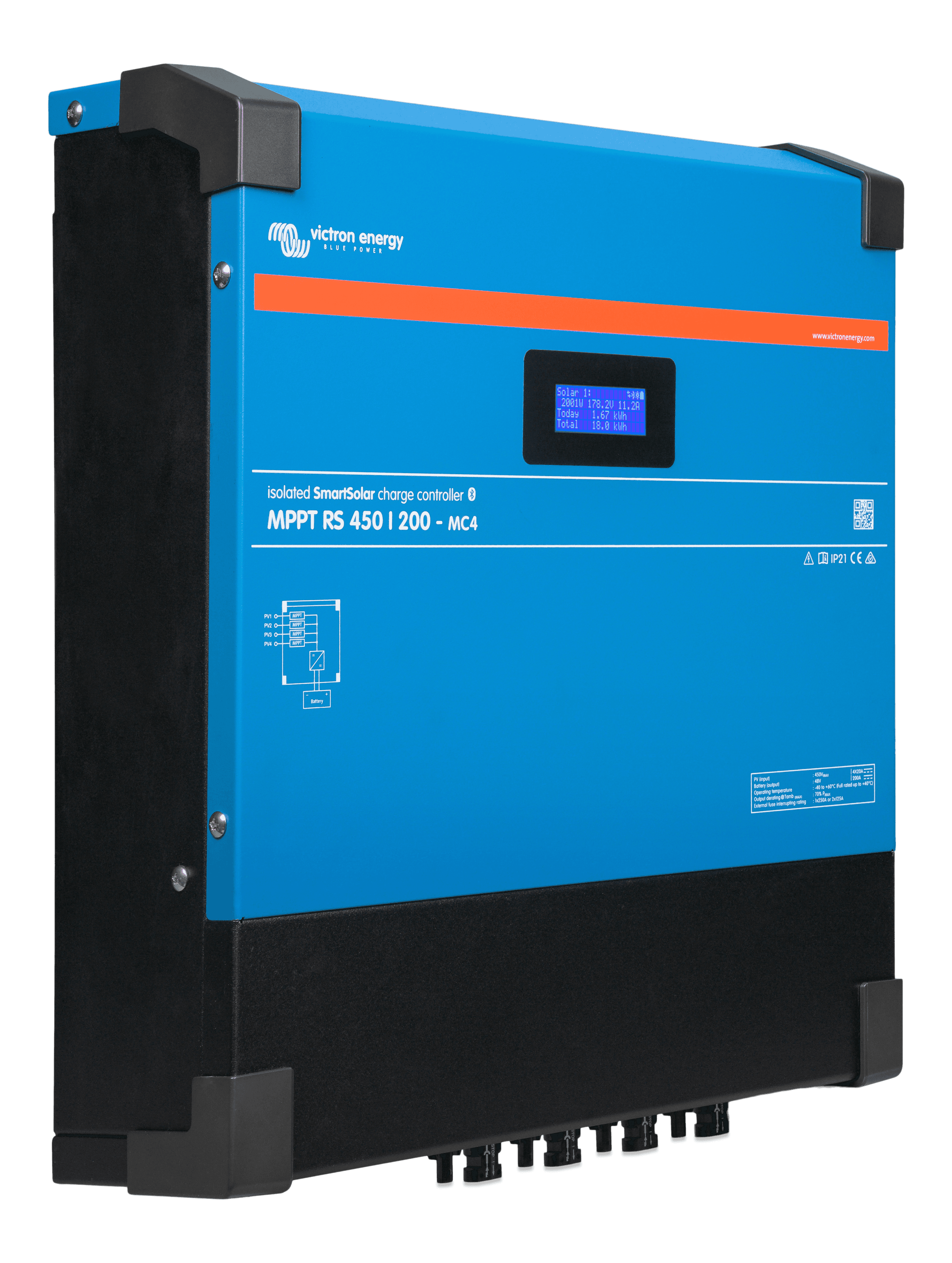

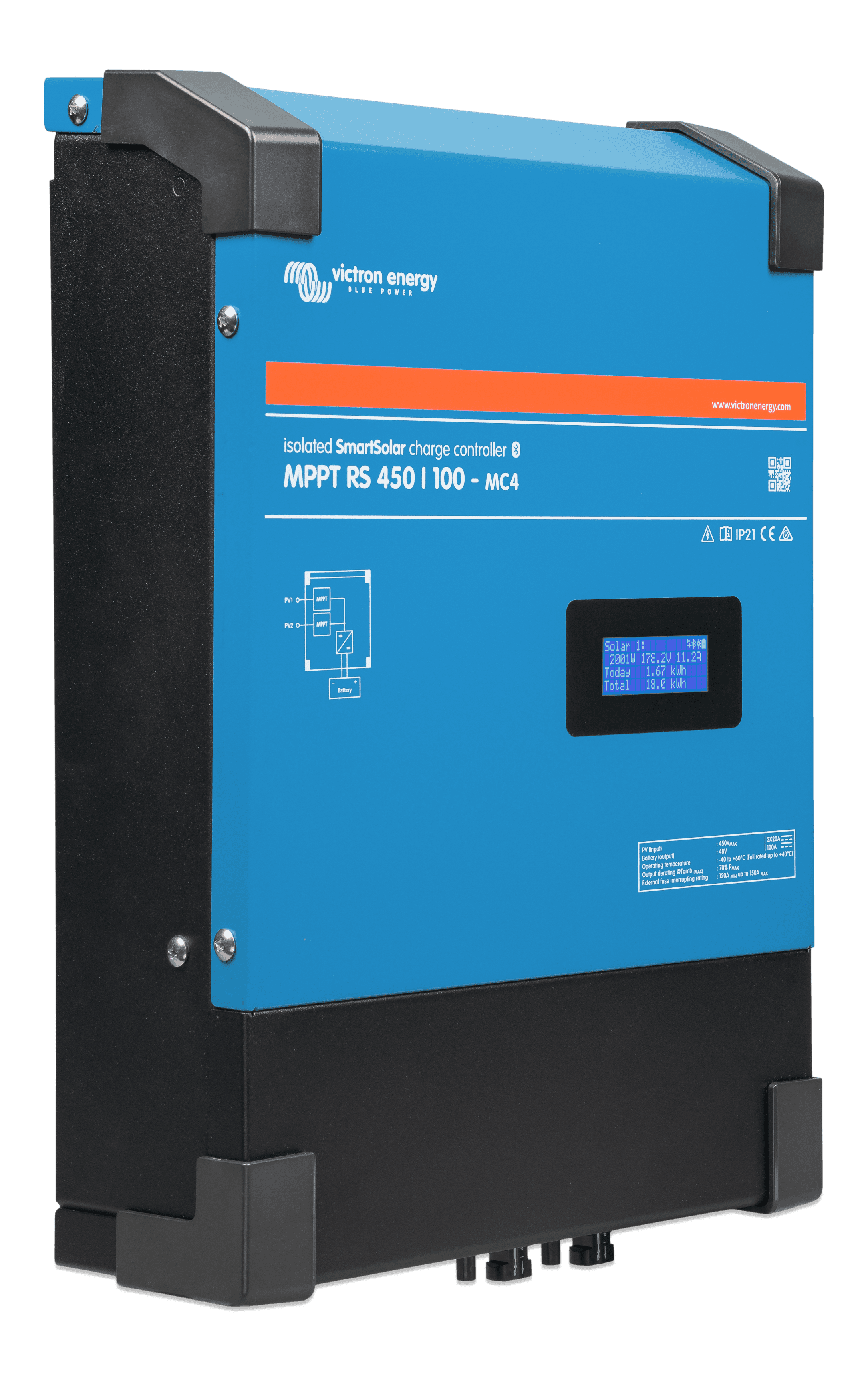

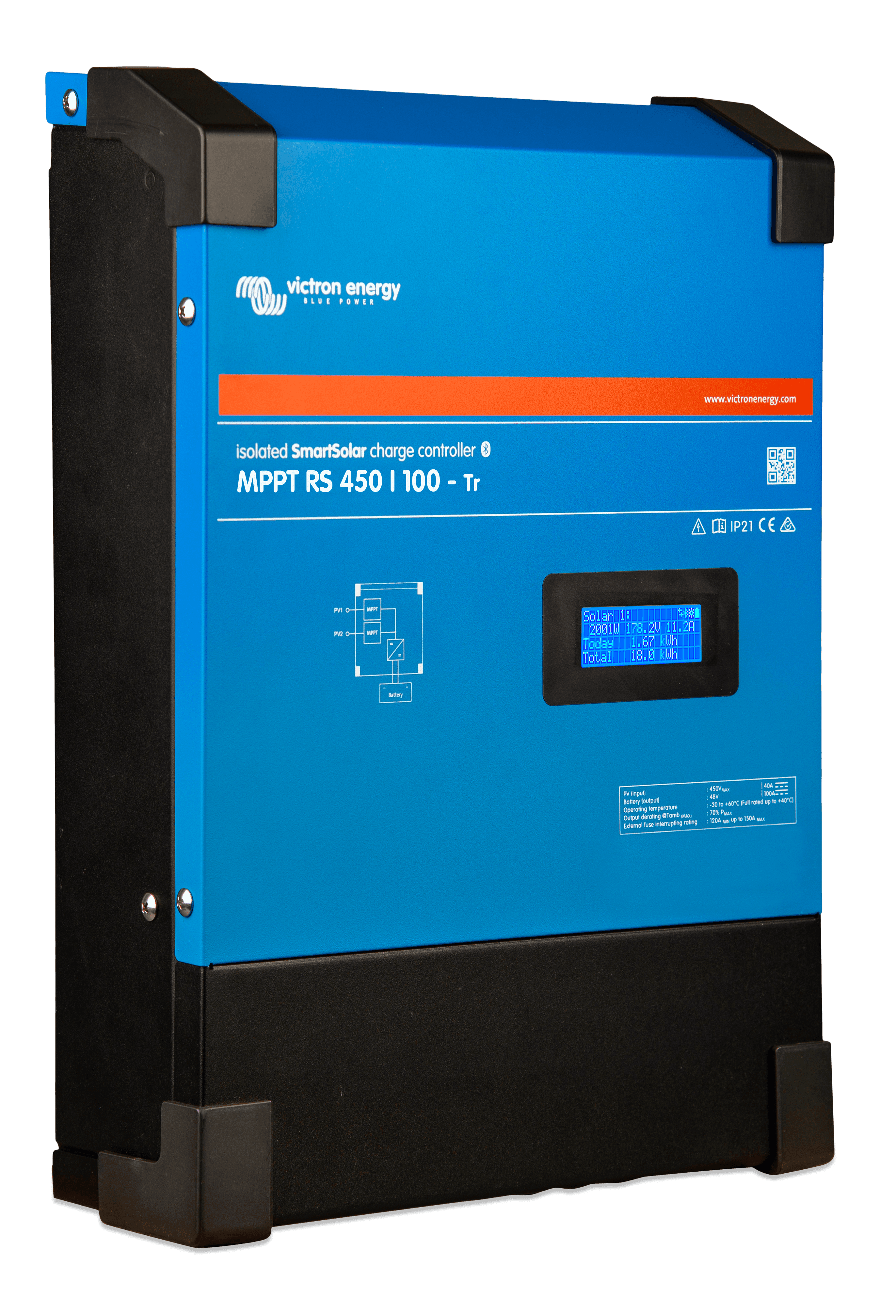

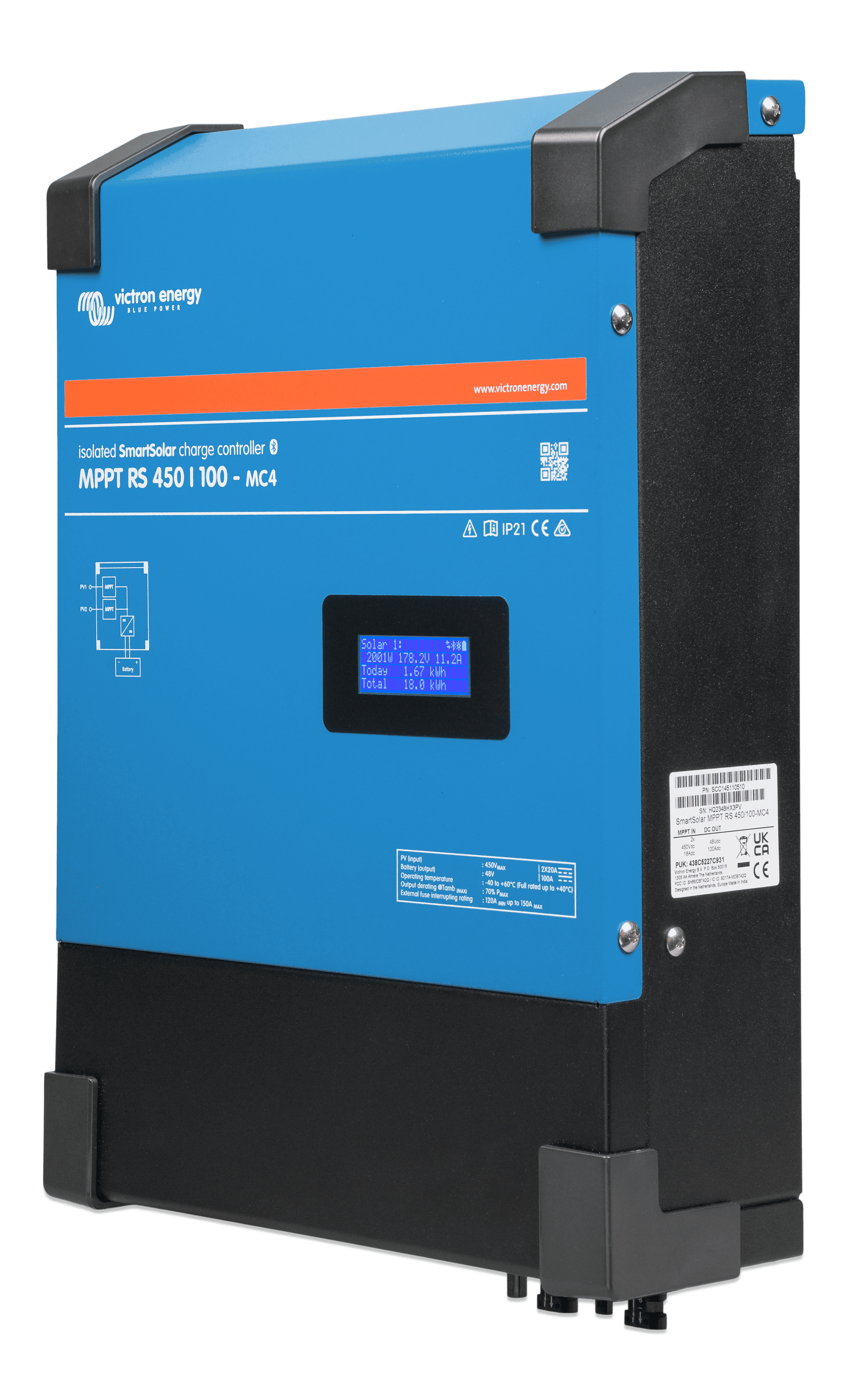

SmartSolar MPPT RS
Οι ελεγκτές ηλιακής φόρτισης SmartSolar MPPT RS είναι η λύση της Victron για συστήματα με συνδεδεμένες σειρές φωτοβολταϊκών συστοιχιών μεγάλης σειράς που φορτίζουν τράπεζες μπαταριών 48 V DC. Αυτό το προϊόν είναι ιδανικό για μεγάλα συστήματα μπαταριών εκτός δικτύου και συνδεδεμένες στο δίκτυο.
Διατίθεται σε μοντέλο 5,76kW και 11,52kW, οι προδιαγραφές περιλαμβάνουν μια ευρεία είσοδο ηλιακής τάσης 65-450 VDC, ανεξάρτητες εισόδους παρακολούθησης, πλήρης συνδεσιμότητα, μεμονωμένες φωτοβολταϊκές συνδέσεις, οθόνη, πλήρως προγραμματιζόμενες παράμετροι φόρτισης μπαταρίας και ενεργή ψύξη. Ο νέος σχεδιασμός μεταλλικής θήκης και οι πλήρως καλυμμένες ηλεκτρικές συνδέσεις βελτιώνουν την ασφάλεια και εκσυγχρονίζουν την παρουσίαση σύμφωνα με την τελευταία σουίτα προϊόντων Victron.
Models:
48 Volt
Year warranty
World-wide support
Σχετικά με αυτό
το προϊόν
Οι ελεγκτές ηλιακής φόρτισης SmartSolar MPPT RS είναι η λύση της Victron για συστήματα με συνδεδεμένες σειρές φωτοβολταϊκών συστοιχιών μεγάλης σειράς που φορτίζουν τράπεζες μπαταριών 48 V DC. Αυτό το προϊόν είναι ιδανικό για μεγάλα συστήματα μπαταριών εκτός δικτύου και συνδεδεμένες στο δίκτυο.
Διατίθεται σε μοντέλο 5,76kW και 11,52kW, οι προδιαγραφές περιλαμβάνουν μια ευρεία είσοδο ηλιακής τάσης 65-450 VDC, ανεξάρτητες εισόδους παρακολούθησης, πλήρης συνδεσιμότητα, μεμονωμένες φωτοβολταϊκές συνδέσεις, οθόνη, πλήρως προγραμματιζόμενες παράμετροι φόρτισης μπαταρίας και ενεργή ψύξη. Ο νέος σχεδιασμός μεταλλικής θήκης και οι πλήρως καλυμμένες ηλεκτρικές συνδέσεις βελτιώνουν την ασφάλεια και εκσυγχρονίζουν την παρουσίαση σύμφωνα με την τελευταία σουίτα προϊόντων Victron.
MPPT: Εξαιρετική Γρήγορη Παρακολούθηση Σημείου Δύναμης
Ο ελεγκτής ηλιακής φόρτισης SmartSolar RS συνδέεται σε μια φωτοβολταϊκή συστοιχία μεταξύ 65 και 450 Volt Voc και θα φορτίσει αποτελεσματικά την τράπεζα μπαταριών 48V με 100A ή 200A.
Οι ρυθμίσεις φόρτισης είναι πλήρως προγραμματιζόμενες και μπορούν να ρυθμιστούν για διαφορετικές χημικές μπαταρίες, όπως μολύβδου οξέος, λιθίου και πολλά άλλα.
Ρύθμιση και παρακολούθηση με VictronConnect
Ο ελεγκτής φόρτισης SmartSolar RS μπορεί να ελέγχεται απομακρυσμένα και να ρυθμίζεται με χρήση Bluetooth μέσω της εφαρμογής VictronConnect. Αυτό επιτρέπει τη ρύθμιση της συσκευής, τη διαχείριση και τις πληροφορίες με μια ματιά, όπως τάση και ρεύμα μπαταρίας, Φ/Β τάση και ρεύμα, ιστορικά δεδομένα και τάσεις.

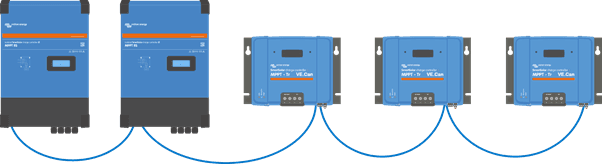

Παραρτήματα της Αλυσιδωτής Σύνδεσης
Ο ελεγκτής φόρτισης SmartSolar RS είναι εξοπλισμένος με θύρες διαύλου VE.Can. Αυτό επιτρέπει την επικοινωνία με επιπλέον μονάδες SmartSolar RS & VE.Can MPPT. Οι πρόσθετες μονάδες απλώς συνδέονται αλυσιδωτά μεταξύ τους με ένα καλώδιο RJ45.
Όταν συνδέονται μεταξύ τους, όλοι οι μεμονωμένοι ελεγκτές φόρτισης, θα συγχρονίσουν τα στάδια φόρτισης. Μπορούν επίσης να στείλουν τα δεδομένα τους, μέσω του ίδιου καλωδίου, για παρακολούθηση σε μια συσκευή GX (όπως το Cerbo GX).
Παρακολούθηση και Έλεγχος Απομακρυσμένα
Εάν η συσκευή GX είναι συνδεδεμένη στο Διαδίκτυο, η πύλη απομακρυσμένης διαχείρισης Victron (VRM) παρέχει πρόσβαση στην πλήρη ισχύ των ελεγκτών φόρτισης SmartSolar RS.
Εάν η εγκατάστασή σας είναι συνδεδεμένη σε μια συσκευή GX και στο Διαδίκτυο, η πύλη απομακρυσμένης διαχείρισης Victron (VRM) παρέχει πρόσβαση στην πλήρη ισχύ του MPPT σας, οποτεδήποτε, οπουδήποτε δωρεάν.
Για απομακρυσμένες εγκαταστάσεις - ακόμη και όταν δεν υπάρχει σύνδεση στο Διαδίκτυο κοντά - ενδέχεται να μπορείτε να ελέγχετε το MPPT σας συνδέοντας το GlobalLink 520.
Οθόνη SmartSolar

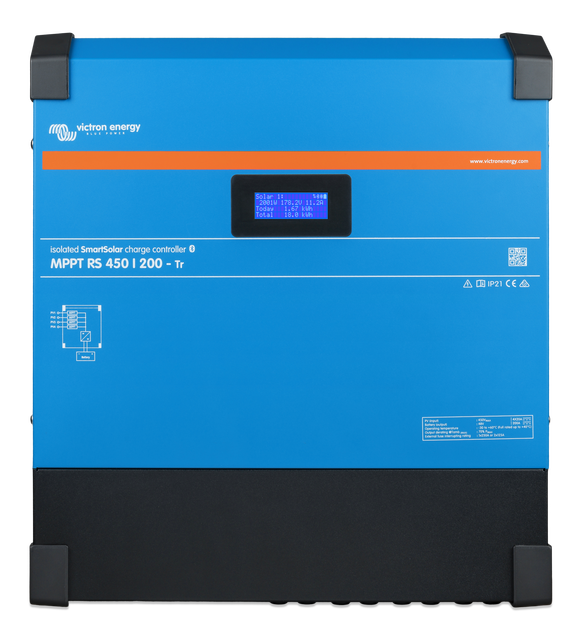

Ο ελεγκτής φόρτισης SmartSolar RS διαθέτει οθόνη στην μπροστινή πλευρά. Η οθόνη διαβάζει τα βολτ της μπαταρίας, το ρεύμα φόρτισης και τις τάσεις και των δύο συστοιχιών ξεχωριστά, συμπεριλαμβανομένων στιγμιαίων και συνολικών αριθμών και κατάστασης μονάδας, συμπεριλαμβανομένων τυχόν πιθανών κωδικών σφάλματος.

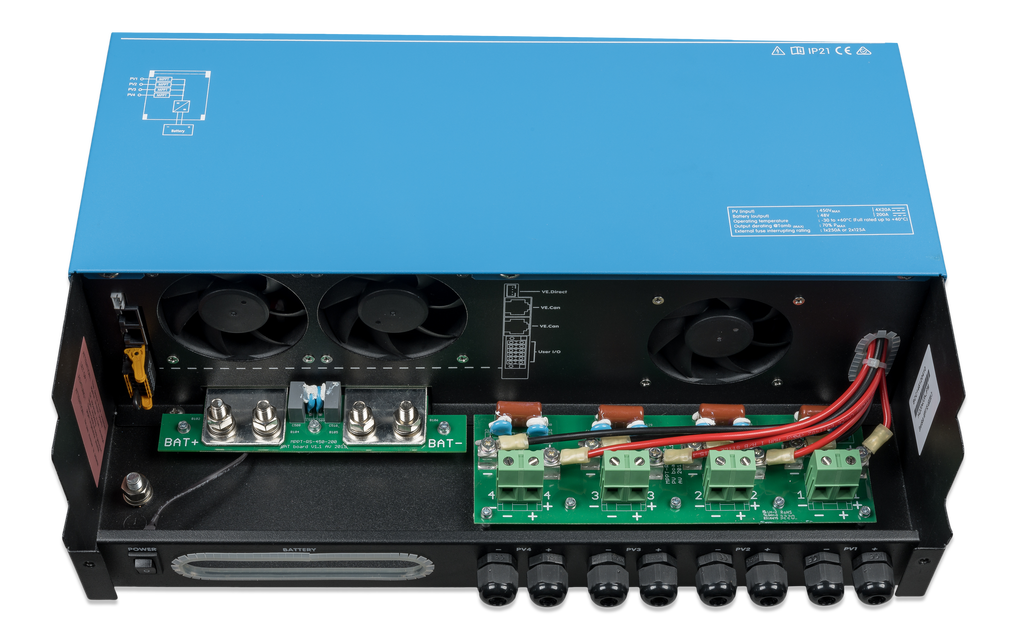

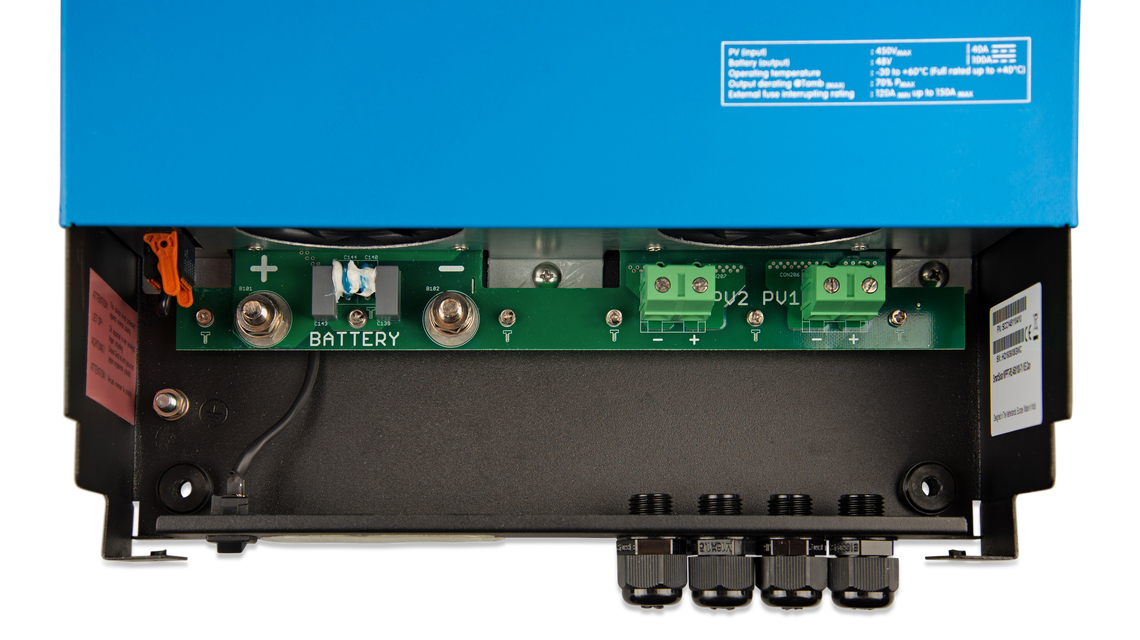

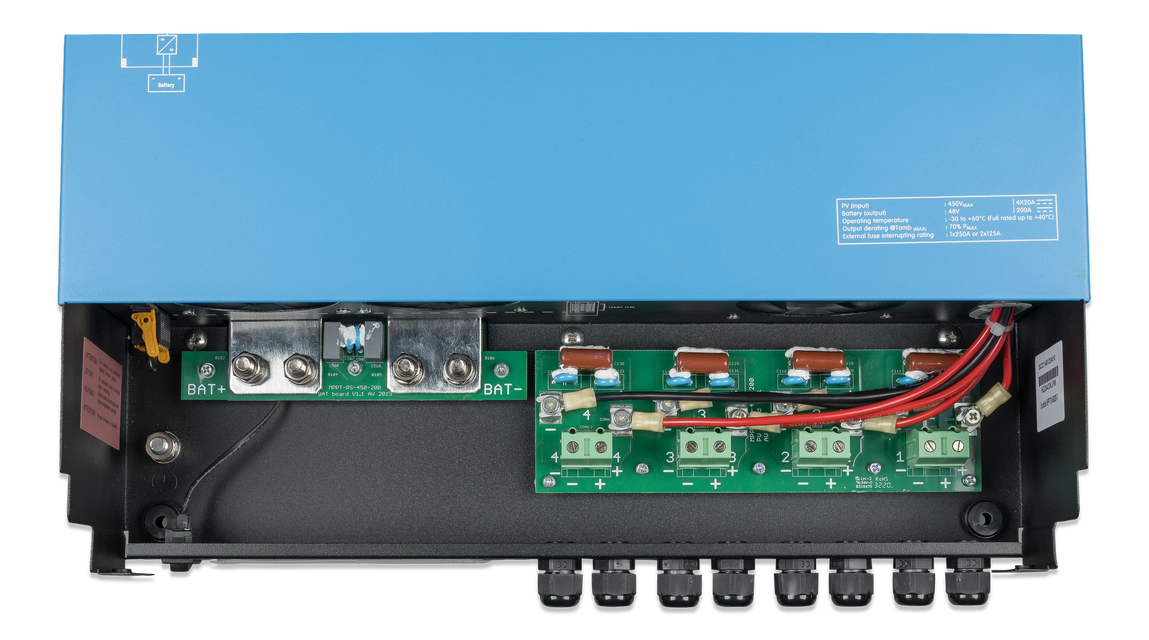

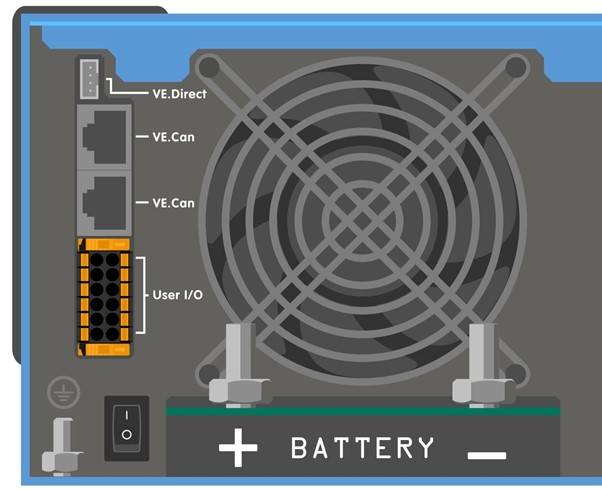

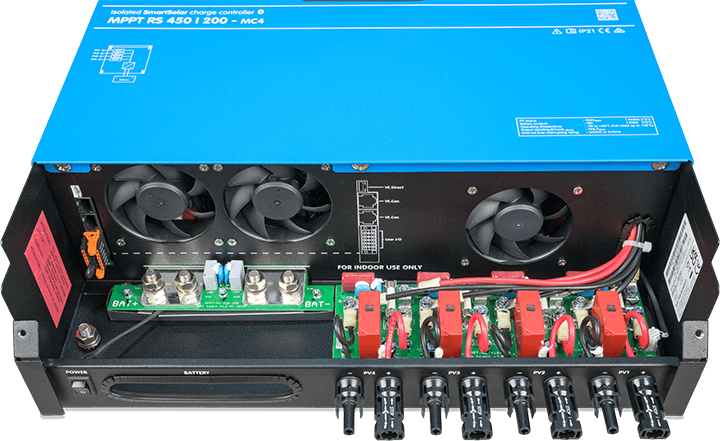

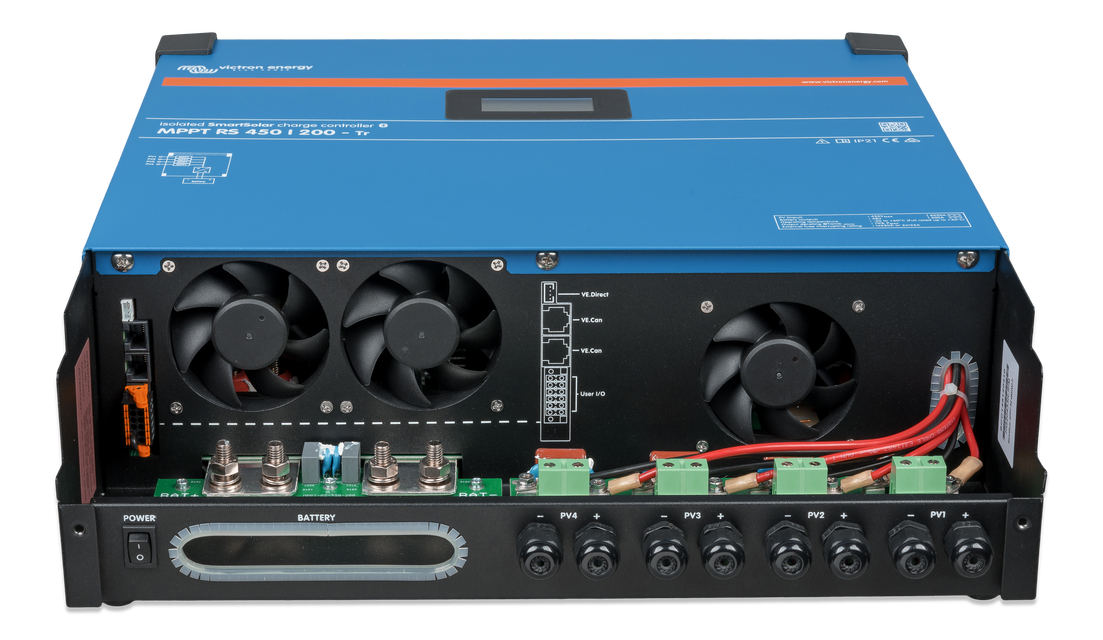

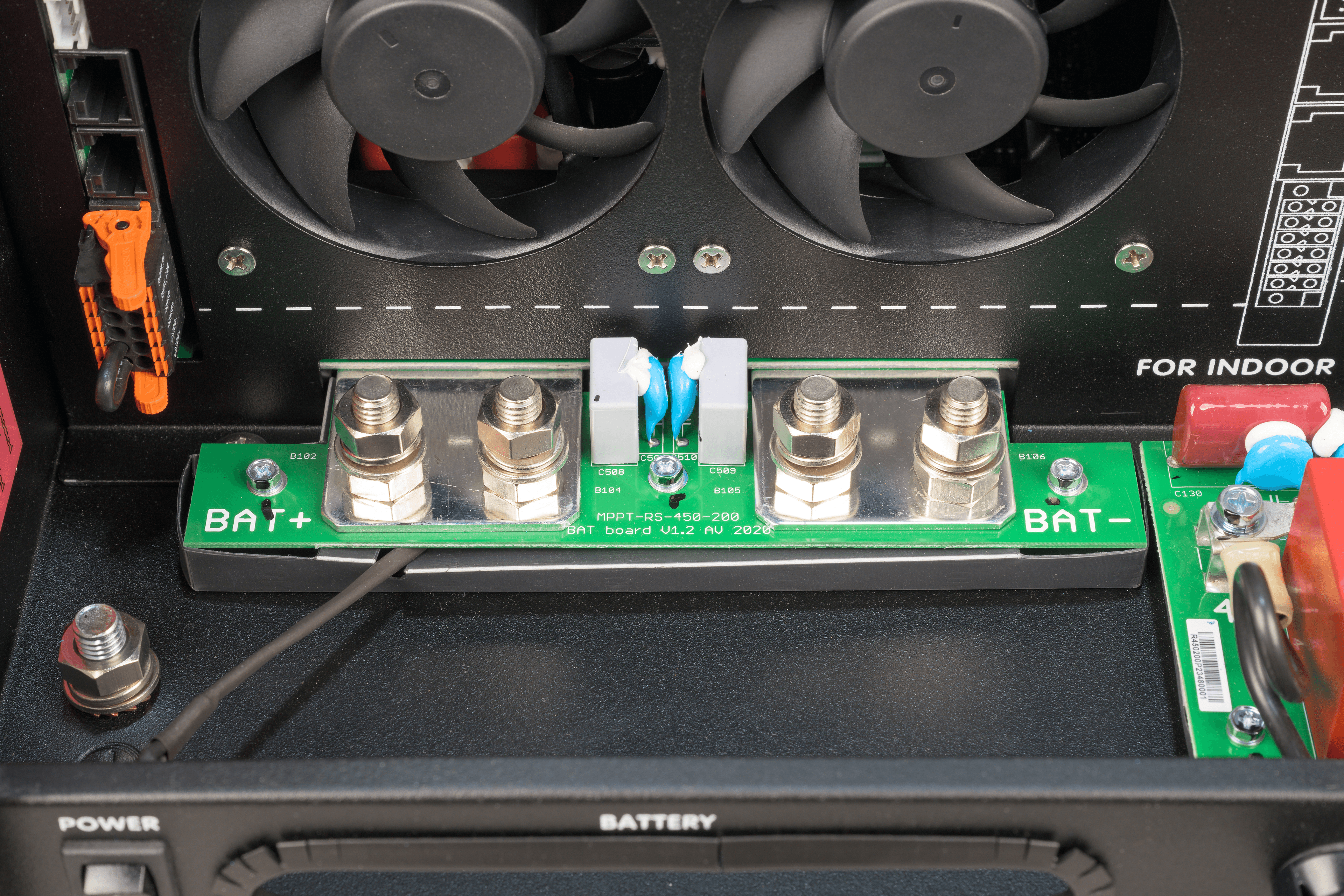

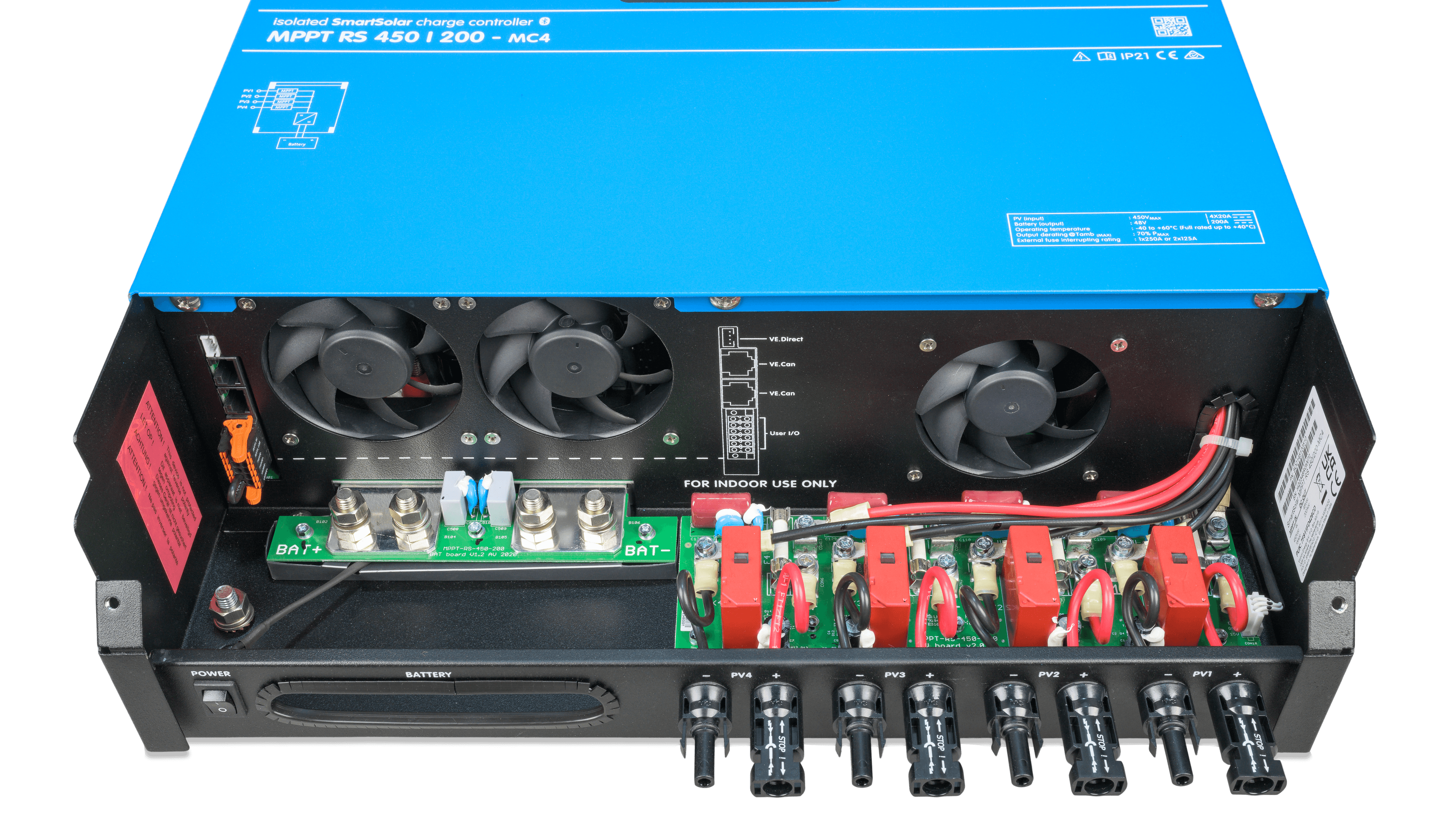

Συνδέσεις εισόδου / εξόδου

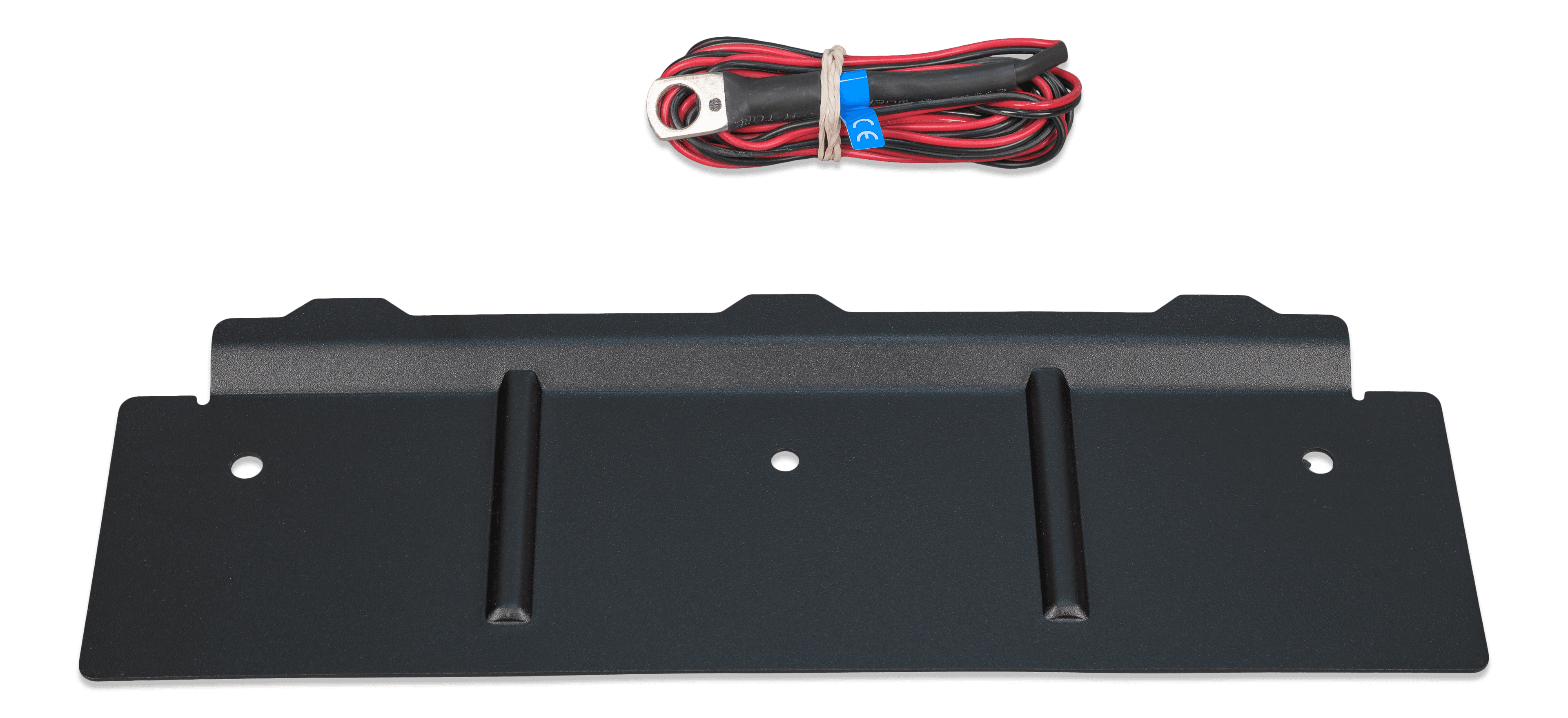

Ο ελεγκτής φόρτισης SmartSolar RS είναι εξοπλισμένος με προγραμματιζόμενο ρελέ και επιλογές για ανίχνευση θερμοκρασίας και τάσης. Η απομακρυσμένη είσοδος μπορεί να δεχτεί το Victron smallBMS και άλλους τύπους BMS με σήματα επιτρεπόμενης φόρτισης.
Downloads
and support
Datasheets
- SmartSolar MPPT RS.PDF
Manuals
- Pre-RMA bench test instructions (PDF).PDF
- VictronConnect Manual (HTML5).HTML
- VictronConnect Manual (PDF).PDF
- SmartSolar MPPT RS (HTML5).HTML
- SmartSolar MPPT RS (PDF).PDF
Enclosure Dimensions
- SmartSolar MPPT RS 450/200-MC4.PDF
- SmartSolar MPPT RS 450/200-MC4 (3D).PDF
- SmartSolar MPPT RS 450/200-MC4 (stp)
- SmartSolar MPPT RS 450/100-MC4.PDF
- SmartSolar MPPT RS 450/100-MC4 (3D).PDF
- SmartSolar MPPT RS 450/100-MC4 (stp)
High Quality Photos
- SmartSolar MPPT RS 450/200-MC4 (mounting plate)
.PNG - SmartSolar MPPT RS 450/200-MC4 (back)
.PNG - SmartSolar MPPT RS 450/200-MC4 (batt)
.PNG - SmartSolar MPPT RS 450/200-MC4 (conn)
.PNG - SmartSolar MPPT RS 450/200-MC4 (front)
.PNG - SmartSolar MPPT RS 450/200-MC4 (left)
.PNG - SmartSolar MPPT RS 450/200-MC4 (right)
.PNG - SmartSolar MPPT RS 450/200-MC4 (bottom)
.PNG
Videos
- Did You Know - How to create a battery profile for non-Victron batteries?
System Schematics
- Manual & Drawing Multi RS Solar 48 6000 DT Smart LiFePO4 48V 400Ah smallBMS SmartSolar MPPT RS Cerbo GX Touch 50.PDF
Certificates
- ISO9001 certificate.PDF
- Certificate Safety IEC 62109-1 - SmartSolar MPPT RS 450|200-MC4 & 100-MC4.PDF
- Certificate Safety EN/IEC 62109-1 - AS/NZS - SmartSolar MPPT RS 450/100 -Tr.PDF
- Certificate Safety EN/IEC 62109-1 - SmartSolar MPPT RS 450/100-Tr.PDF
- Declaration of Conformity - SmartSolar MPPT RS.PDF
- Certificate Safety IEC 62109-1 - SmartSolar MPPT RS 450/200-Tr.PDF
- Certificate Safety EN/IEC 62109-1 - AS/NZS - SmartSolar MPPT RS 450/200-Tr.PDF
- UK PSTI Statement of Compliance - SmartSolar MPPT RS.PDF
Old User Manuals
- SmartSolar MPPT RS 450-100-Tr & 450-200-Tr.PDF
Configuration and monitoring
VictronConnect
This pocket powerhouse app can do it all. Instantly see key monitoring data and manage devices with simple controls. Configure, check the history, analyse stored trends and more.
