Γαλβανικός απομονωτής VDI-16, VDI-32 και VDI-64

Ο γαλβανικός απομονωτής αποτρέπει ηλεκτρολυτική διάβρωση. Εμποδίζει το άμεσο ρεύμα χαμηλής τάσης που εισέρχεται στο σκάφος σας από το καλώδιο γείωσης της παροχής ρεύματος στην παραλία. Αυτά τα ρεύματα μπορούν να προκαλέσουν την διάβρωση στα μέρη που είναι σε επαφή με το νερό όπως το κύτος, έλικας και άξονα κάτω από το σκάφος.
Ο γαλβανικός απομονωτής αποτελείται εσωτερικά από δύο διόδους οι οποίες συνδέονται αντιπαράλληλα. Όταν συνδέονται με αυτόν τον τρόπο, οι δίοδοι επιτρέπουν τη διέλευση ρεύματος και στις δύο κατευθύνσεις, αλλά μόνο πάνω από μια ορισμένη τάση κατωφλίου. Η τάση στην οποία ο συνδυασμός διόδων γίνεται αγώγιμος είναι τα 1,4 V DC.

Ο απομονωτής συνδέεται απευθείας μετά τη σύνδεση 230 V του σκάφους σας. Η τάση διέλευσης από το γαλβανικό απομονωτή είναι μεγαλύτερη από τη διαφορά δυναμικού μεταξύ μετάλλων. Το αποτέλεσμα είναι να μην επιτρέπεται η διέλευση αυτής της χαμηλής τάσης, και επομένως ο γαλβανικός απομονωτής θα αποτρέπει τα ηλεκτρολυτικά ρεύματα. Ωστόσο, αν υπάρχει (υψηλότερη) τάση σφάλματος στο κύκλωμα AC, οι δίοδοι θα επιτρέψουν τη διέλευση ρεύματος και η συσκευή προστασίας από ρεύμα διαρροής θα διακόψει το κύκλωμα.

Γαλβανικός απομονωτής VDI-16, VDI-32 και VDI-64

Year warranty

World-wide support

Σχετικά με αυτό
το προϊόν

Ο γαλβανικός απομονωτής αποτρέπει ηλεκτρολυτική διάβρωση. Εμποδίζει το άμεσο ρεύμα χαμηλής τάσης που εισέρχεται στο σκάφος σας από το καλώδιο γείωσης της παροχής ρεύματος στην παραλία. Αυτά τα ρεύματα μπορούν να προκαλέσουν την διάβρωση στα μέρη που είναι σε επαφή με το νερό όπως το κύτος, έλικας και άξονα κάτω από το σκάφος.
Ο γαλβανικός απομονωτής αποτελείται εσωτερικά από δύο διόδους οι οποίες συνδέονται αντιπαράλληλα. Όταν συνδέονται με αυτόν τον τρόπο, οι δίοδοι επιτρέπουν τη διέλευση ρεύματος και στις δύο κατευθύνσεις, αλλά μόνο πάνω από μια ορισμένη τάση κατωφλίου. Η τάση στην οποία ο συνδυασμός διόδων γίνεται αγώγιμος είναι τα 1,4 V DC.

Ο απομονωτής συνδέεται απευθείας μετά τη σύνδεση 230 V του σκάφους σας. Η τάση διέλευσης από το γαλβανικό απομονωτή είναι μεγαλύτερη από τη διαφορά δυναμικού μεταξύ μετάλλων. Το αποτέλεσμα είναι να μην επιτρέπεται η διέλευση αυτής της χαμηλής τάσης, και επομένως ο γαλβανικός απομονωτής θα αποτρέπει τα ηλεκτρολυτικά ρεύματα. Ωστόσο, αν υπάρχει (υψηλότερη) τάση σφάλματος στο κύκλωμα AC, οι δίοδοι θα επιτρέψουν τη διέλευση ρεύματος και η συσκευή προστασίας από ρεύμα διαρροής θα διακόψει το κύκλωμα.

Downloads
and support

Manuals
  • Galvanic Isolator VDI-16, VDI-32 and VDI-64
    .PDF
  • Galvanic Isolator (VDI-16)
    .PDF
Enclosure Dimensions
  • Galvanic Isolator VDI-16
    .PDF
  • Galvanic Isolator VDI-16 (3D)
    .PDF
  • Galvanic Isolator VDI-16 (stp)
  • Galvanic Isolator VDI-32
    .PDF
  • Galvanic Isolator VDI-32 (3D)
    .PDF
  • Galvanic Isolator VDI-32 (stp)
  • Galvanic Isolator VDI-64
    .PDF
  • Galvanic Isolator VDI-64 (3D)
    .PDF
  • Galvanic Isolator VDI-64 (stp)
High Quality Photos

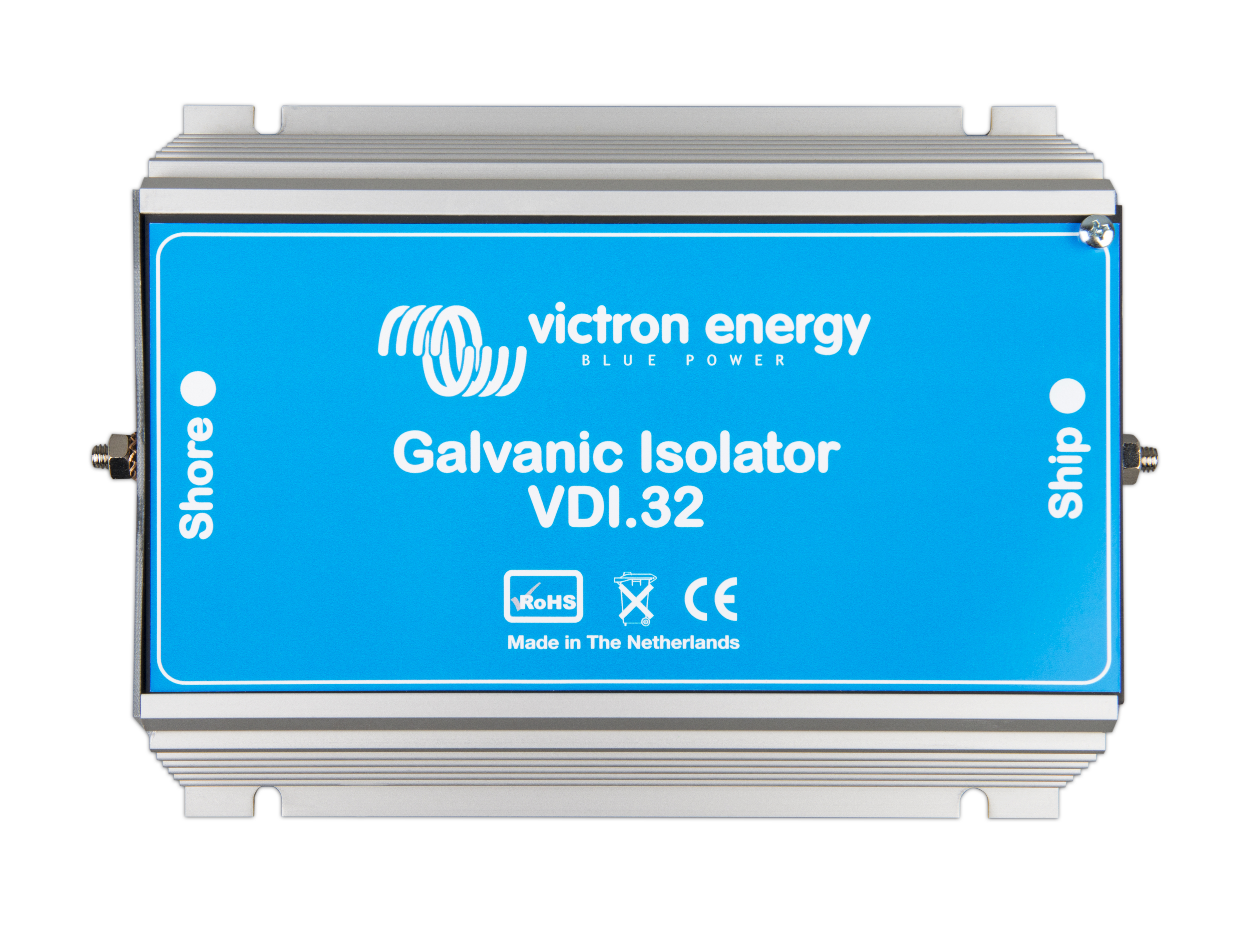

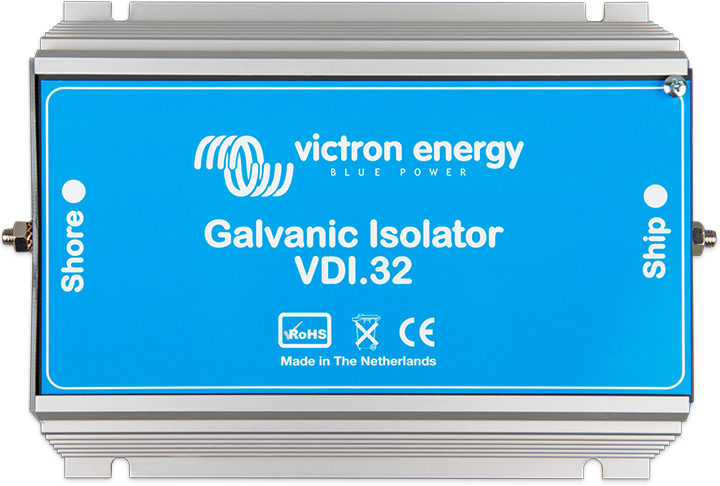

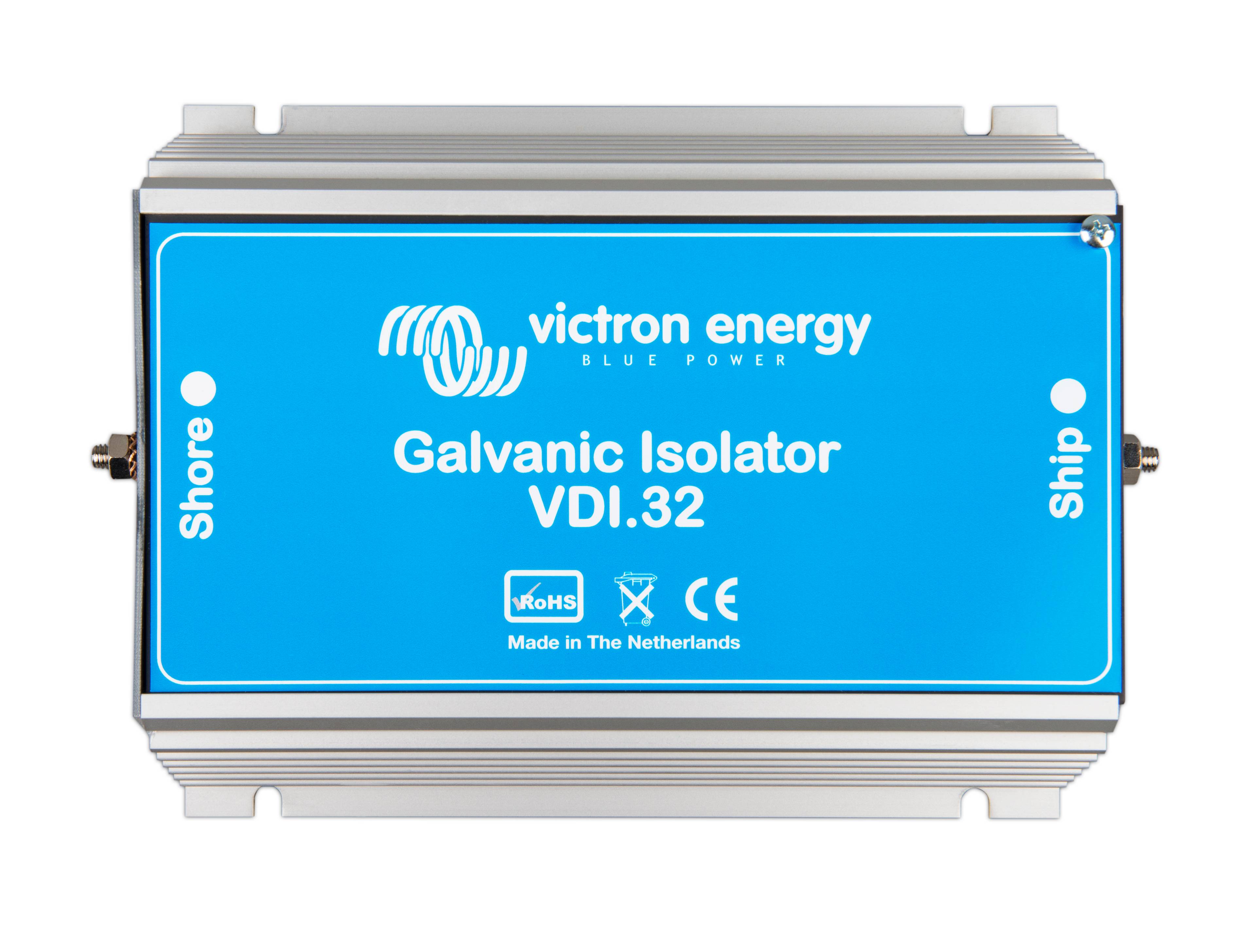

  • Galvanic Isolator VDI-32 (top) thumbnail
    Galvanic Isolator VDI-32 (top)
    .JPG

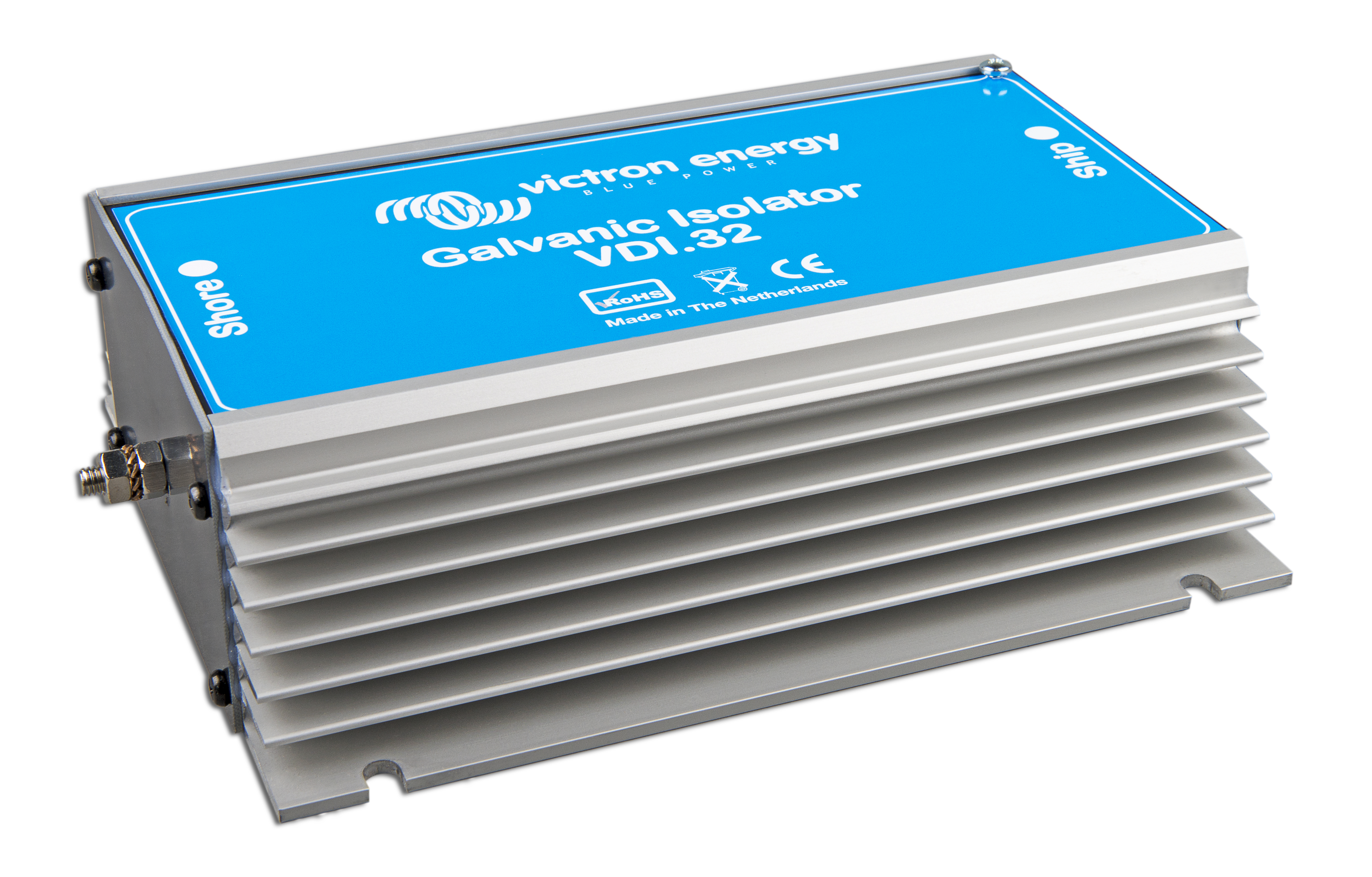

  • Galvanic Isolator VDI-32 (side) thumbnail
    Galvanic Isolator VDI-32 (side)
    .JPG

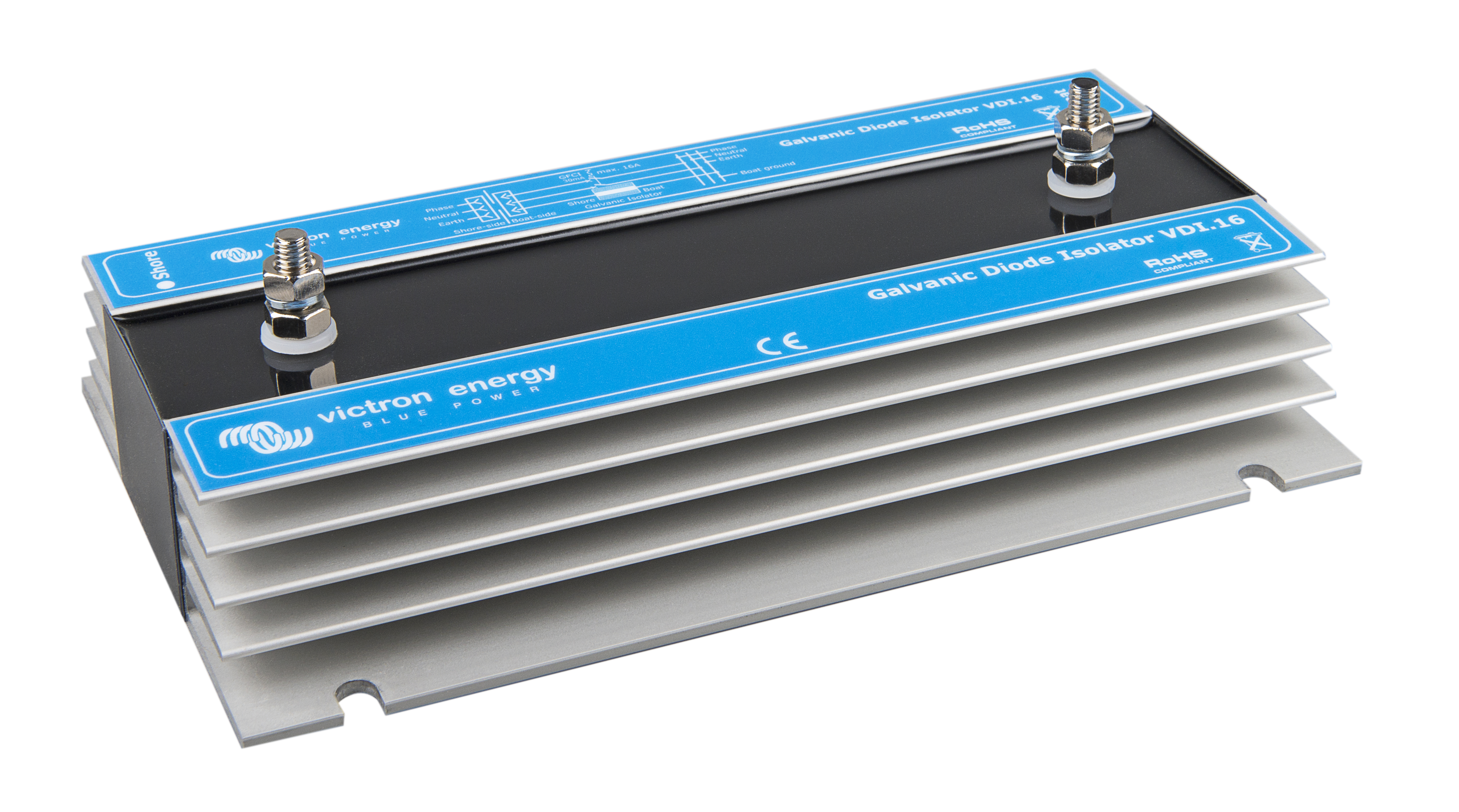

  • Galvanic Isolator VDI-16 (side) thumbnail
    Galvanic Isolator VDI-16 (side)
    .JPG

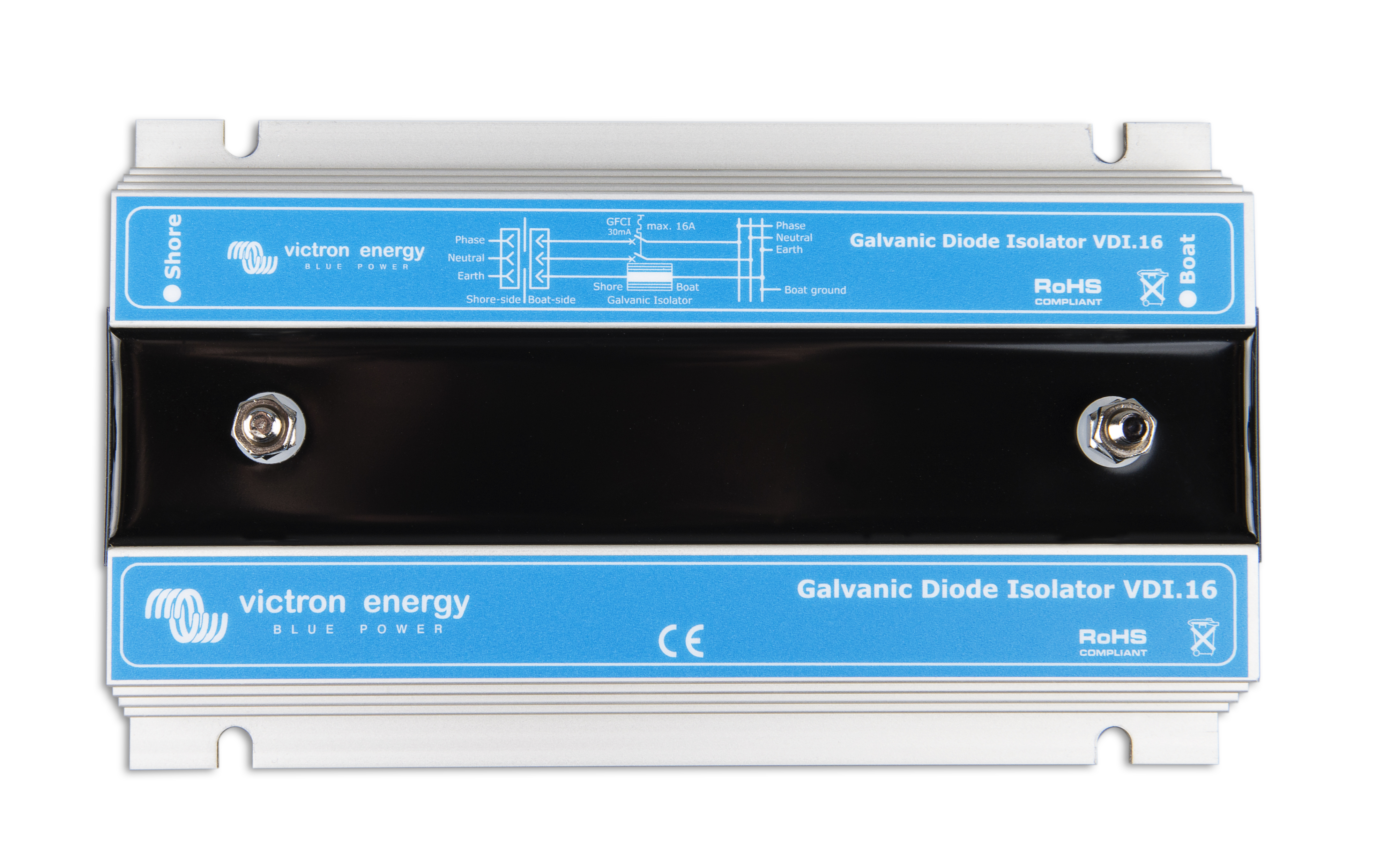

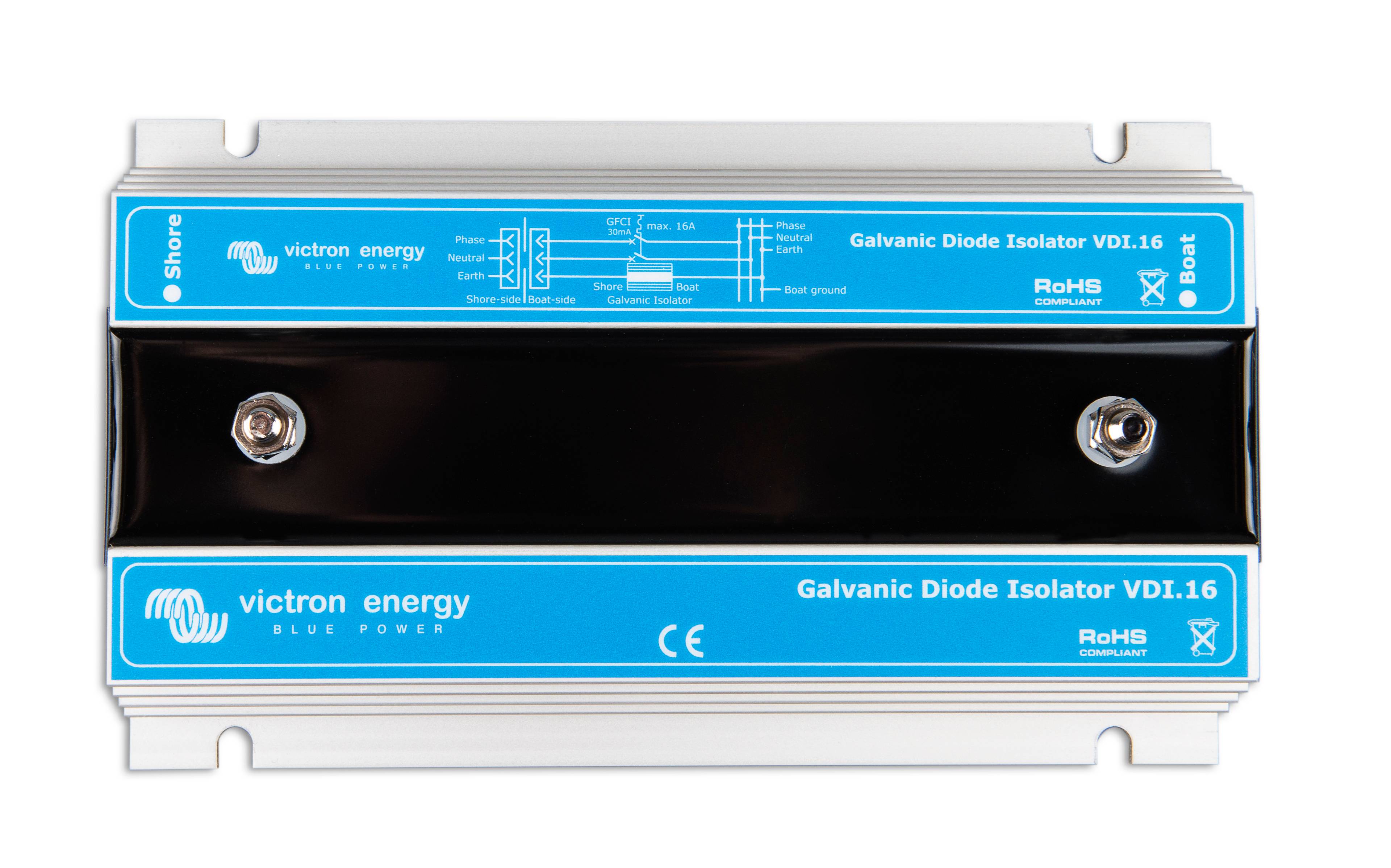

  • Galvanic Isolator VDI-16 (top) thumbnail
    Galvanic Isolator VDI-16 (top)
    .JPG
System Schematics
  • Narrow Boat MultiPlus 3kVA_12V_230V Lynx Smart BMS&Distributors Alternator WS500 MPPT SBP Orion-Tr Cerbo GX touch 50 Bow thruster Galvanic isolator
    .PDF
Certificates
  • Declaration of Conformity - Galvanic Isolators
    .PDF
  • ISO9001 certificate
    .PDF
