Quattro-II 2x 120 V

Όπως και ο MultiPlus-II 2x120 V, ο Quattro-II 2x120 V είναι ένας συνδυασμένος αντιστροφέας και φορτιστής που έχει σχεδιαστεί ειδικά για τις τυπικές εφαρμογές διαιρούμενης φάσης 50 A 120/240 VAC της Βόρειας Αμερικής. Επιπλέον, μπορεί να δεχθεί δύο εισόδους εναλλασσόμενου ρεύματος (AC) και συνδέεται αυτόματα στην ενεργή πηγή.

Είτε τροφοδοτείται από ρεύμα ξηράς είτε από γεννήτρια, ο Quattro-II 2x 120 V μπορεί να δεχθεί και να επιτρέψει τη διέλευσης και στις δύο γραμμές μιας παροχής 120/240 V, με τη δυνατότητα αξιοποίησης της πλήρους τιμής 50 A για φόρτιση και φορτία AC. Σε περίπτωση σύνδεσης σε μονοφασική παροχή 120 V, η είσοδος L1 του Quattro-II 2x 120 V θα δεχθεί εισερχόμενη ισχύ για φόρτιση και διέλευση ενώ συνδυάζει τις εξόδους L1 και L2 για 120 V μίας φάσης σε κάθε γραμμή.

Ο Quattro μεταβαίνει σε λειτουργία αντιστροφέα όταν δεν υπάρχει πηγή εναλλασσόμενου ρεύματος. Η έξοδος του αντιστροφέα είναι επίσης 120 V μονοφασική. Σε λειτουργία αντιστροφέα, ο Quattro 2x 120 V συνδέει εσωτερικά τις δύο γραμμές L1 και L2 μεταξύ τους για να παρέχει 120 VAC σε φορτία σε οποιαδήποτε από τις δύο εξόδους. Επομένως, σε όλες τις συνθήκες σύνδεσης, και στις δύο πλευρές ενός πίνακα διανομής θα παρέχεται τάση 120 V. Ωστόσο, τα 240 VAC είναι διαθέσιμα μόνο όταν ο Quattro τροφοδοτείται από μια πηγή διαιρούμενης φάσης 120/240 VAC. Αυτό αποτρέπει την αποφόρτιση της μπαταρίας από βαριά φορτία όπως συστήματα θέρμανσης νερού ή κλιματιστικά 240 V.

Ο Quattro-II 2x 120 V διαθέτει όλες τις λειτουργίες που αναμένονται από τη σειρά μας ευέλικτων αντιστροφέων / φορτιστών, στις οποίες περιλαμβάνονται PowerControl, PowerAssist, όριο ρεύματος εισόδου, δύο έξοδοι εναλλασσόμενου ρεύματος, καθώς και παράλληλη και 3φασική διαμόρφωση για συστήματα VE.Bus μεγαλύτερης δυναμικότητας. Ενδείκνυται για μπαταρίες LiFePO4 και ένα εύρος από άλλες τεχνολογίες μπαταριών.

Quattro-II 2x 120 V
Quattro-II 2x 120 V
Models:

3000VA

Year warranty

World-wide support

Σχετικά με αυτό
το προϊόν

Όπως και ο MultiPlus-II 2x120 V, ο Quattro-II 2x120 V είναι ένας συνδυασμένος αντιστροφέας και φορτιστής που έχει σχεδιαστεί ειδικά για τις τυπικές εφαρμογές διαιρούμενης φάσης 50 A 120/240 VAC της Βόρειας Αμερικής. Επιπλέον, μπορεί να δεχθεί δύο εισόδους εναλλασσόμενου ρεύματος (AC) και συνδέεται αυτόματα στην ενεργή πηγή.

Είτε τροφοδοτείται από ρεύμα ξηράς είτε από γεννήτρια, ο Quattro-II 2x 120 V μπορεί να δεχθεί και να επιτρέψει τη διέλευσης και στις δύο γραμμές μιας παροχής 120/240 V, με τη δυνατότητα αξιοποίησης της πλήρους τιμής 50 A για φόρτιση και φορτία AC. Σε περίπτωση σύνδεσης σε μονοφασική παροχή 120 V, η είσοδος L1 του Quattro-II 2x 120 V θα δεχθεί εισερχόμενη ισχύ για φόρτιση και διέλευση ενώ συνδυάζει τις εξόδους L1 και L2 για 120 V μίας φάσης σε κάθε γραμμή.

Ο Quattro μεταβαίνει σε λειτουργία αντιστροφέα όταν δεν υπάρχει πηγή εναλλασσόμενου ρεύματος. Η έξοδος του αντιστροφέα είναι επίσης 120 V μονοφασική. Σε λειτουργία αντιστροφέα, ο Quattro 2x 120 V συνδέει εσωτερικά τις δύο γραμμές L1 και L2 μεταξύ τους για να παρέχει 120 VAC σε φορτία σε οποιαδήποτε από τις δύο εξόδους. Επομένως, σε όλες τις συνθήκες σύνδεσης, και στις δύο πλευρές ενός πίνακα διανομής θα παρέχεται τάση 120 V. Ωστόσο, τα 240 VAC είναι διαθέσιμα μόνο όταν ο Quattro τροφοδοτείται από μια πηγή διαιρούμενης φάσης 120/240 VAC. Αυτό αποτρέπει την αποφόρτιση της μπαταρίας από βαριά φορτία όπως συστήματα θέρμανσης νερού ή κλιματιστικά 240 V.

Ο Quattro-II 2x 120 V διαθέτει όλες τις λειτουργίες που αναμένονται από τη σειρά μας ευέλικτων αντιστροφέων / φορτιστών, στις οποίες περιλαμβάνονται PowerControl, PowerAssist, όριο ρεύματος εισόδου, δύο έξοδοι εναλλασσόμενου ρεύματος, καθώς και παράλληλη και 3φασική διαμόρφωση για συστήματα VE.Bus μεγαλύτερης δυναμικότητας. Ενδείκνυται για μπαταρίες LiFePO4 και ένα εύρος από άλλες τεχνολογίες μπαταριών.

Downloads
and support

Datasheets
  • Quattro-II 3kVA 2x 120V
    .PDF
Manuals
  • Quattro-II 2x 120V (HTML5)
    .HTML
  • Quattro-II 2x 120V (PDF)
    .PDF
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
Enclosure Dimensions
  • Quattro-II 12V 3kVA 2x 120V
    .PDF
  • Quattro-II 12V 3kVA 2x 120V (3D)
    .PDF
  • Quattro-II 12V 3kVA 2x 120V (stp)
  • Quattro-II 24V 3kVA 2x 120V
    .PDF
  • Quattro-II 24V 3kVA 2x 120V (3D)
    .PDF
  • Quattro-II 24V 3kVA 2x 120V (stp)
High Quality Photos

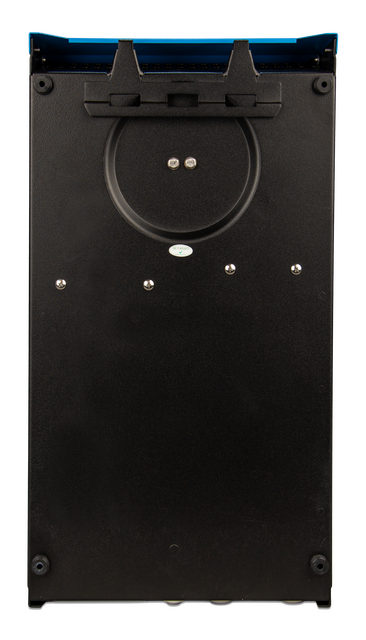

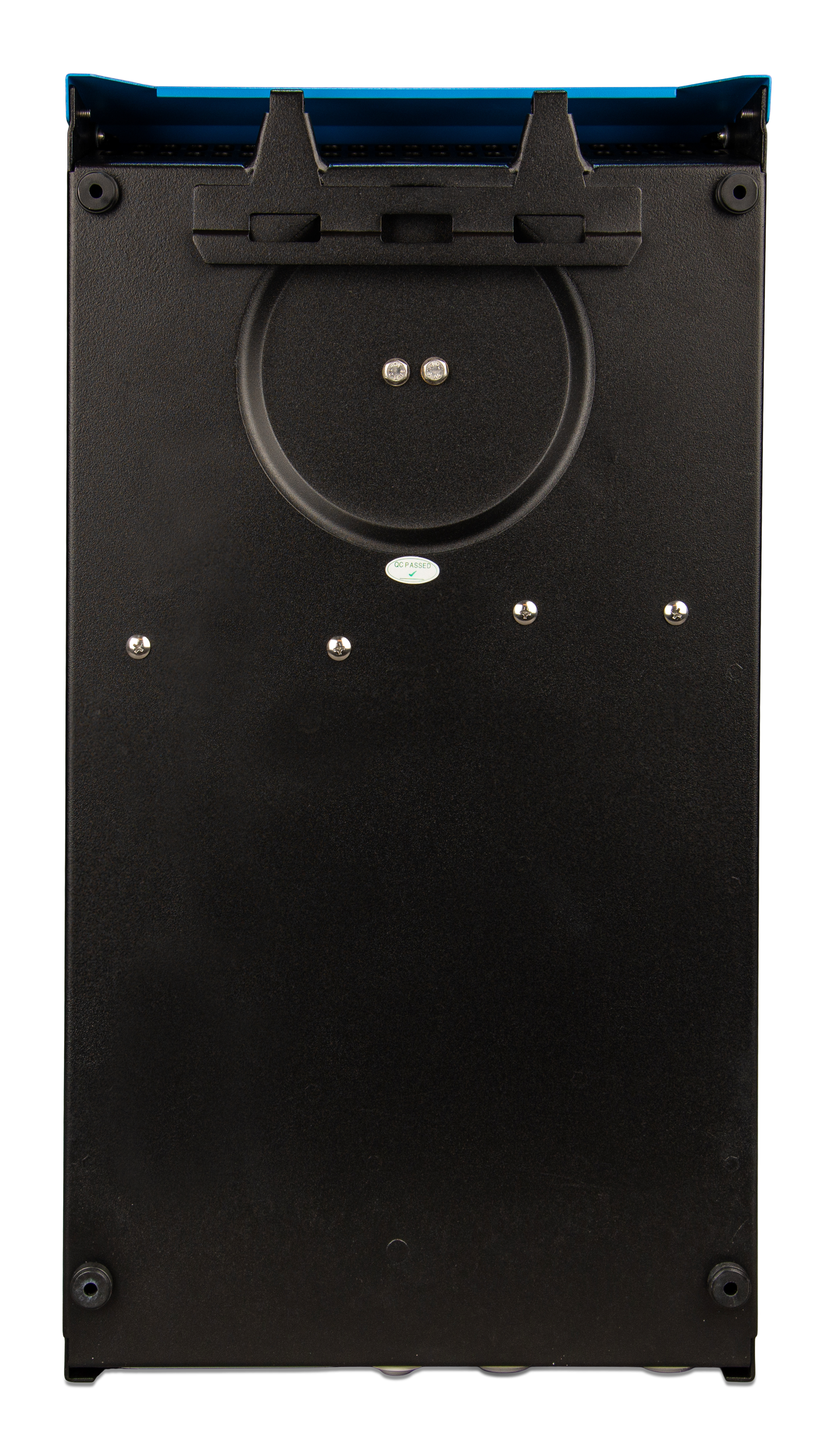

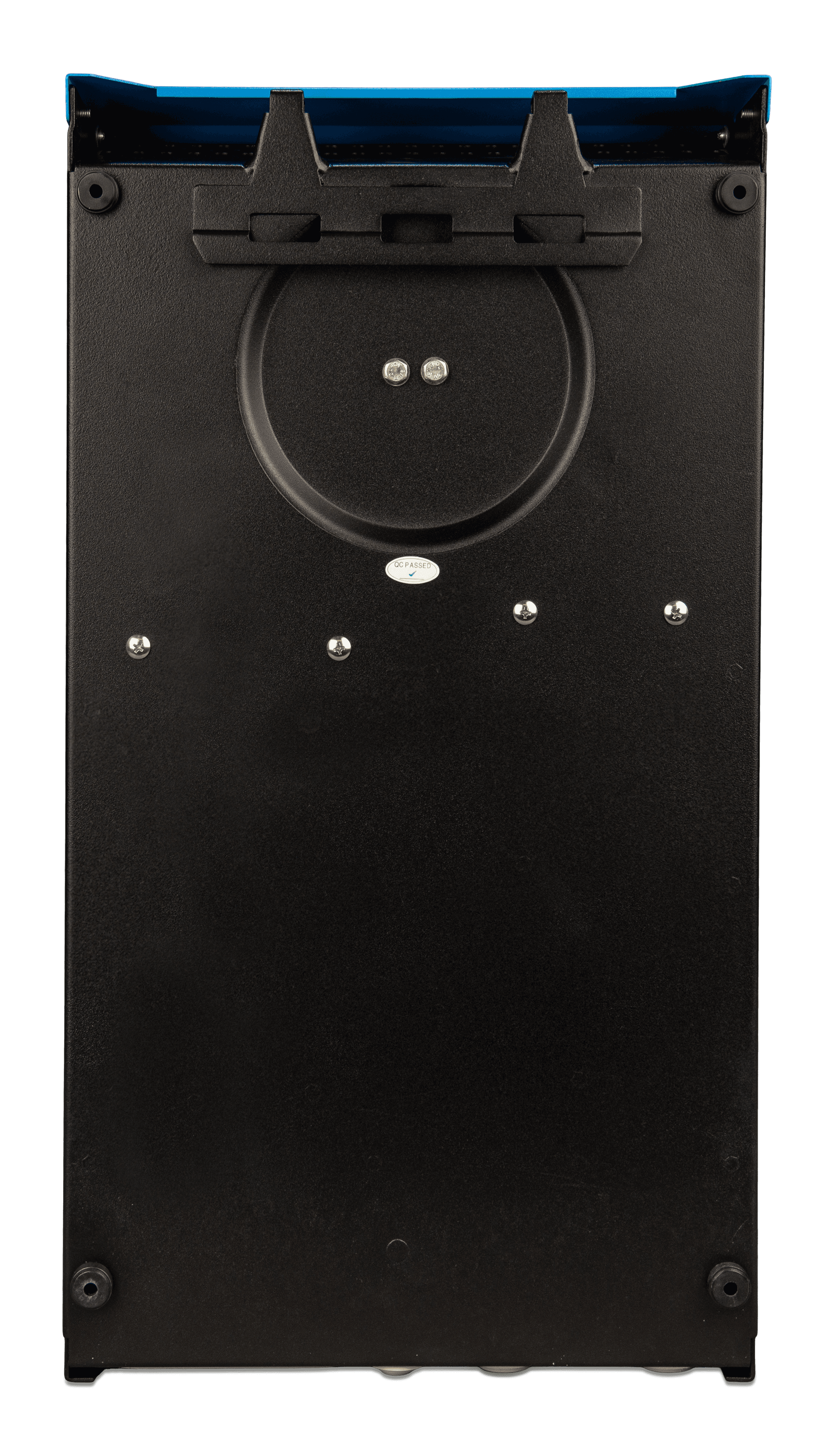

  • Quattro-II 2x 120V (back)  thumbnail
    Quattro-II 2x 120V (back)
    .PNG

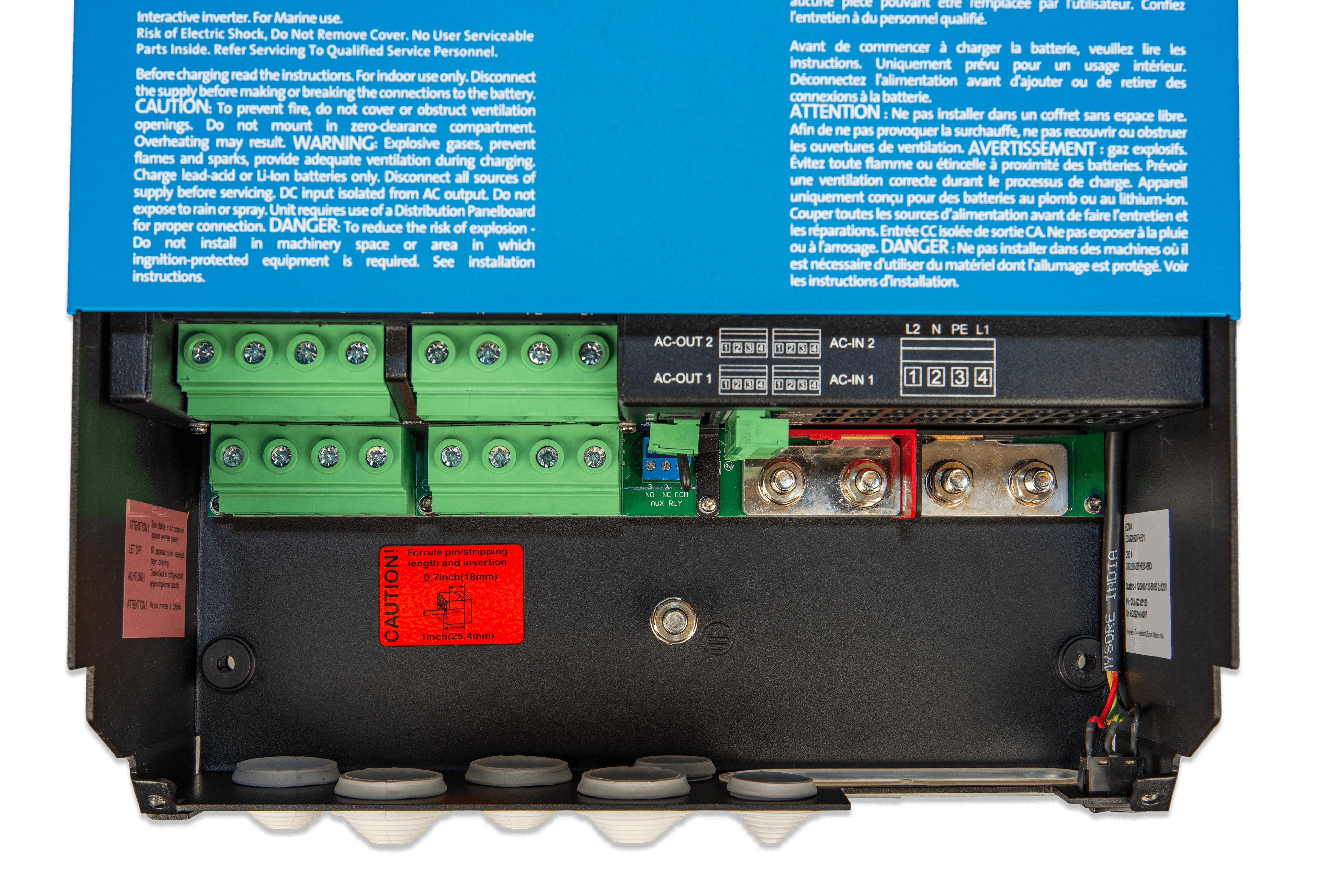

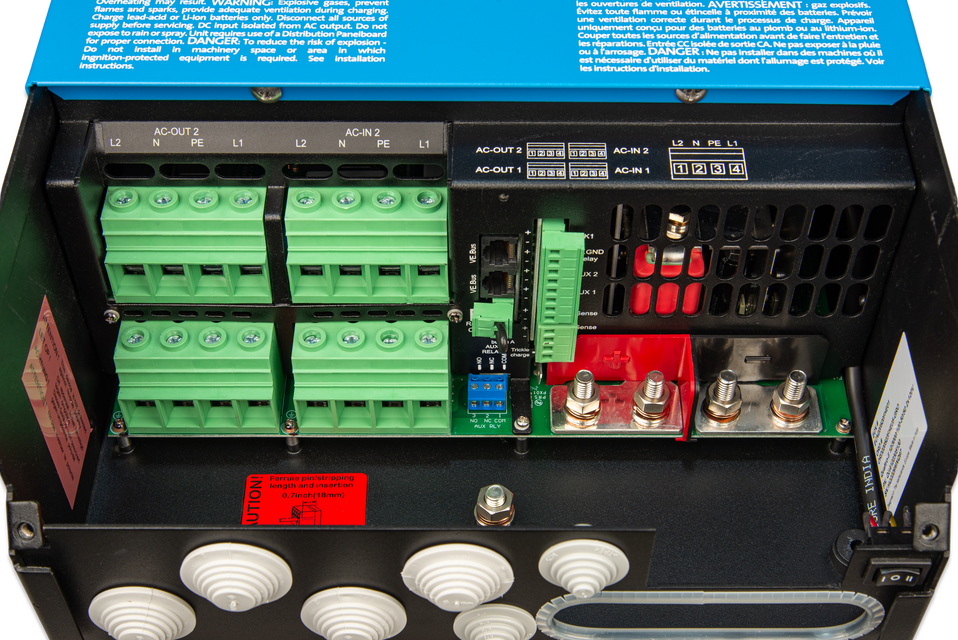

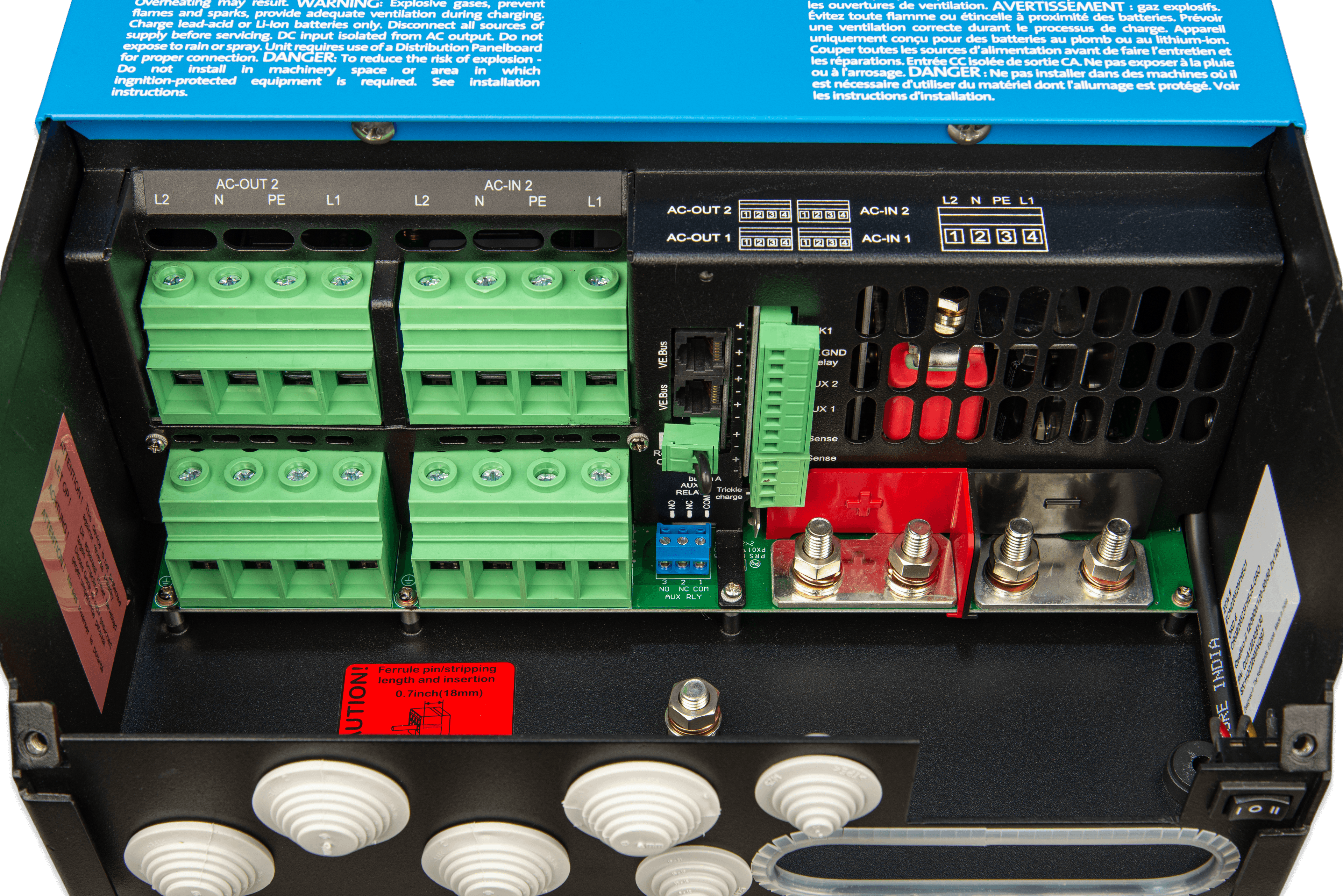

  • Quattro-II 2x 120V (connections close-up)  thumbnail
    Quattro-II 2x 120V (connections close-up)
    .PNG

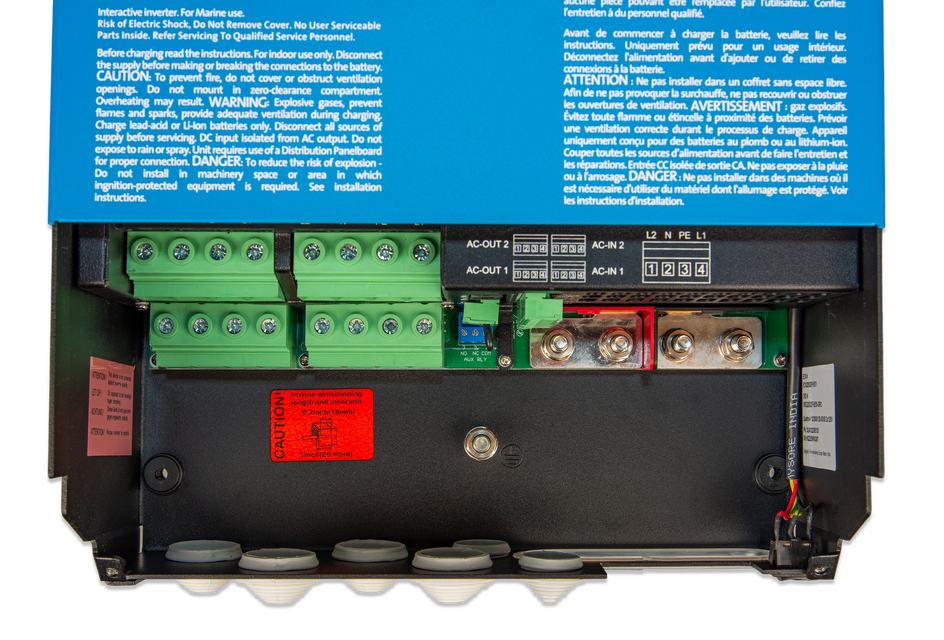

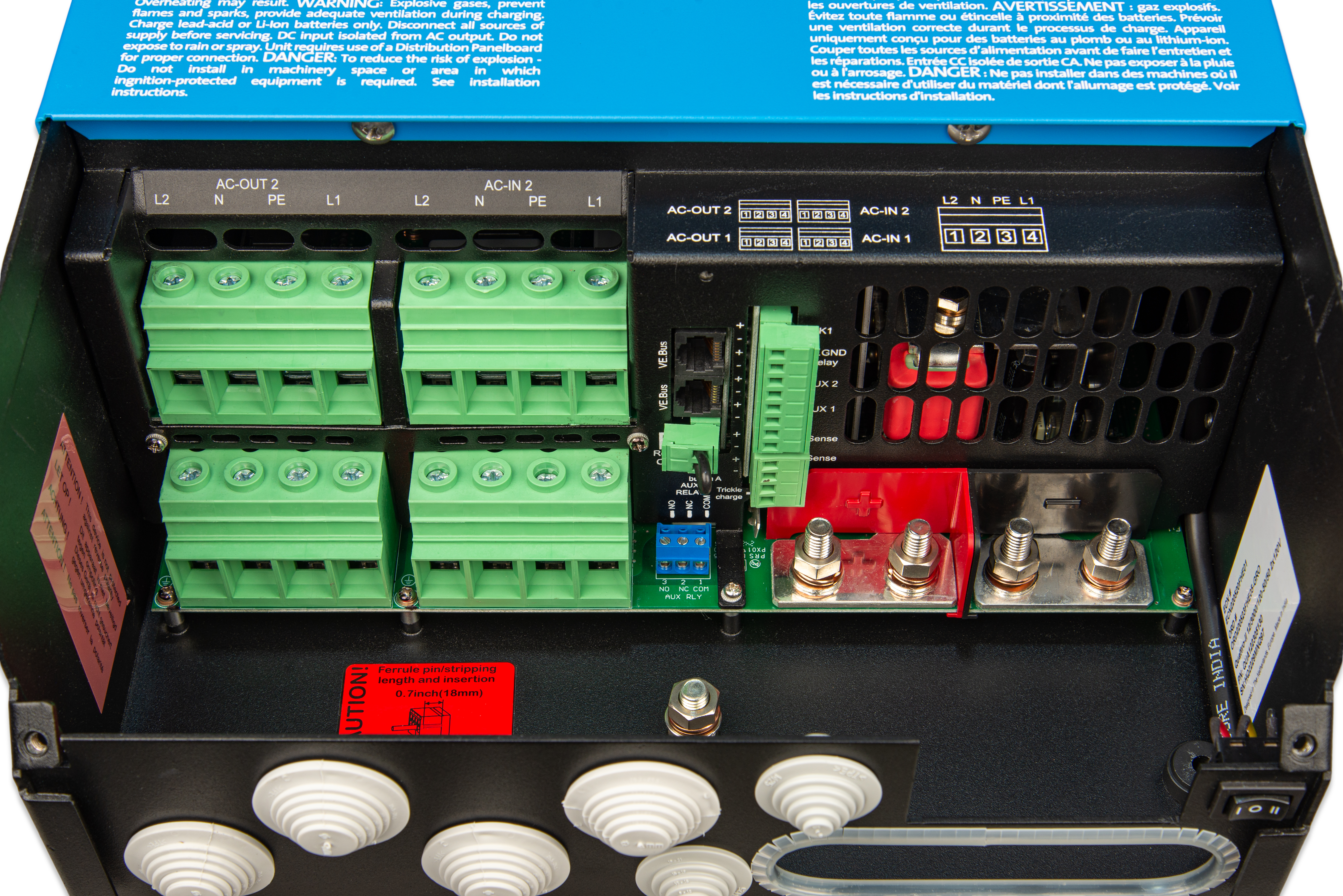

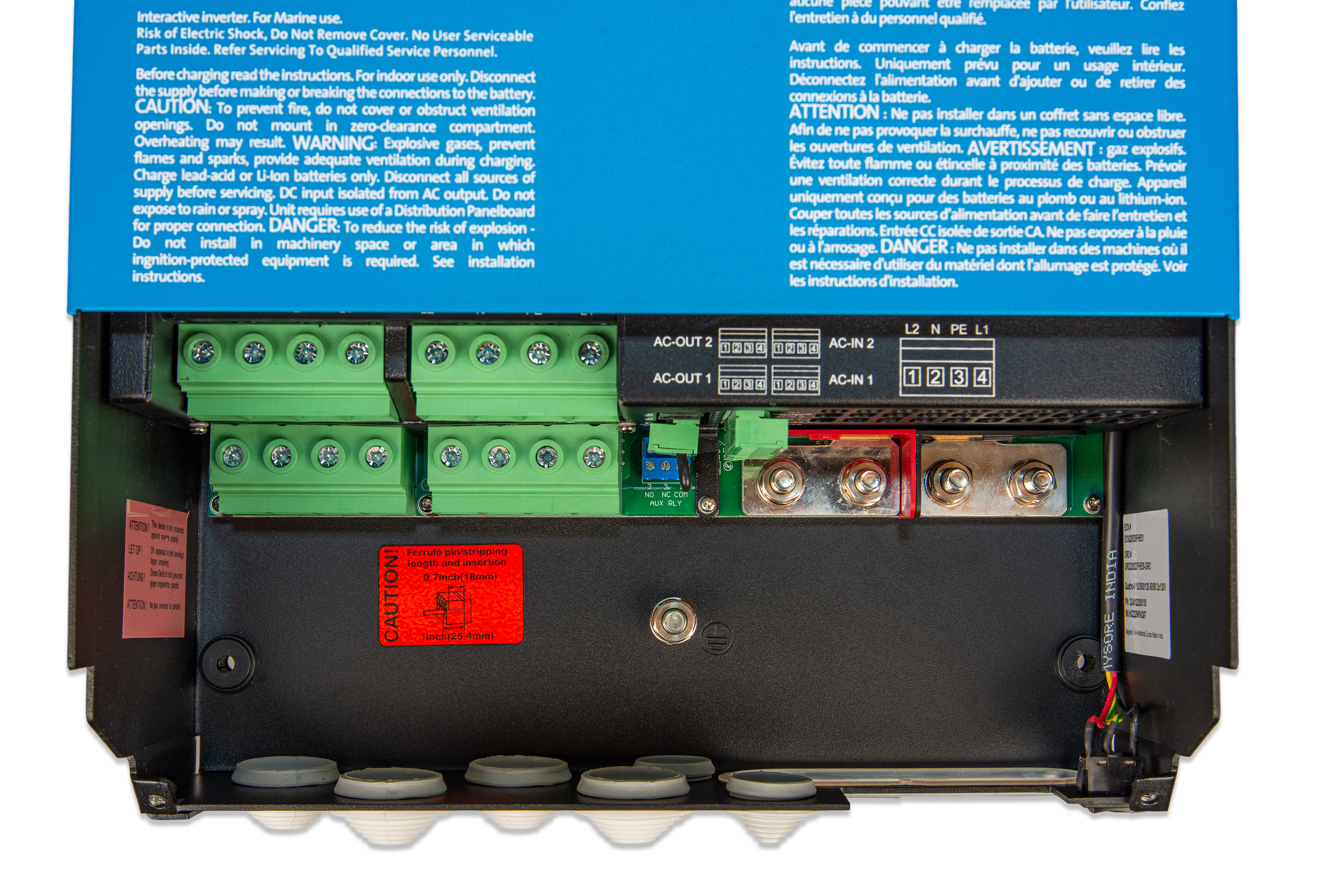

  • Quattro-II 2x 120V (connections)  thumbnail
    Quattro-II 2x 120V (connections)
    .PNG

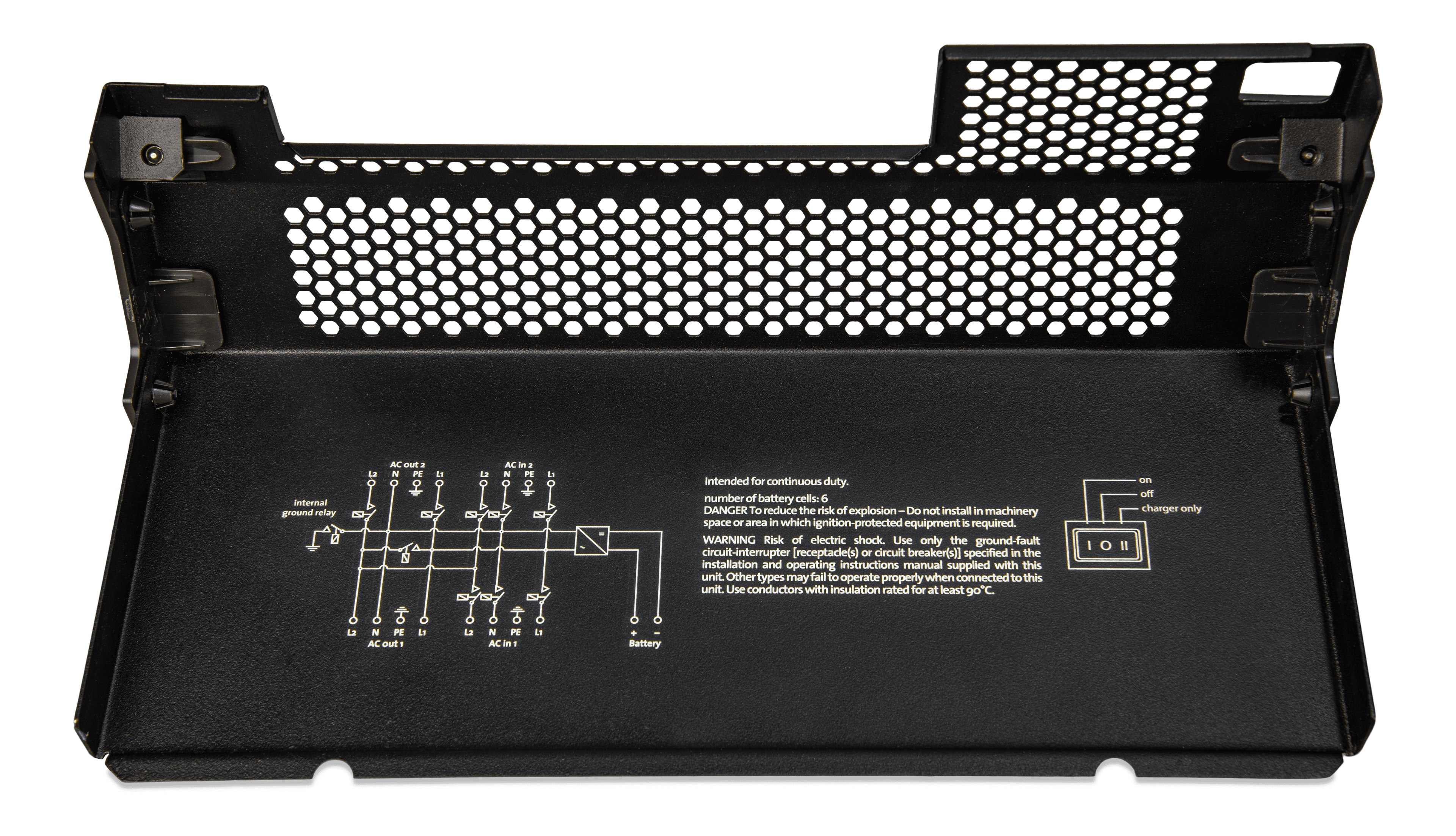

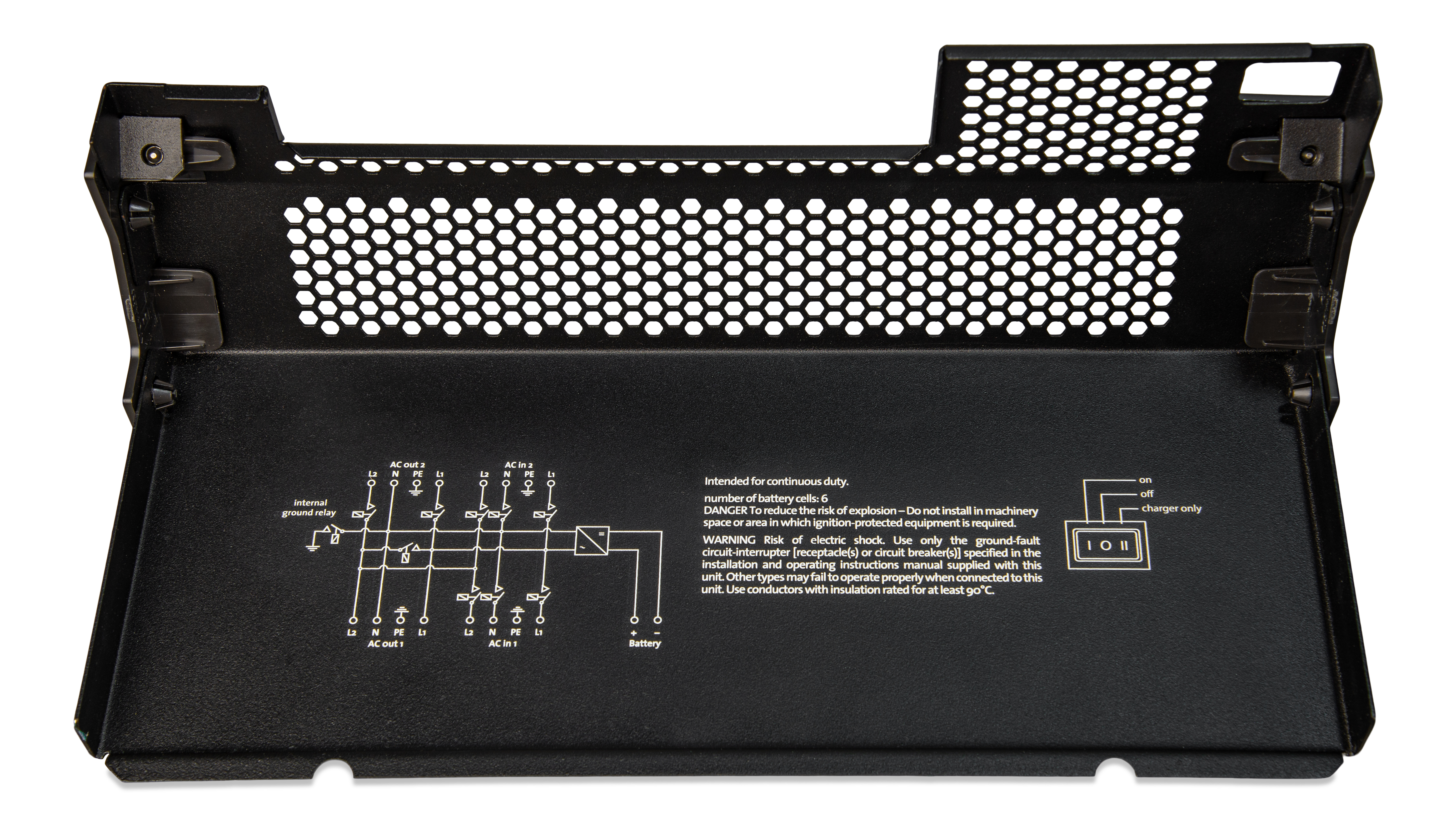

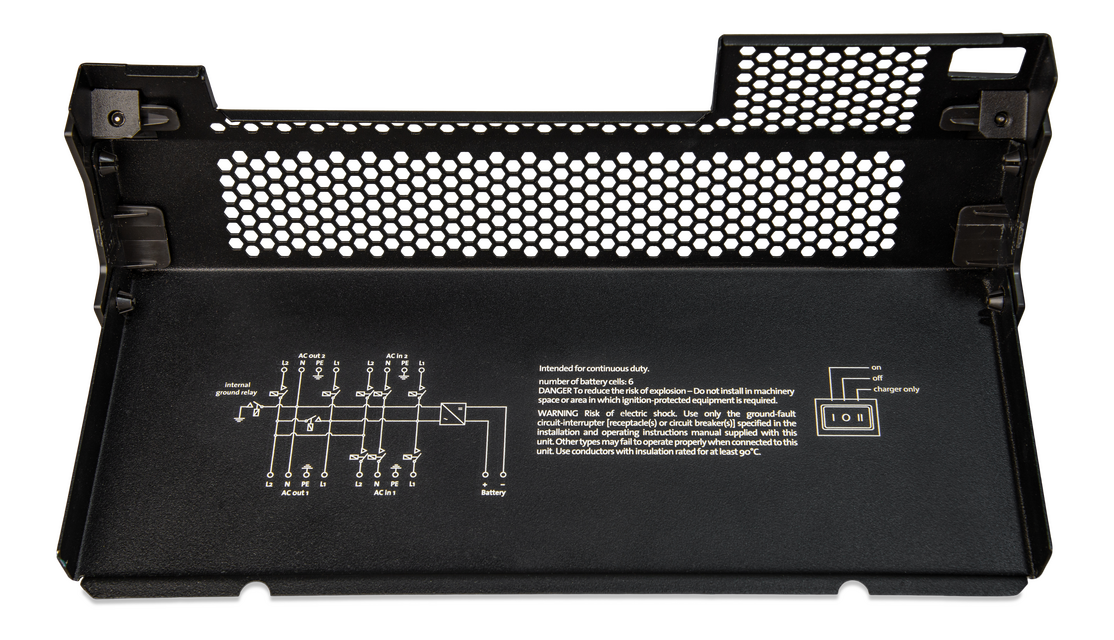

  • Quattro-II 2x 120V (cover)  thumbnail
    Quattro-II 2x 120V (cover)
    .PNG

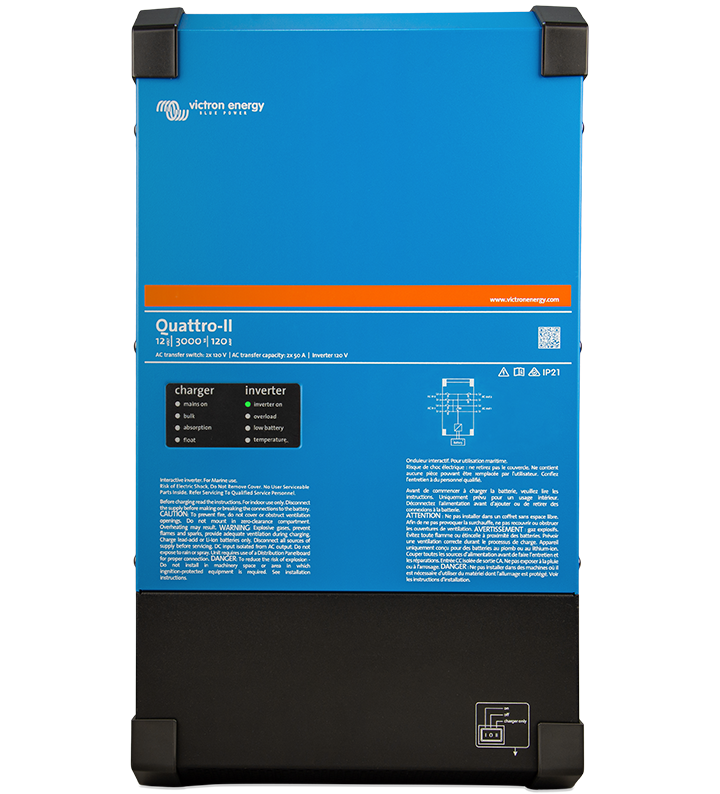

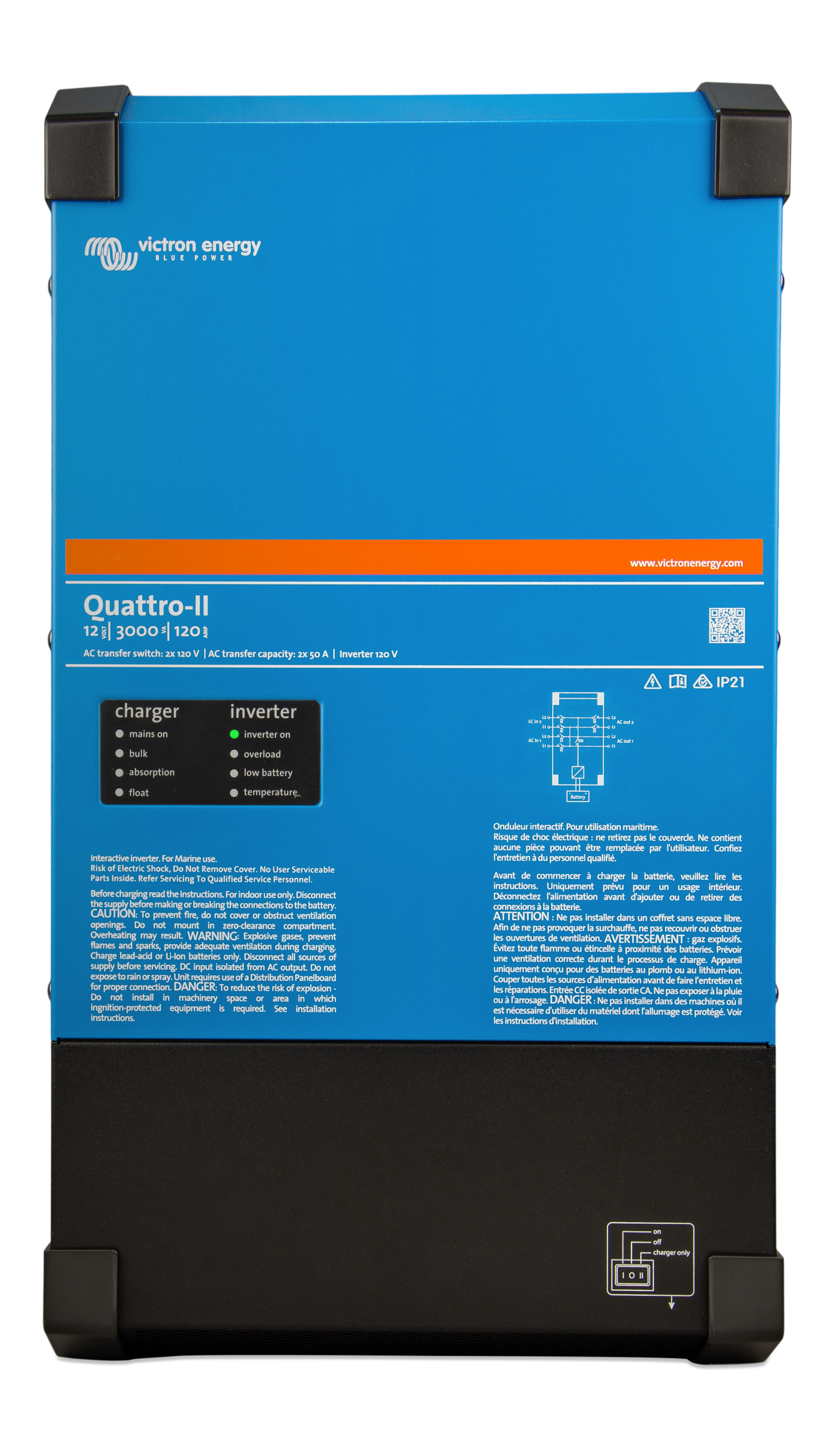

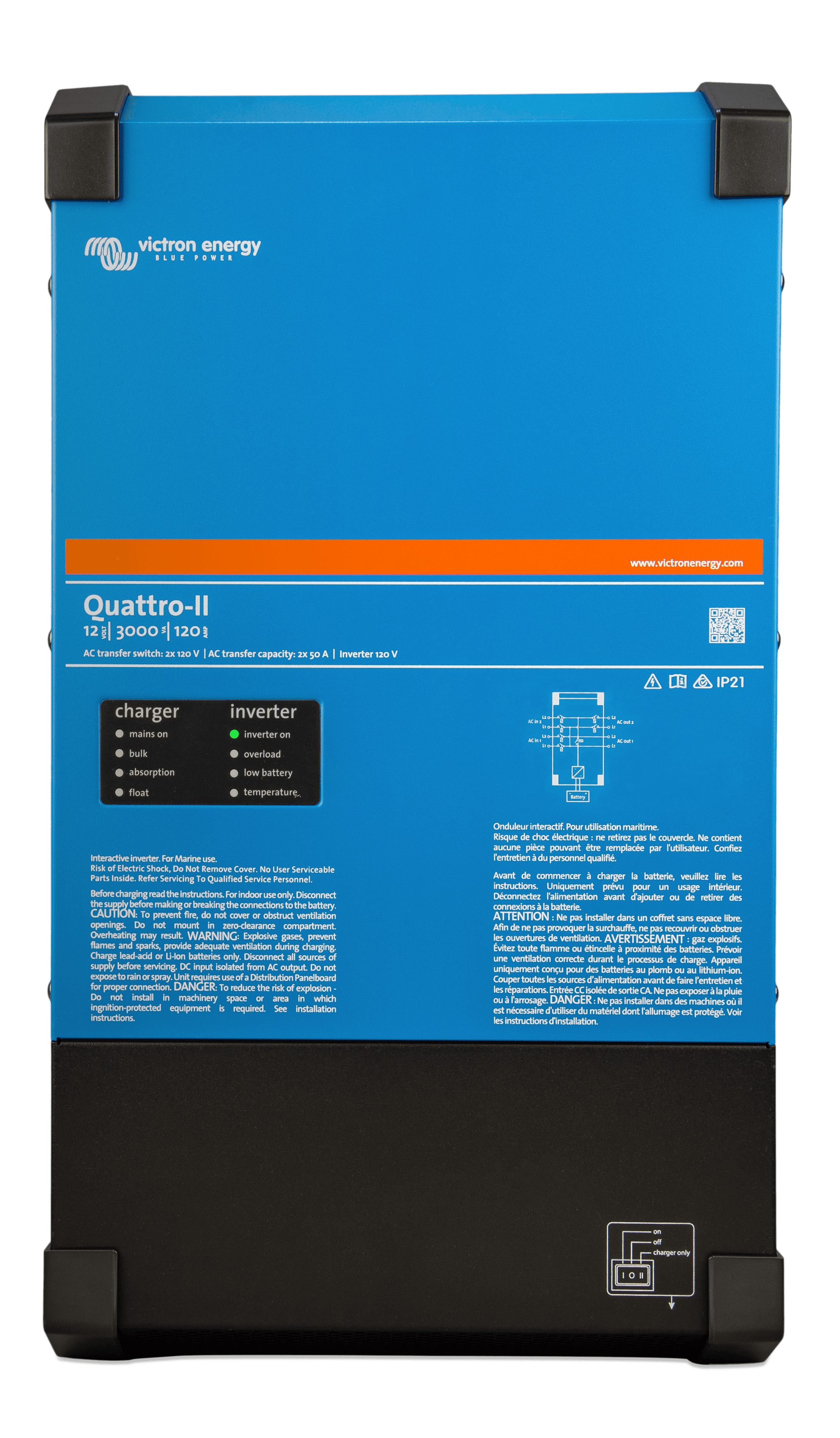

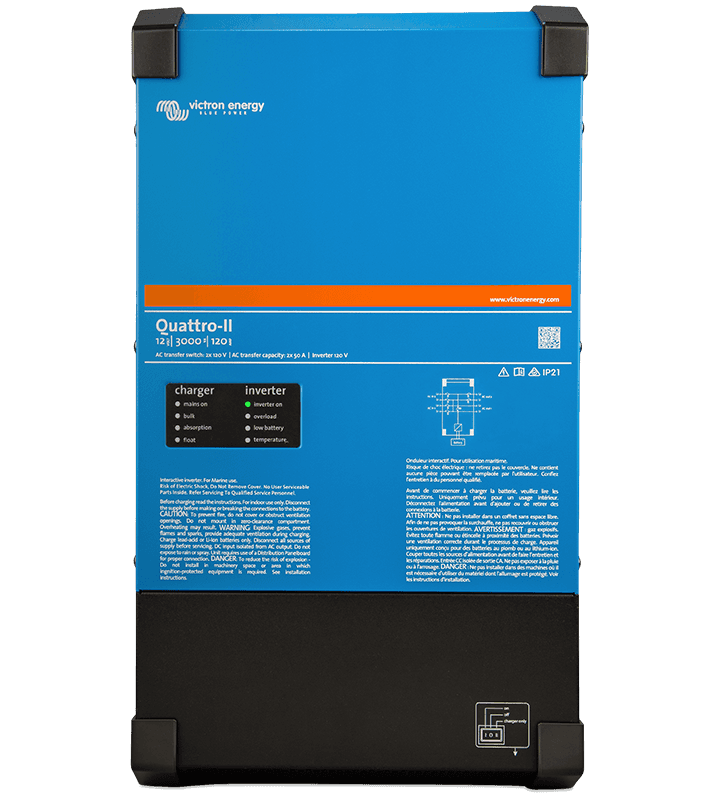

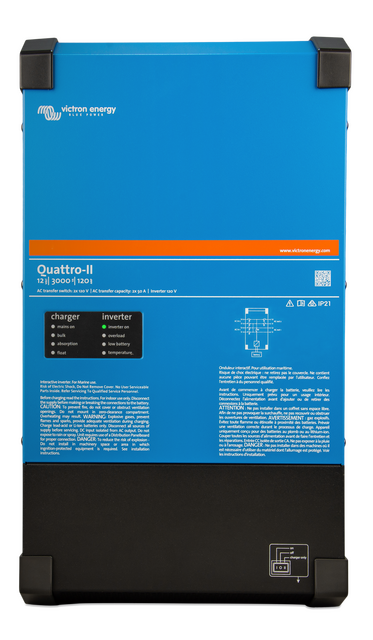

  • Quattro-II 2x 120V (front)  thumbnail
    Quattro-II 2x 120V (front)
    .PNG

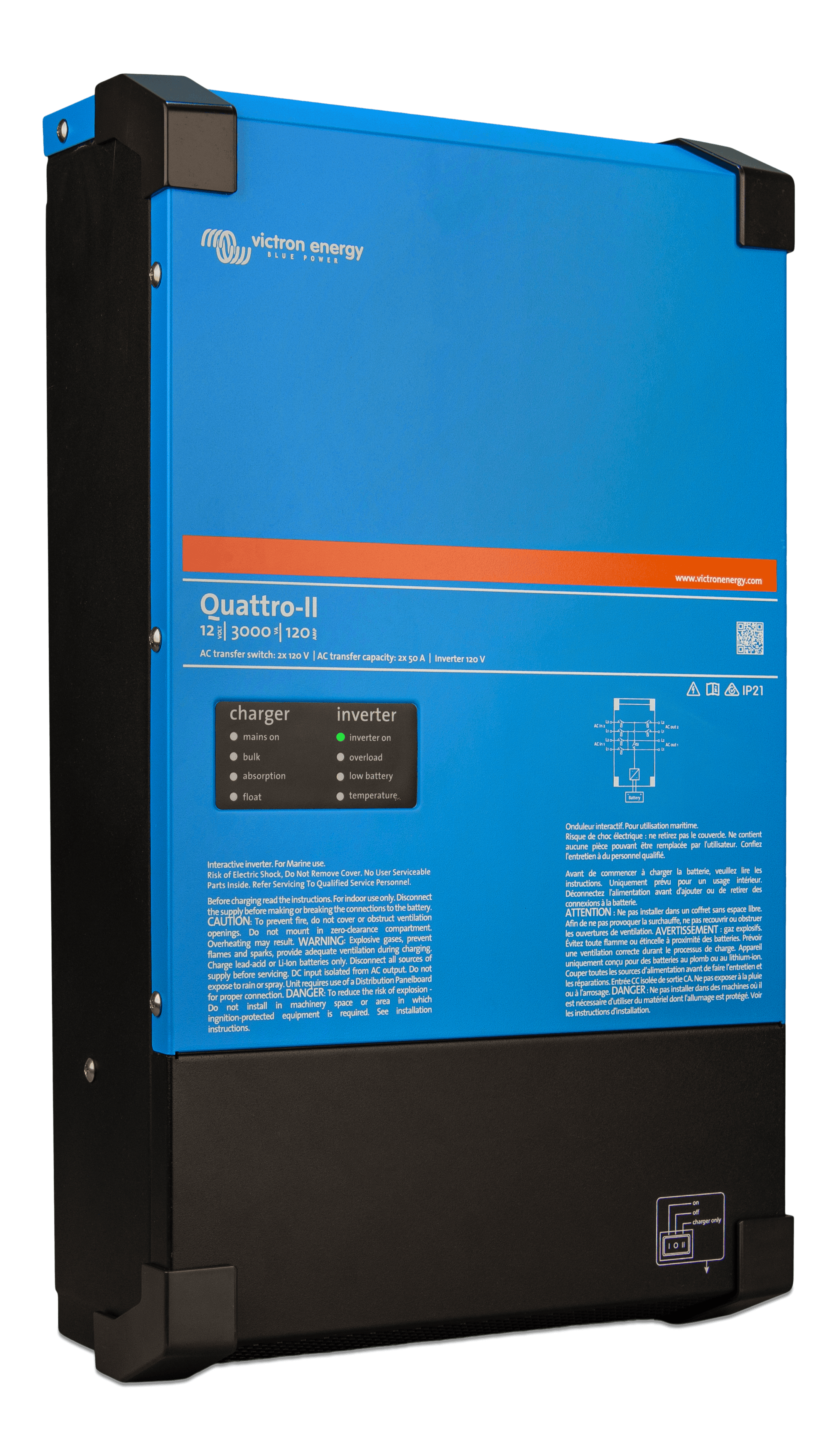

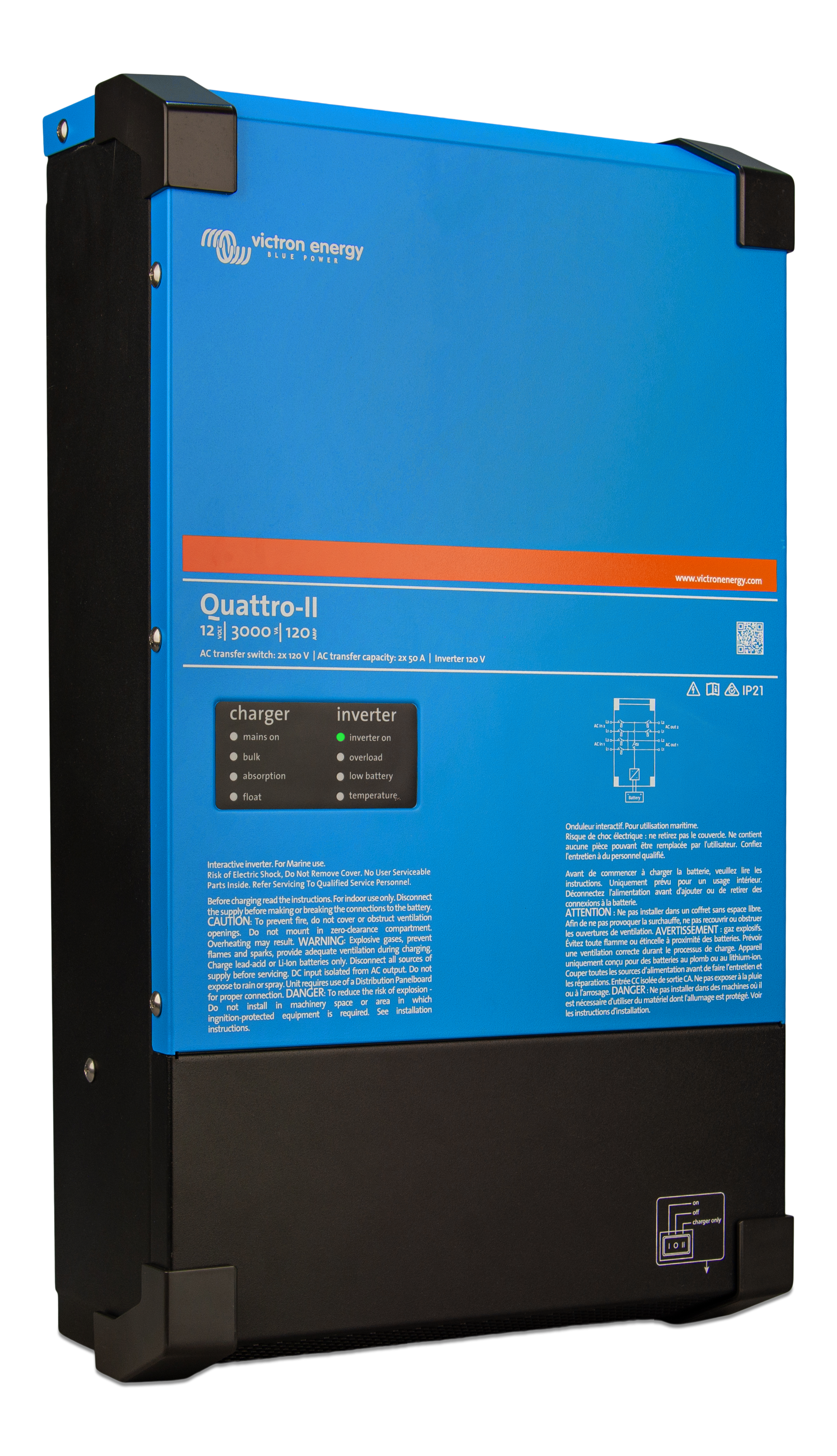

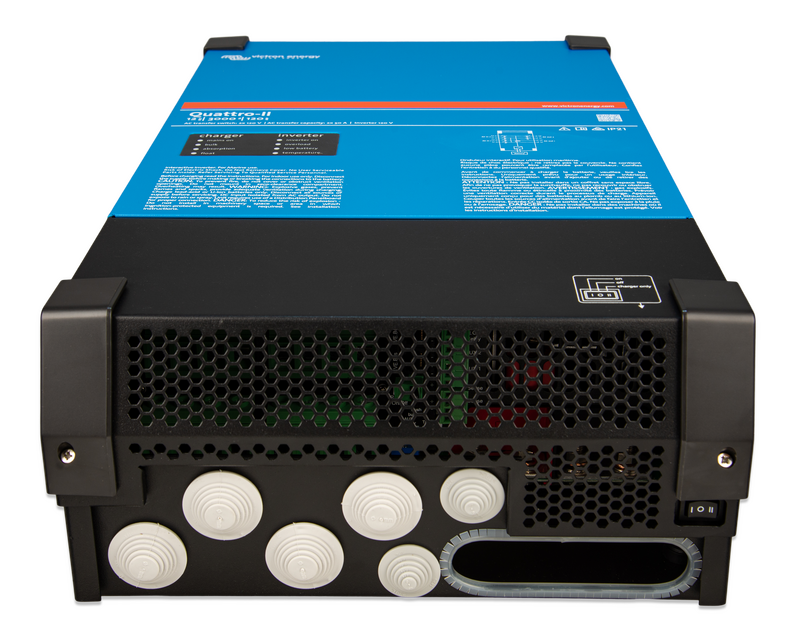

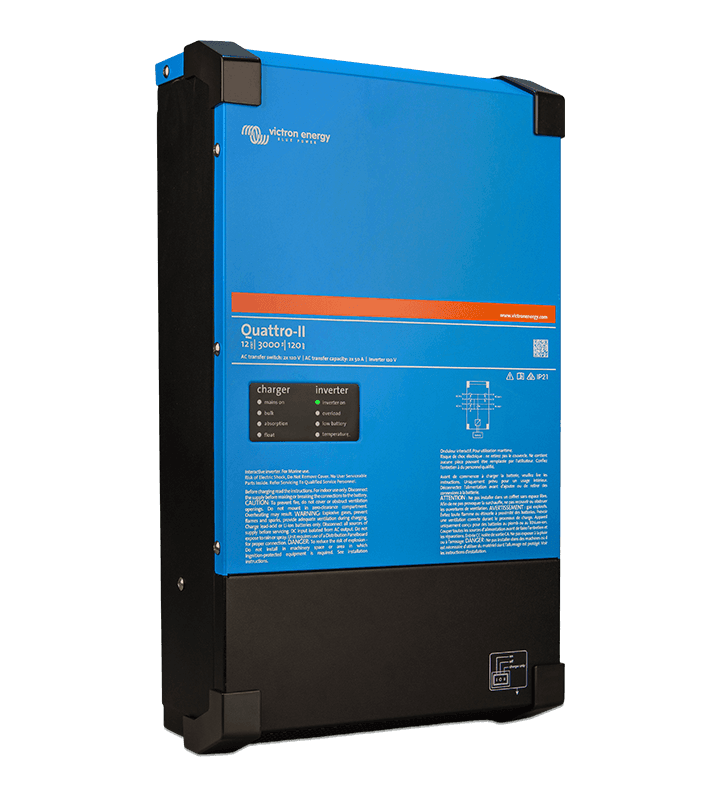

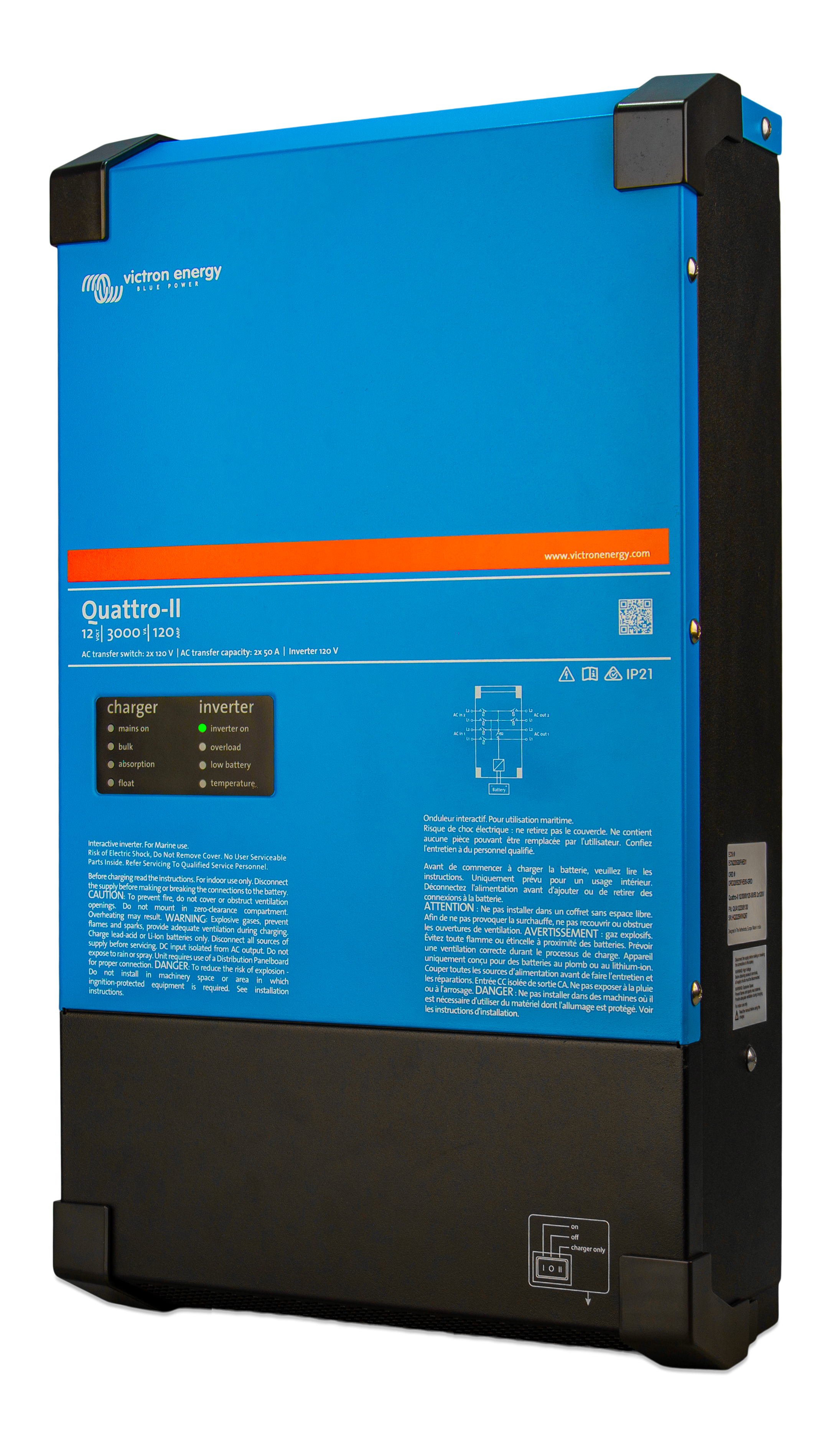

  • Quattro-II 2x 120V (front-angle)  thumbnail
    Quattro-II 2x 120V (front-angle)
    .PNG

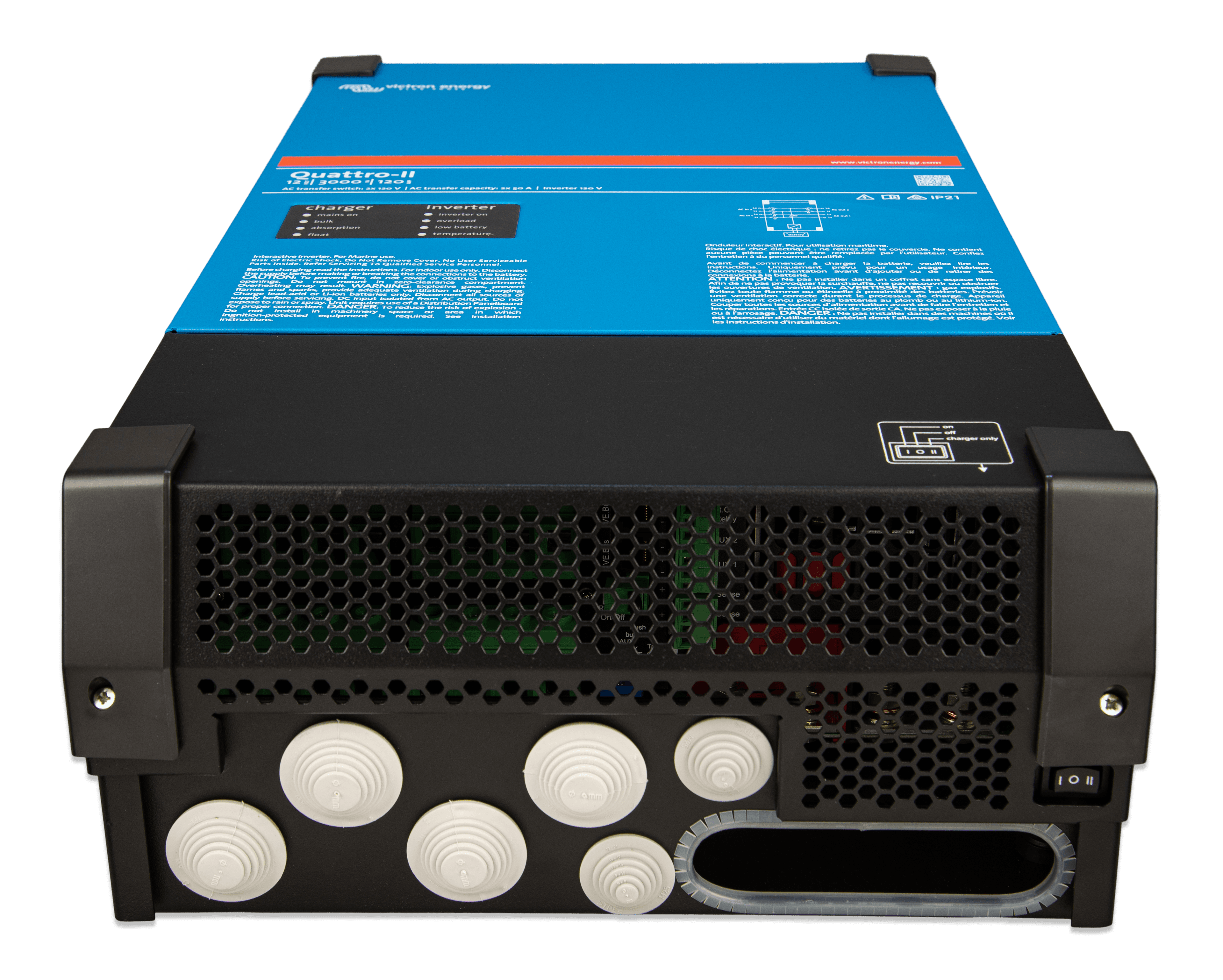

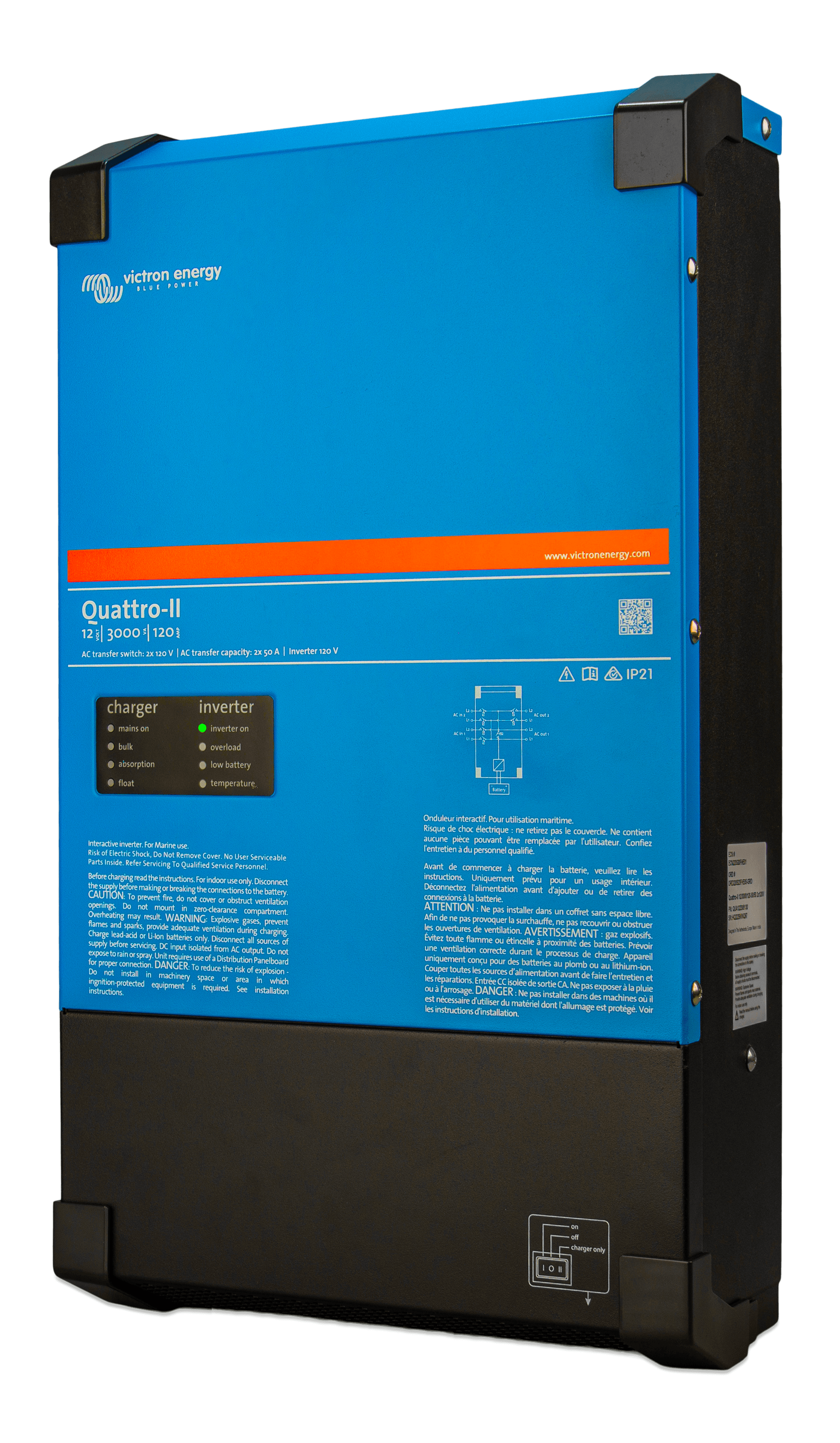

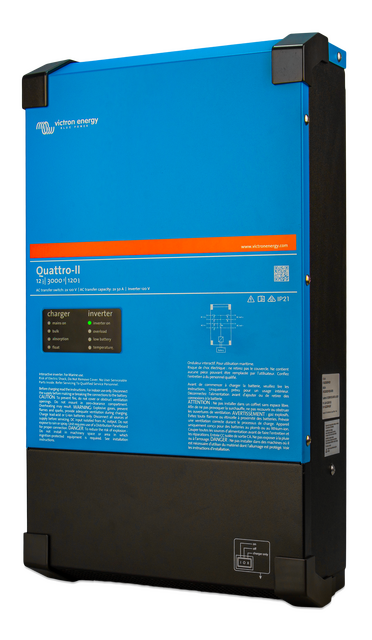

  • Quattro-II 2x 120V (left)  thumbnail
    Quattro-II 2x 120V (left)
    .PNG

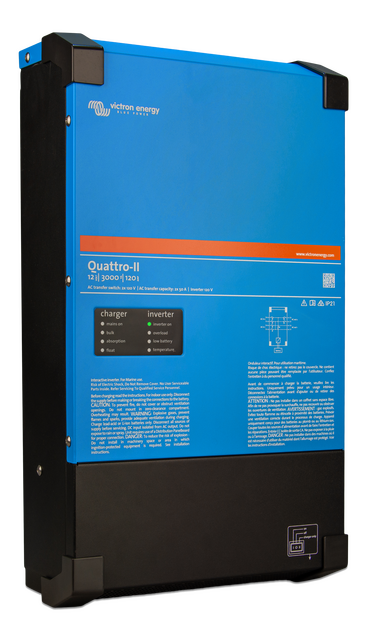

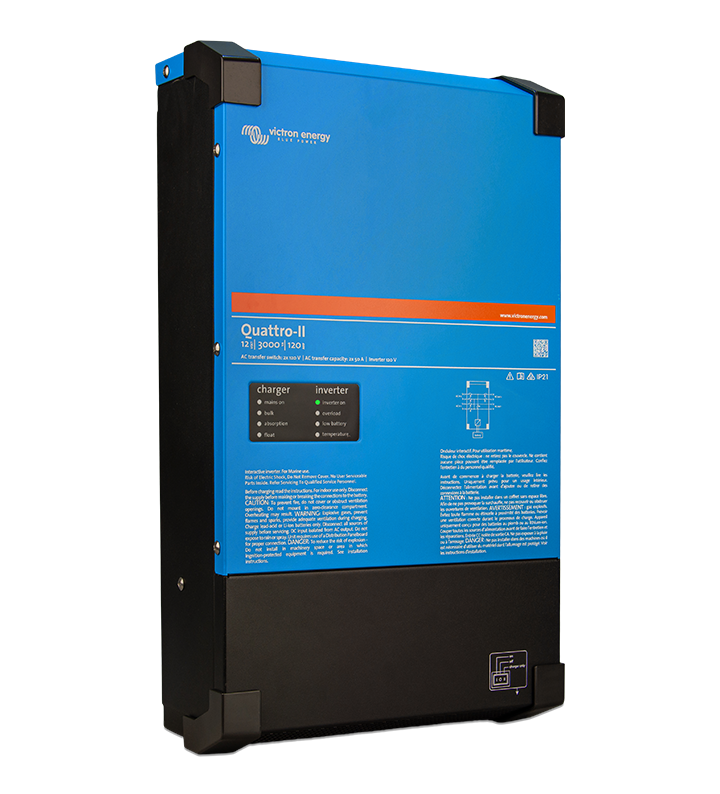

  • Quattro-II 2x 120V (right)  thumbnail
    Quattro-II 2x 120V (right)
    .PNG

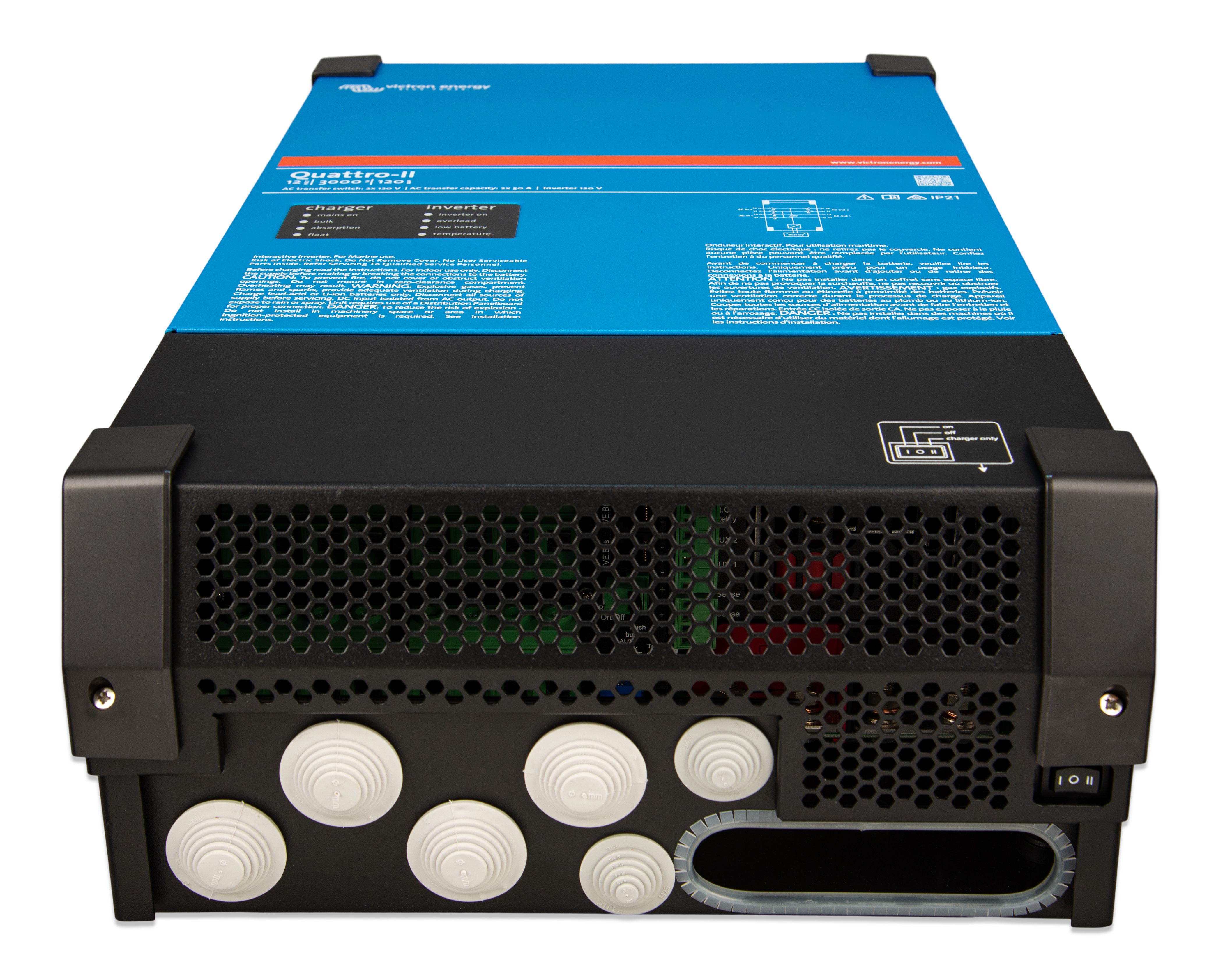

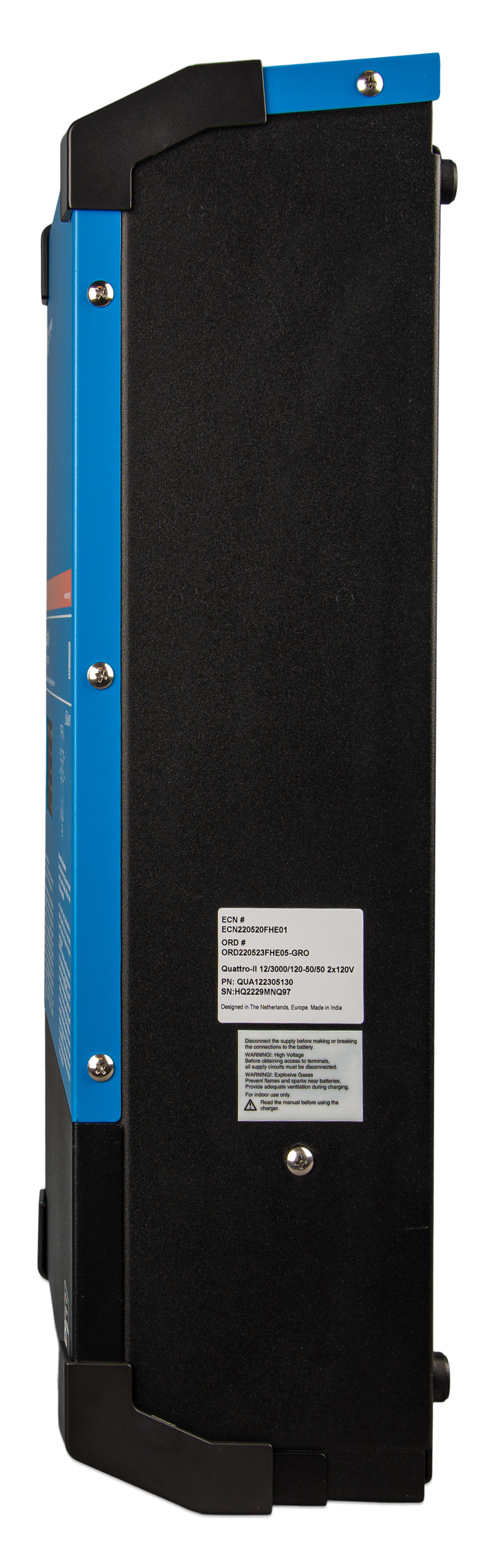

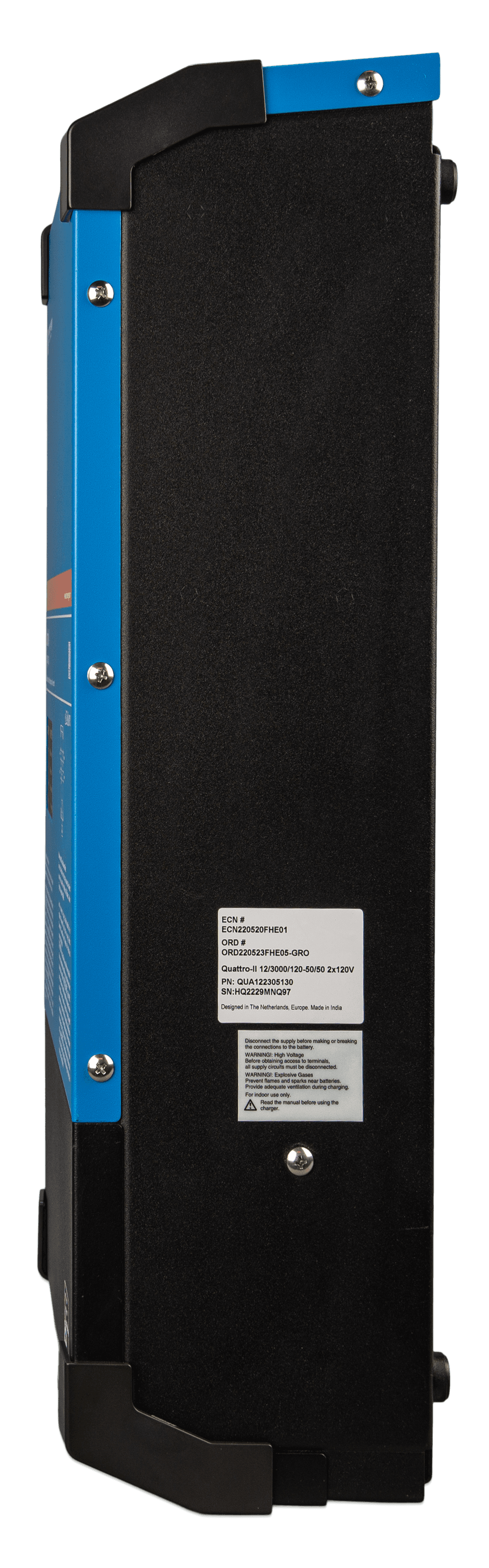

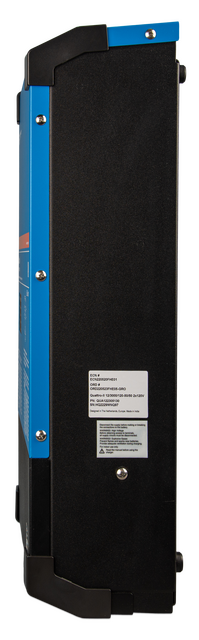

  • Quattro-II 2x 120V (side)  thumbnail
