MultiPlus-II 2x 120V

Το MultiPlus-II 2x 120 V είναι η τέλεια κινητή λύση ενός κιβωτίου για τυπικές εφαρμογές χωριστής φάσης 50 A 120 / 240 VAC της Βόρειας Αμερικής. Είτε τροφοδοτείται από την ακτή είτε από μια γεννήτρια, το MultiPlus-II 2x 120 V μπορεί να δεχτεί και να περάσει και από τις δύο γραμμές τροφοδοσίας 120 / 240 V, με τη δυνατότητα να χρησιμοποιεί τα πλήρη 50Α για φόρτιση και φορτία εναλλασσόμενου ρεύματος. Κατά τη σύνδεση σε μονοφασική τροφοδοσία 120 V, η είσοδος L1 του MultiPlus-II 2x120 V θα δεχτεί εισερχόμενη ισχύ για φόρτιση και διέλευση, ενώ συνδυάζει τις εξόδους L1 και L2 για μονοφασικό 120 V σε κάθε γραμμή.

Το MultiPlus αλλάζει σε λειτουργία αντιστροφέα όταν δεν υπάρχει πηγή εναλλασσόμενου ρεύματος. Η έξοδος του αντιστροφέα είναι επίσης 120 V μονοφασική. Σε λειτουργία αντιστροφέα, το MultiPlus-II 2x 120 V συνδέει εσωτερικά και τις δύο γραμμές L1 και L2 μαζί για να παρέχει 120 VAC σε φορτία και στις δύο εξόδους. Επομένως, σε όλες τις συνθήκες σύνδεσης, και στις δύο πλευρές ενός πίνακα διανομής θα παρέχεται 120 V. Ωστόσο, το 240 VAC είναι διαθέσιμο μόνο όταν το MultiPlus παρέχεται από μια πηγή διαχωρισμού φάσης 120/240 VAC. Αυτό αποτρέπει την αποφόρτιση της μπαταρίας από βαριά φορτία, όπως θερμοσίφωνες ή 240 V κλιματιστικά.

Το MultiPlus-II 2x 120 V διαθέτει όλες τις αναμενόμενες προδιαγραφές της ευέλικτης σειράς αντιστροφέα / φορτιστή μας, όπως PowerControl, PowerAssist, τρέχον όριο εισόδου, δύο έξοδο εναλλασσόμενου ρεύματος, καθώς και παράλληλη και 3ph διαμόρφωση για συστήματα μεγαλύτερης χωρητικότητας VE.Bus. Κατάλληλο για μπαταρίες LiFePO4 και διάφορες άλλες τεχνολογίες μπαταριών.

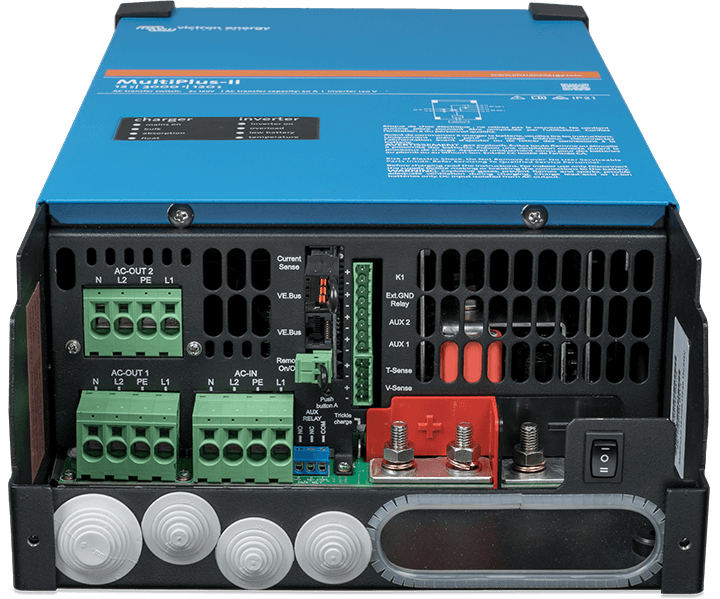

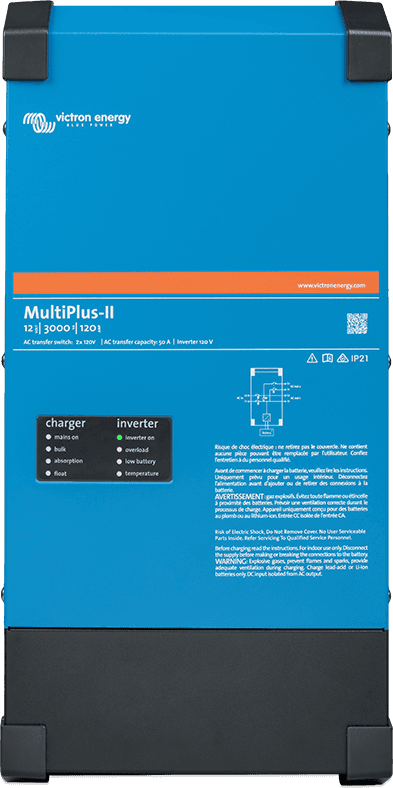

MultiPlus-II 2x 120V
MultiPlus-II 2x 120V
Models:

3000VA

Year warranty

World-wide support

Σχετικά με αυτό
το προϊόν

Το MultiPlus-II 2x 120 V είναι η τέλεια κινητή λύση ενός κιβωτίου για τυπικές εφαρμογές χωριστής φάσης 50 A 120 / 240 VAC της Βόρειας Αμερικής. Είτε τροφοδοτείται από την ακτή είτε από μια γεννήτρια, το MultiPlus-II 2x 120 V μπορεί να δεχτεί και να περάσει και από τις δύο γραμμές τροφοδοσίας 120 / 240 V, με τη δυνατότητα να χρησιμοποιεί τα πλήρη 50Α για φόρτιση και φορτία εναλλασσόμενου ρεύματος. Κατά τη σύνδεση σε μονοφασική τροφοδοσία 120 V, η είσοδος L1 του MultiPlus-II 2x120 V θα δεχτεί εισερχόμενη ισχύ για φόρτιση και διέλευση, ενώ συνδυάζει τις εξόδους L1 και L2 για μονοφασικό 120 V σε κάθε γραμμή.

Το MultiPlus αλλάζει σε λειτουργία αντιστροφέα όταν δεν υπάρχει πηγή εναλλασσόμενου ρεύματος. Η έξοδος του αντιστροφέα είναι επίσης 120 V μονοφασική. Σε λειτουργία αντιστροφέα, το MultiPlus-II 2x 120 V συνδέει εσωτερικά και τις δύο γραμμές L1 και L2 μαζί για να παρέχει 120 VAC σε φορτία και στις δύο εξόδους. Επομένως, σε όλες τις συνθήκες σύνδεσης, και στις δύο πλευρές ενός πίνακα διανομής θα παρέχεται 120 V. Ωστόσο, το 240 VAC είναι διαθέσιμο μόνο όταν το MultiPlus παρέχεται από μια πηγή διαχωρισμού φάσης 120/240 VAC. Αυτό αποτρέπει την αποφόρτιση της μπαταρίας από βαριά φορτία, όπως θερμοσίφωνες ή 240 V κλιματιστικά.

Το MultiPlus-II 2x 120 V διαθέτει όλες τις αναμενόμενες προδιαγραφές της ευέλικτης σειράς αντιστροφέα / φορτιστή μας, όπως PowerControl, PowerAssist, τρέχον όριο εισόδου, δύο έξοδο εναλλασσόμενου ρεύματος, καθώς και παράλληλη και 3ph διαμόρφωση για συστήματα μεγαλύτερης χωρητικότητας VE.Bus. Κατάλληλο για μπαταρίες LiFePO4 και διάφορες άλλες τεχνολογίες μπαταριών.

Downloads
and support

Datasheets
  • MultiPlus-II 3kVA 2x120V
    .PDF
Manuals
  • MultiPlus-II 2x120V (HTML5)
    .HTML
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
  • MultiPlus-II 2x120V (PDF)
    .PDF
  • Pre-RMA bench test instructions (PDF)
    .PDF
  • Pre-RMA Bench Test Instructions (HTML5)
    .HTML
Quick Installation Guides
  • MultiPlus-II 12V 3kVA 2x 120V
    .PDF
Enclosure Dimensions
  • MultiPlus-II 24/3000/70-50 2x120V (UL)
    .PDF
  • MultiPlus-II 24/3000/70-50 2x120V (UL) (3D)
    .PDF
  • MultiPlus-II 24/3000/70-50 2x120V (UL) (stp)
  • MultiPlus-II 12/3000/120-50 2x120V (UL)
    .PDF
  • MultiPlus-II 12/3000/120-50 2x120V (UL) (3D)
    .PDF
  • MultiPlus-II 12/3000/120-50 2x120V (UL) (stp)
  • MultiPlus-II 12V 3kVA 120-50 2x120V
    .PDF
  • MultiPlus-II 12V 3kVA 120-50 2x120V (3D)
    .PDF
  • MultiPlus-II 12V 3kVA 120-50 2x120V (stp)
  • MultiPlus-II 24V 3kVA 70-50 2x120V
    .PDF
  • MultiPlus-II 24V 3kVA 70-50 2x120V (3D)
    .PDF
  • MultiPlus-II 24V 3kVA 70-50 2x120V (stp)
High Quality Photos

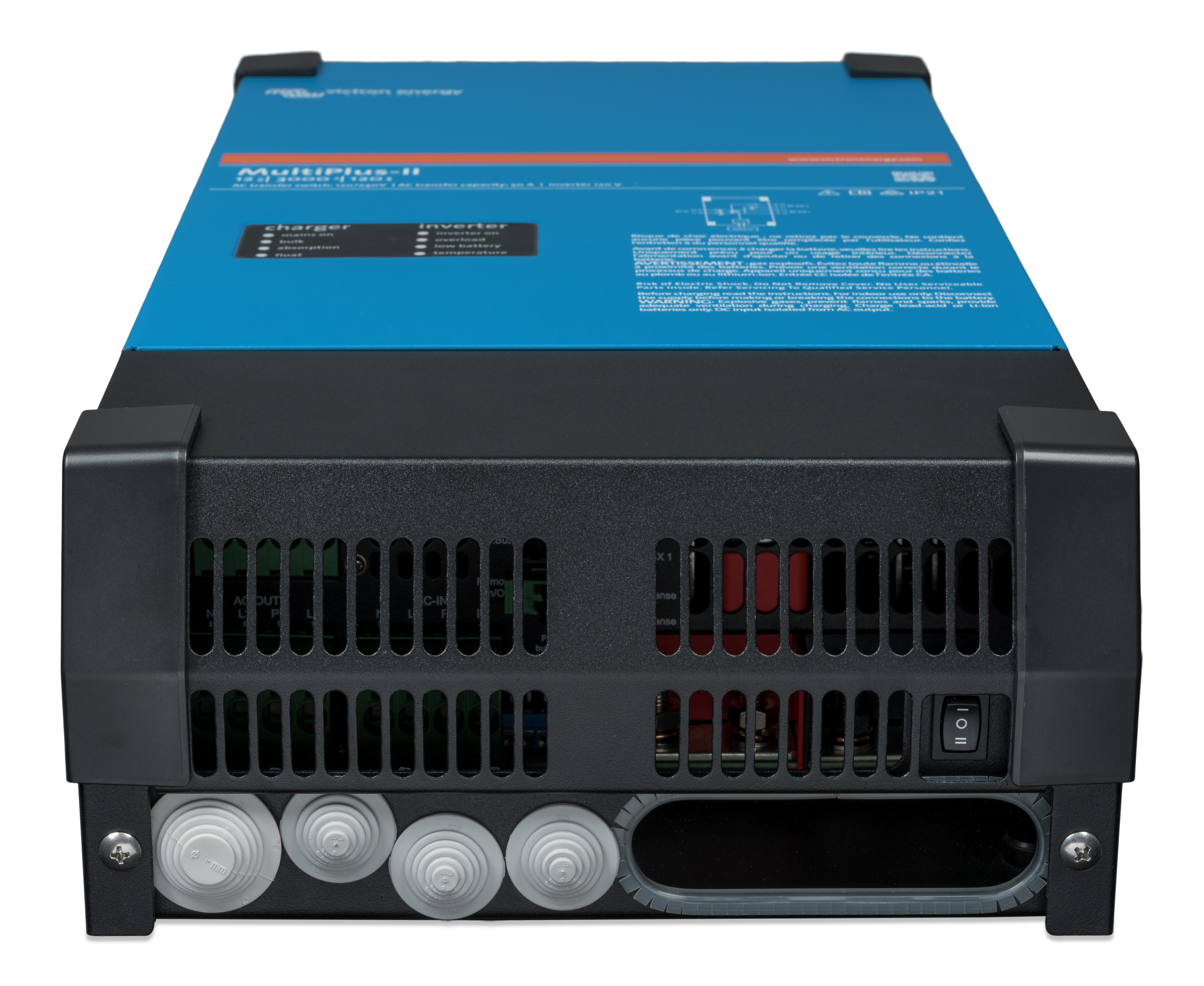

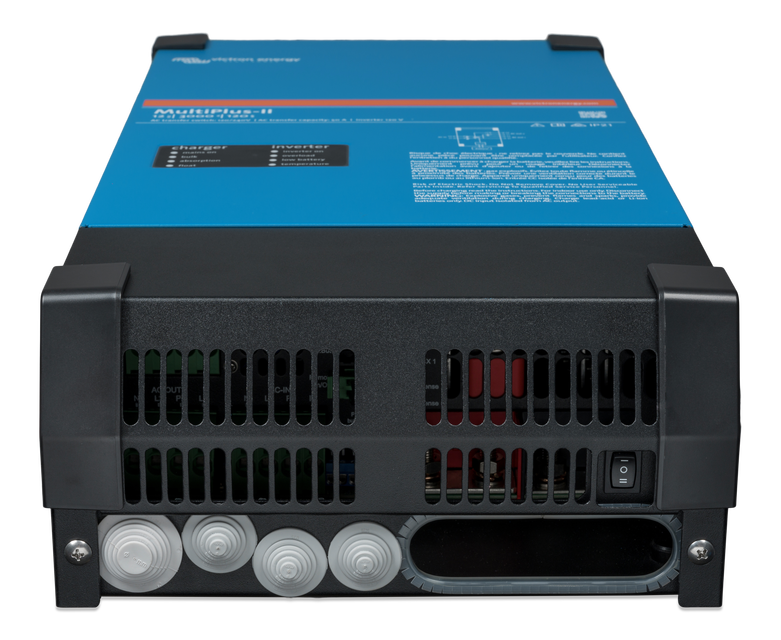

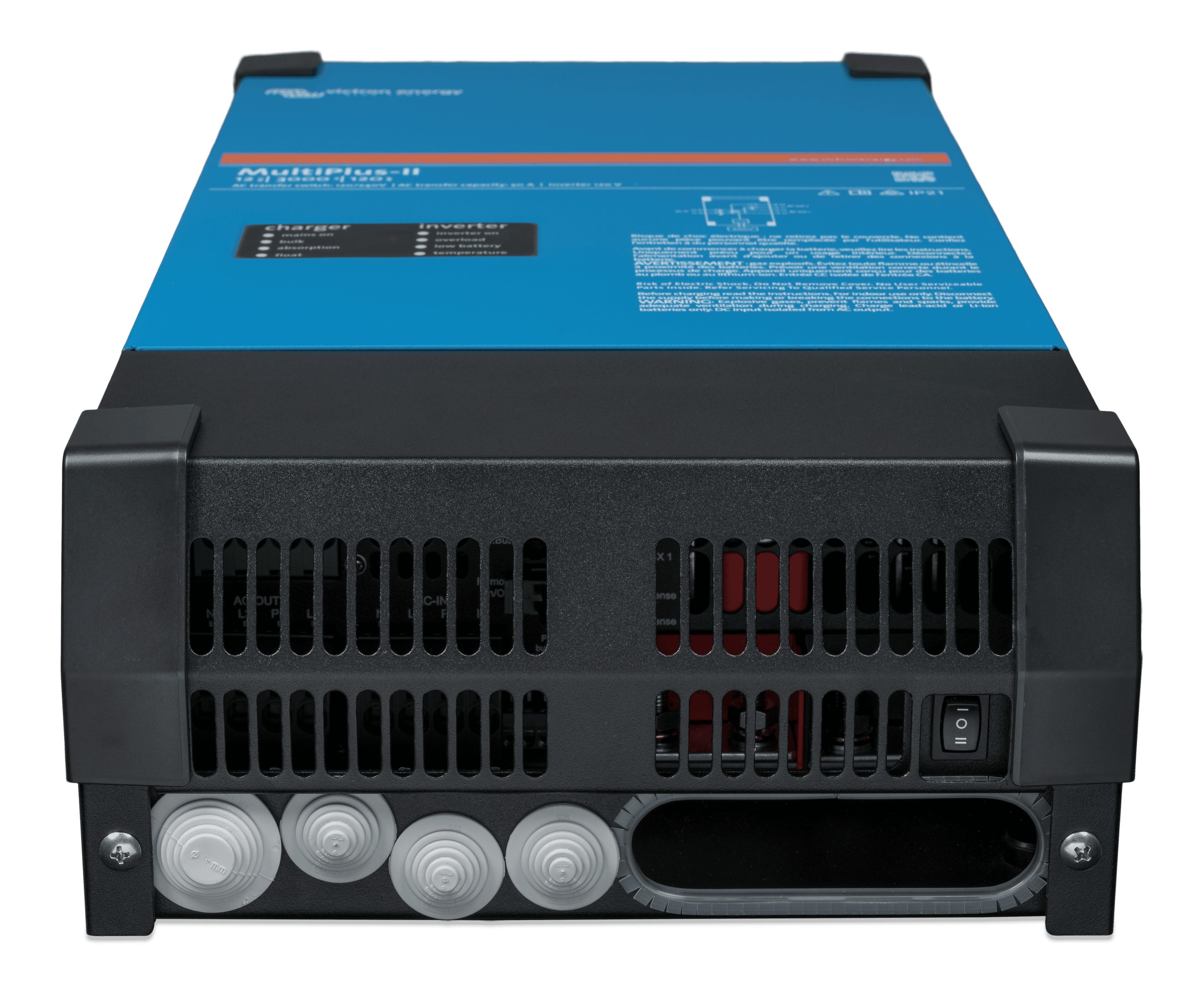

  • MultiPlus-II 12V 3kVA 120-50 2x120V (bottom)  thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (bottom)
    .PNG

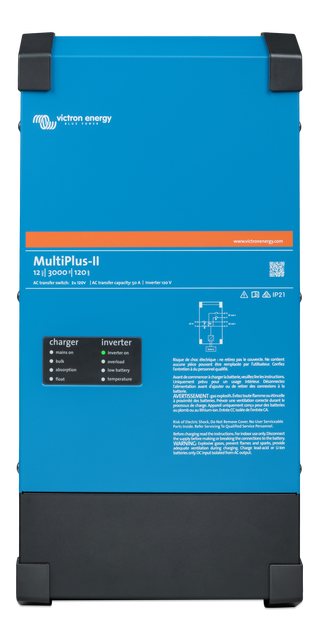

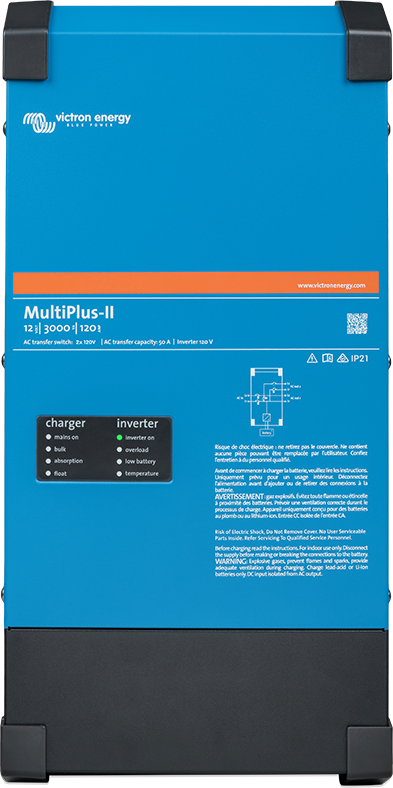

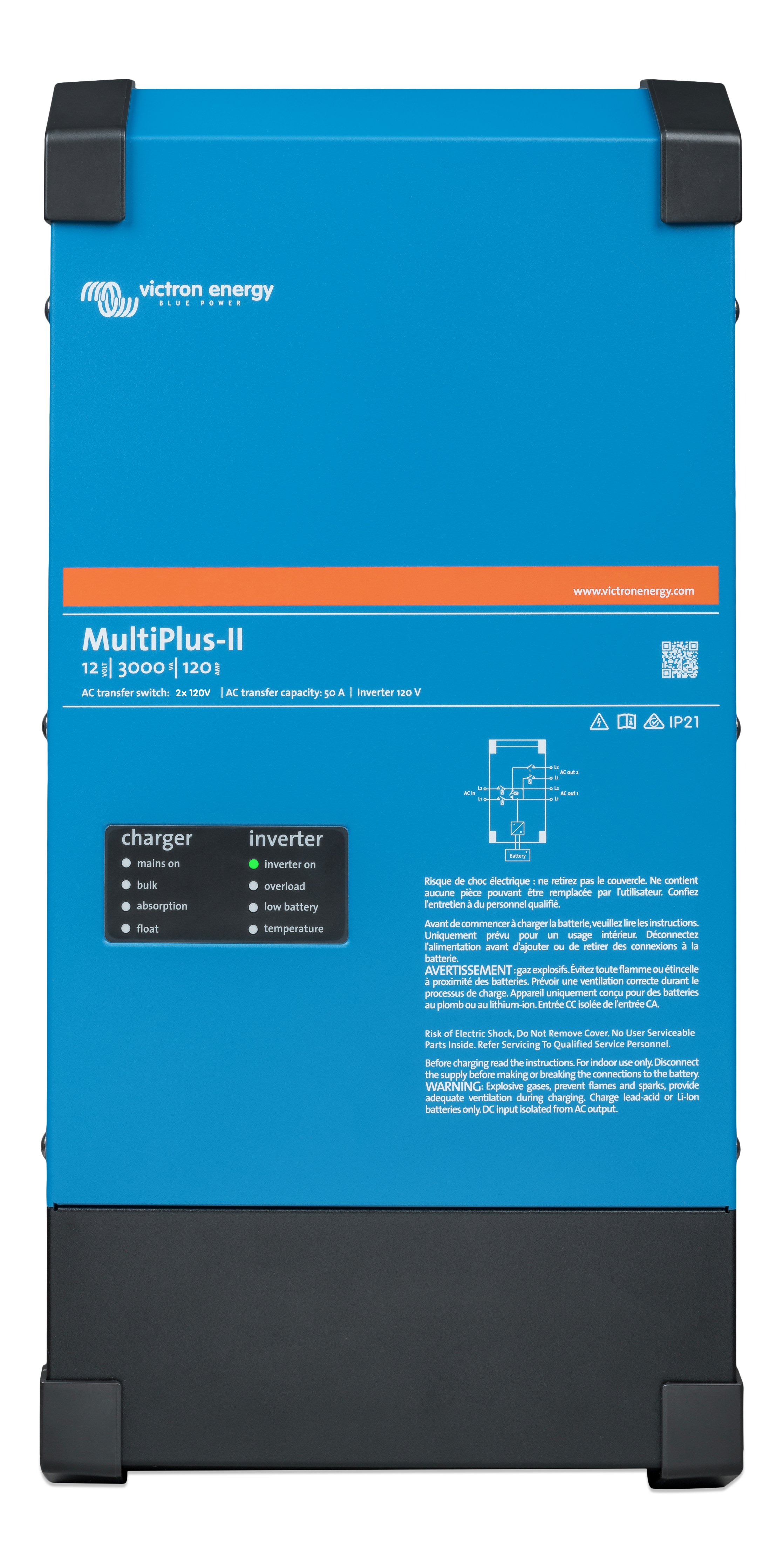

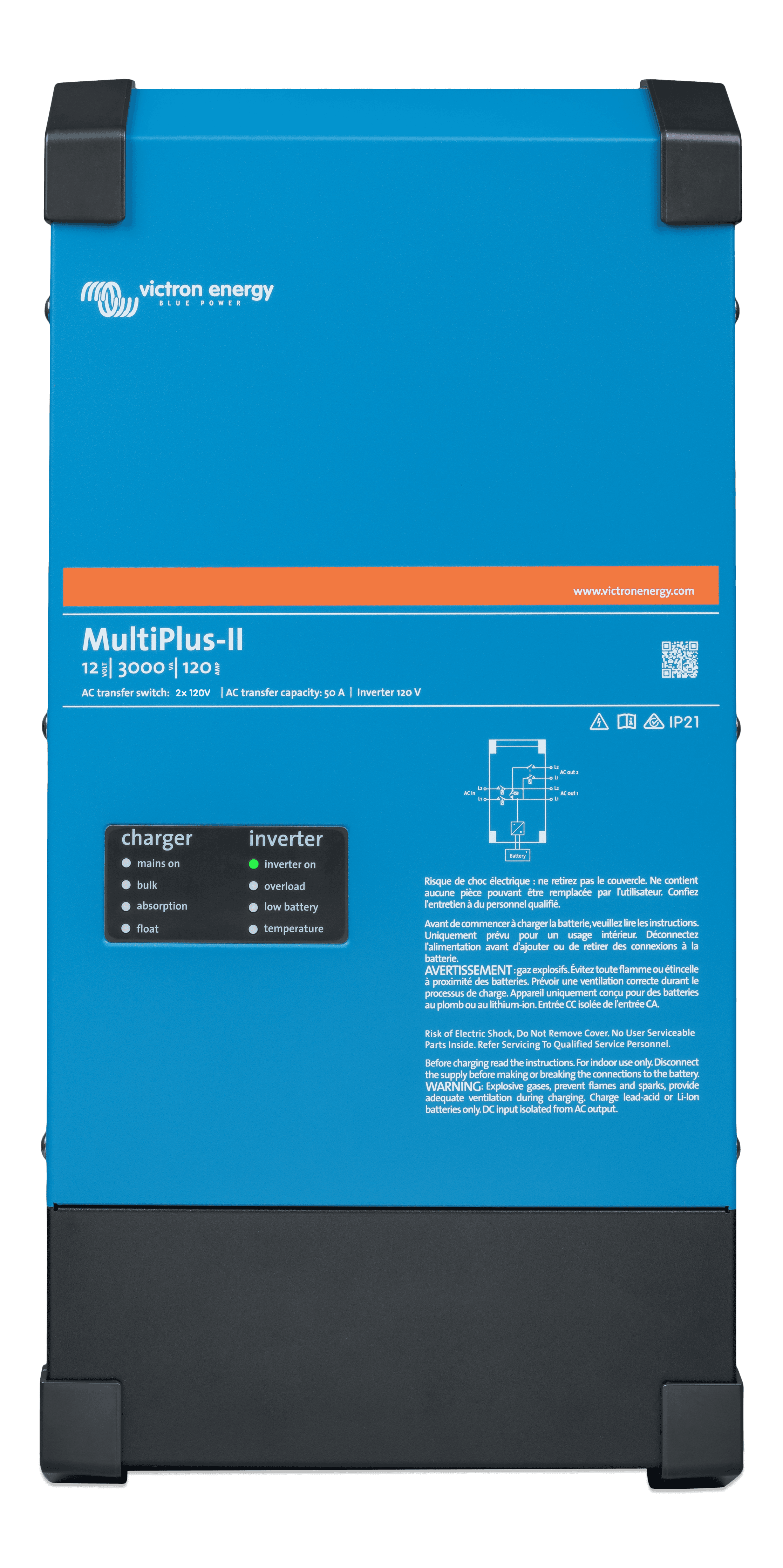

  • MultiPlus-II 12V 3kVA 120-50 2x120V (front) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (front)
    .PNG

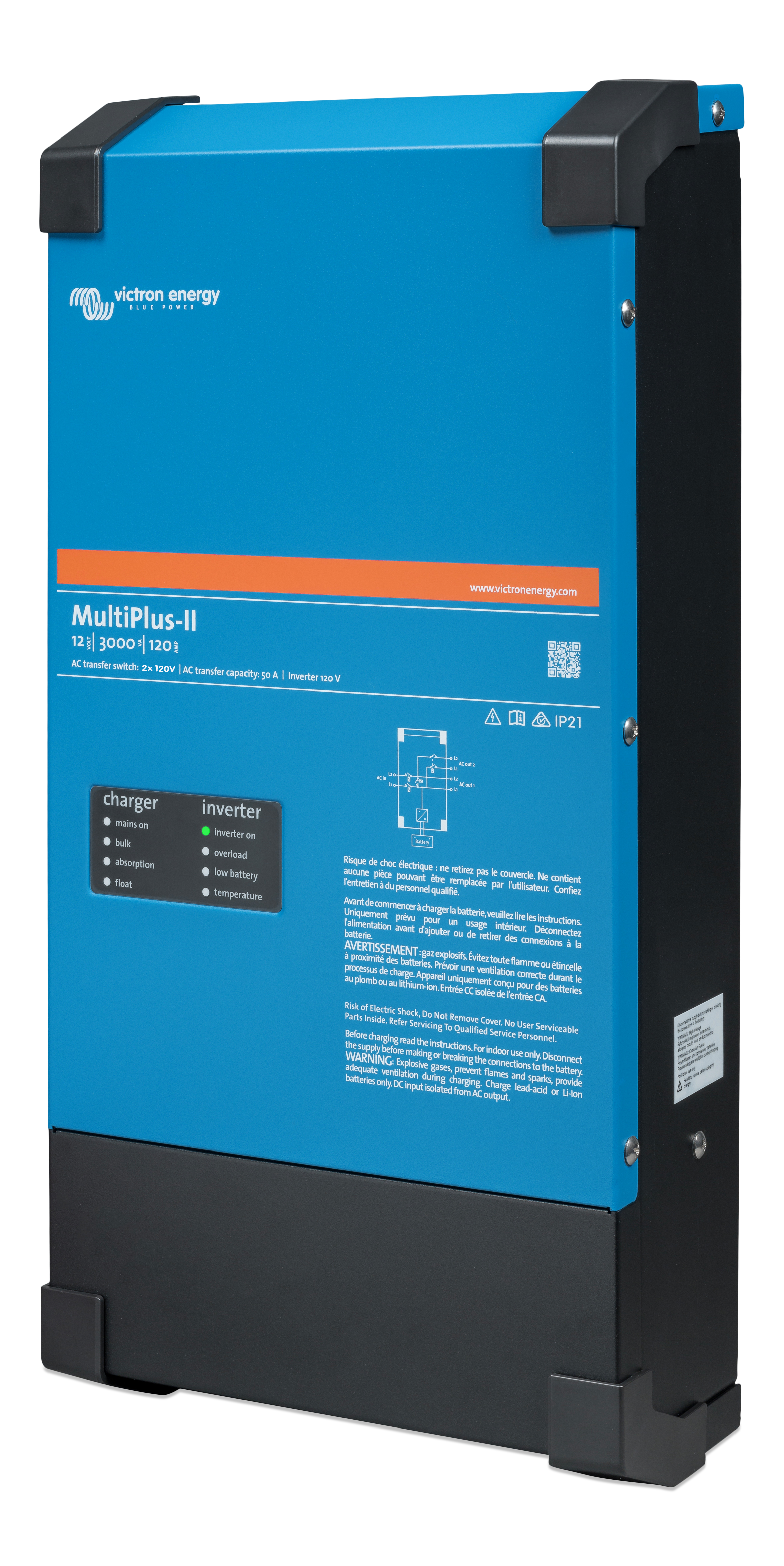

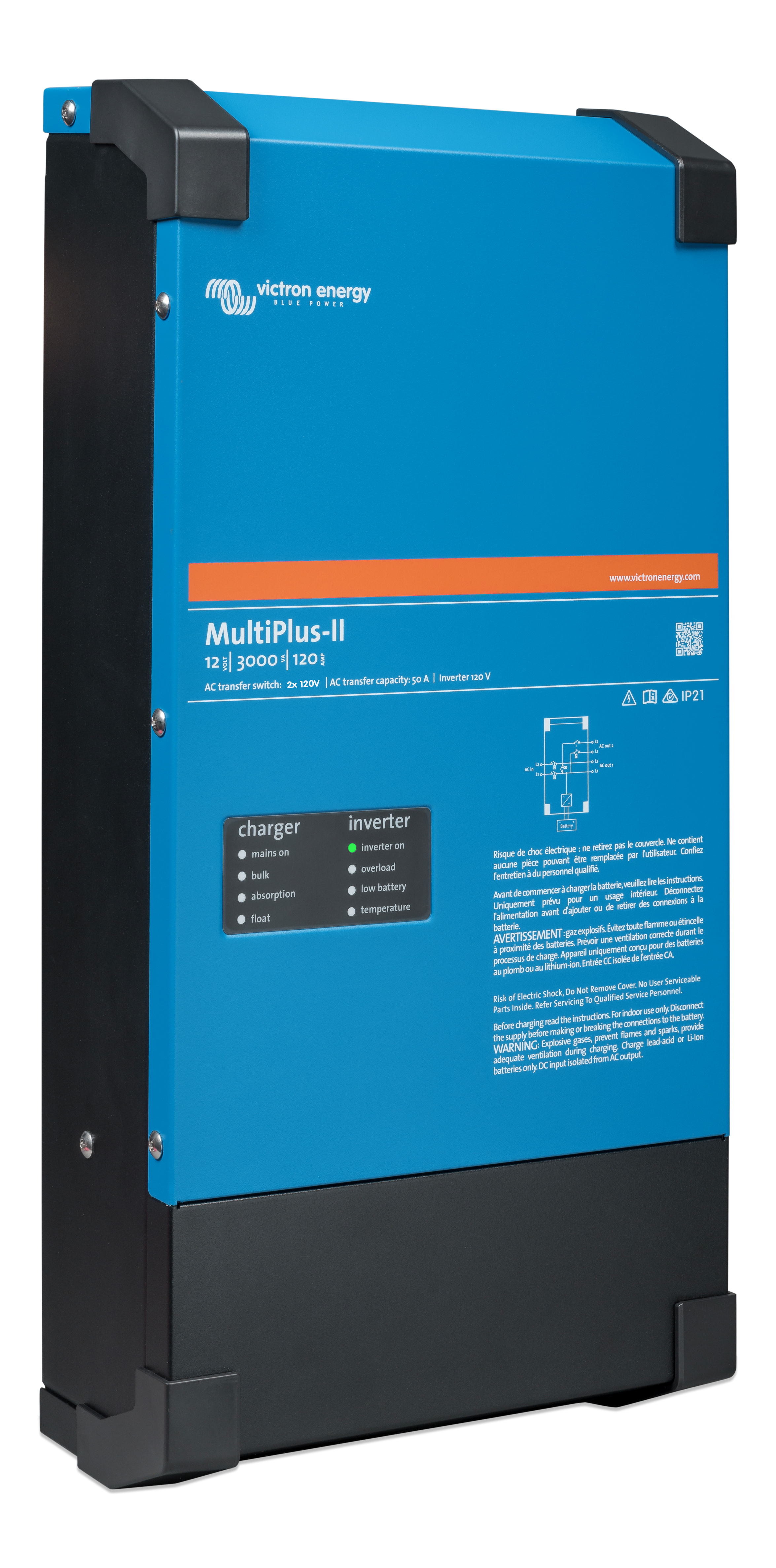

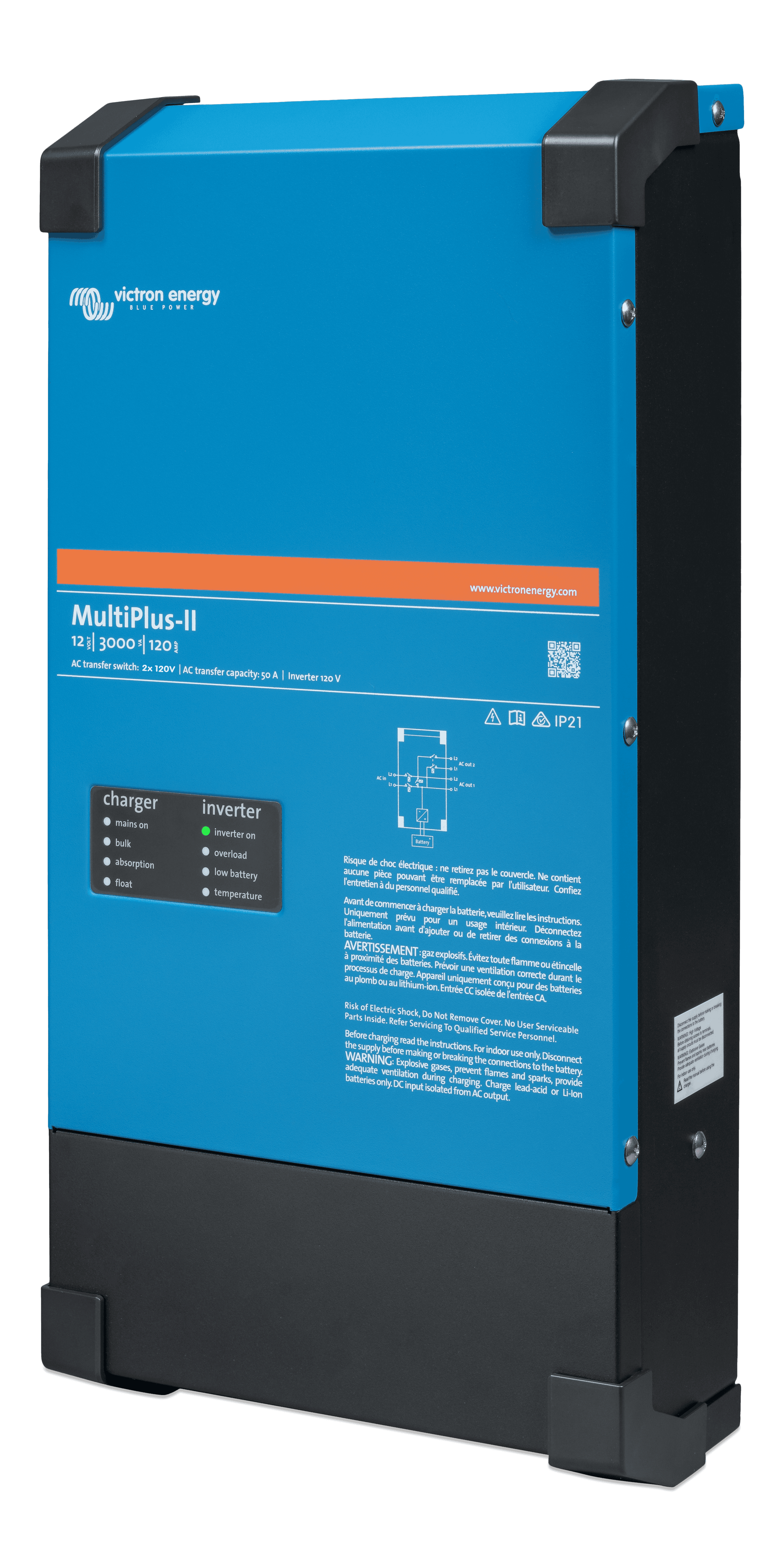

  • MultiPlus-II 12V 3kVA 120-50 2x120V (left) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (left)
    .PNG

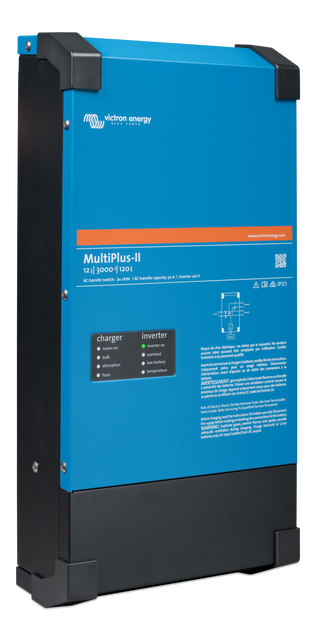

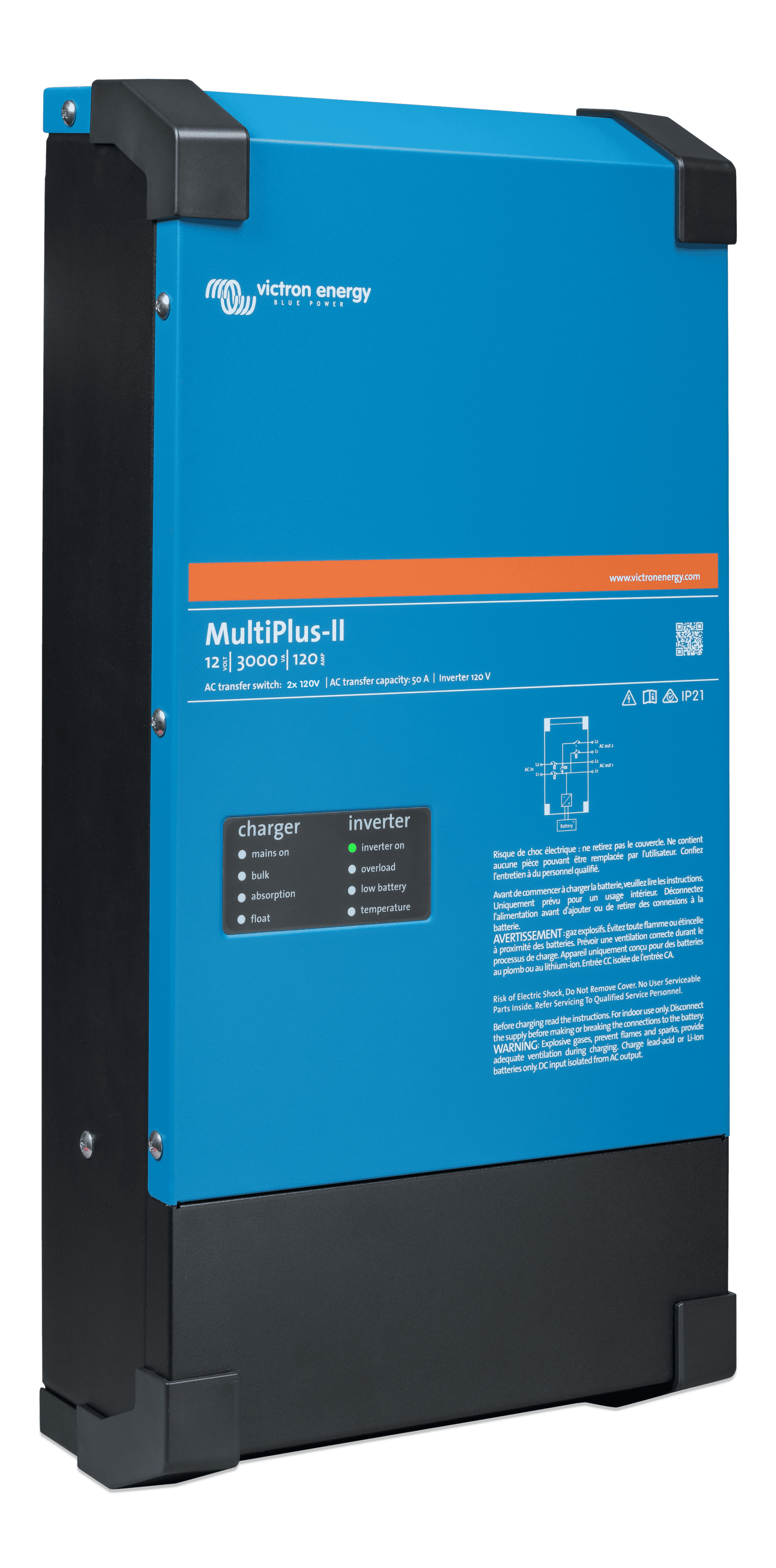

  • MultiPlus-II 12V 3kVA 120-50 2x120V (right) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (right)
    .PNG

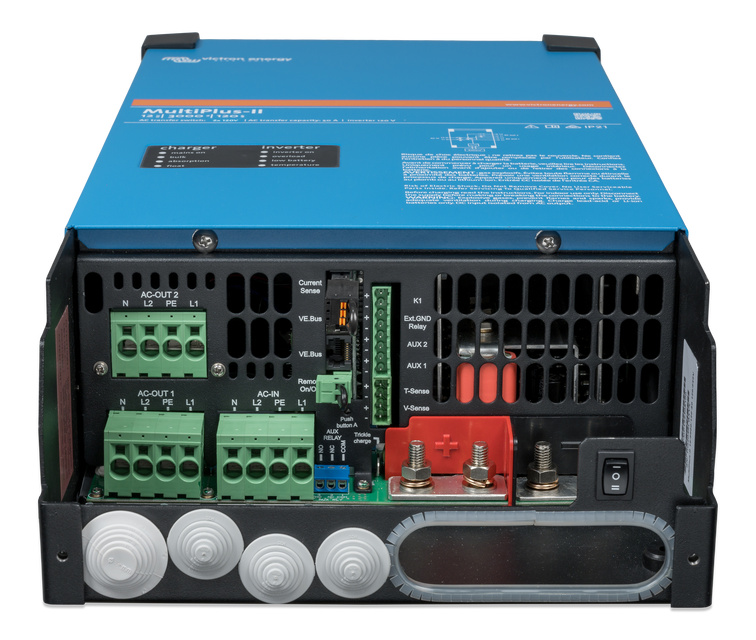

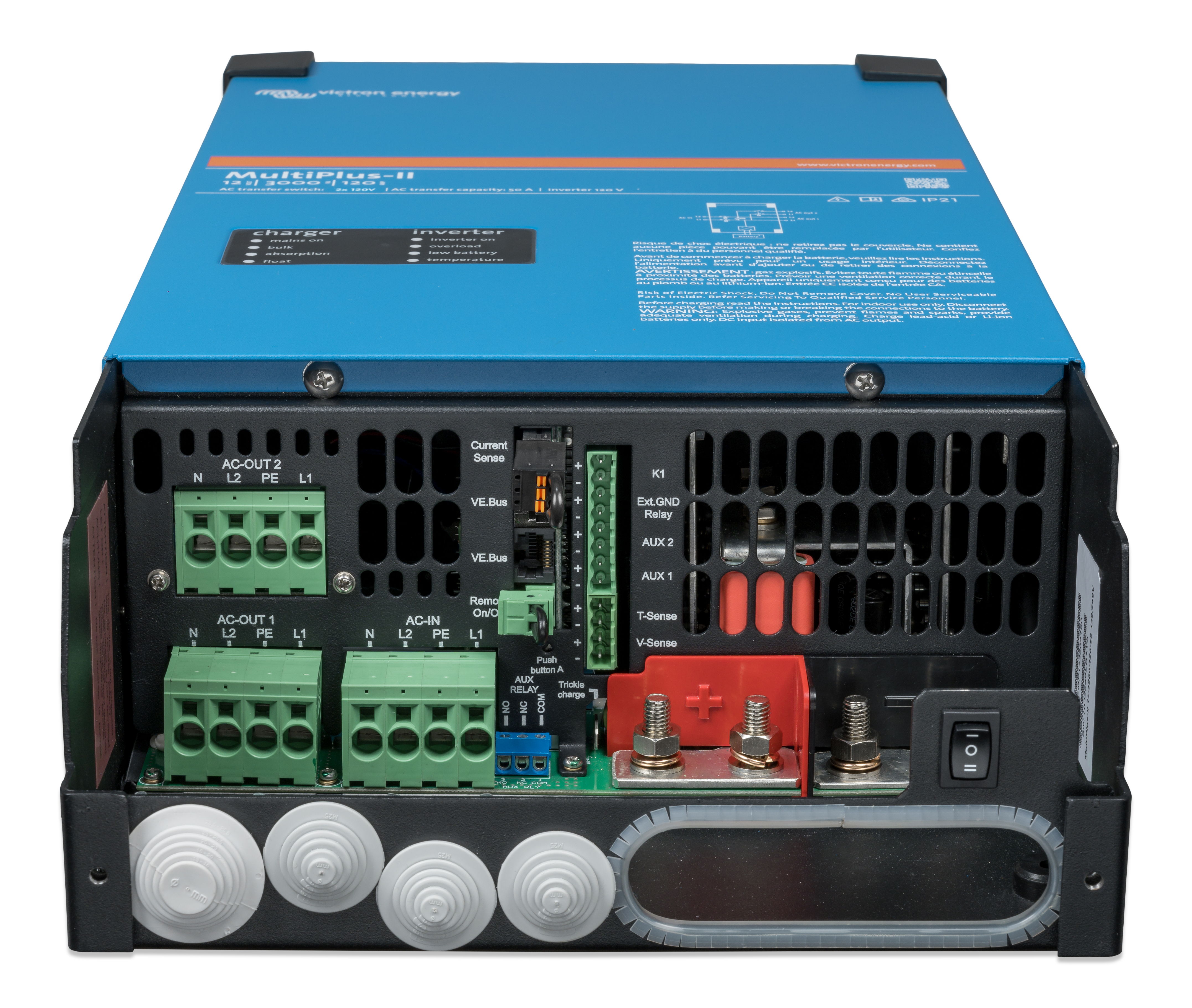

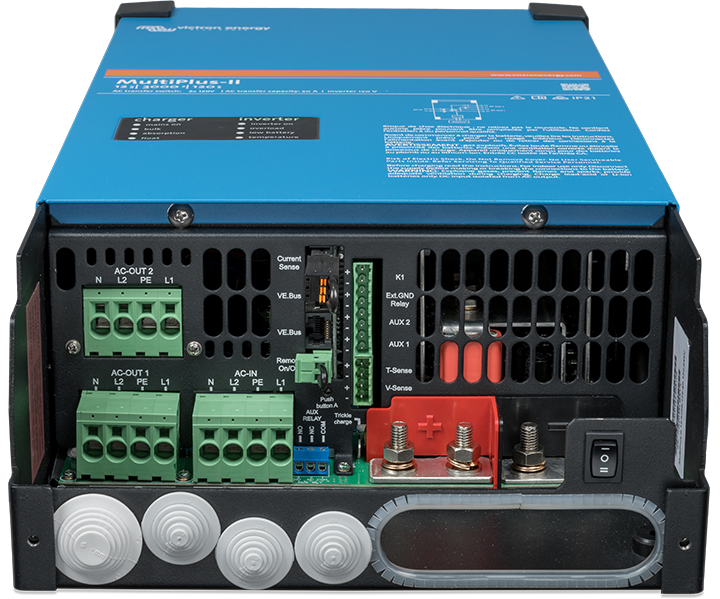

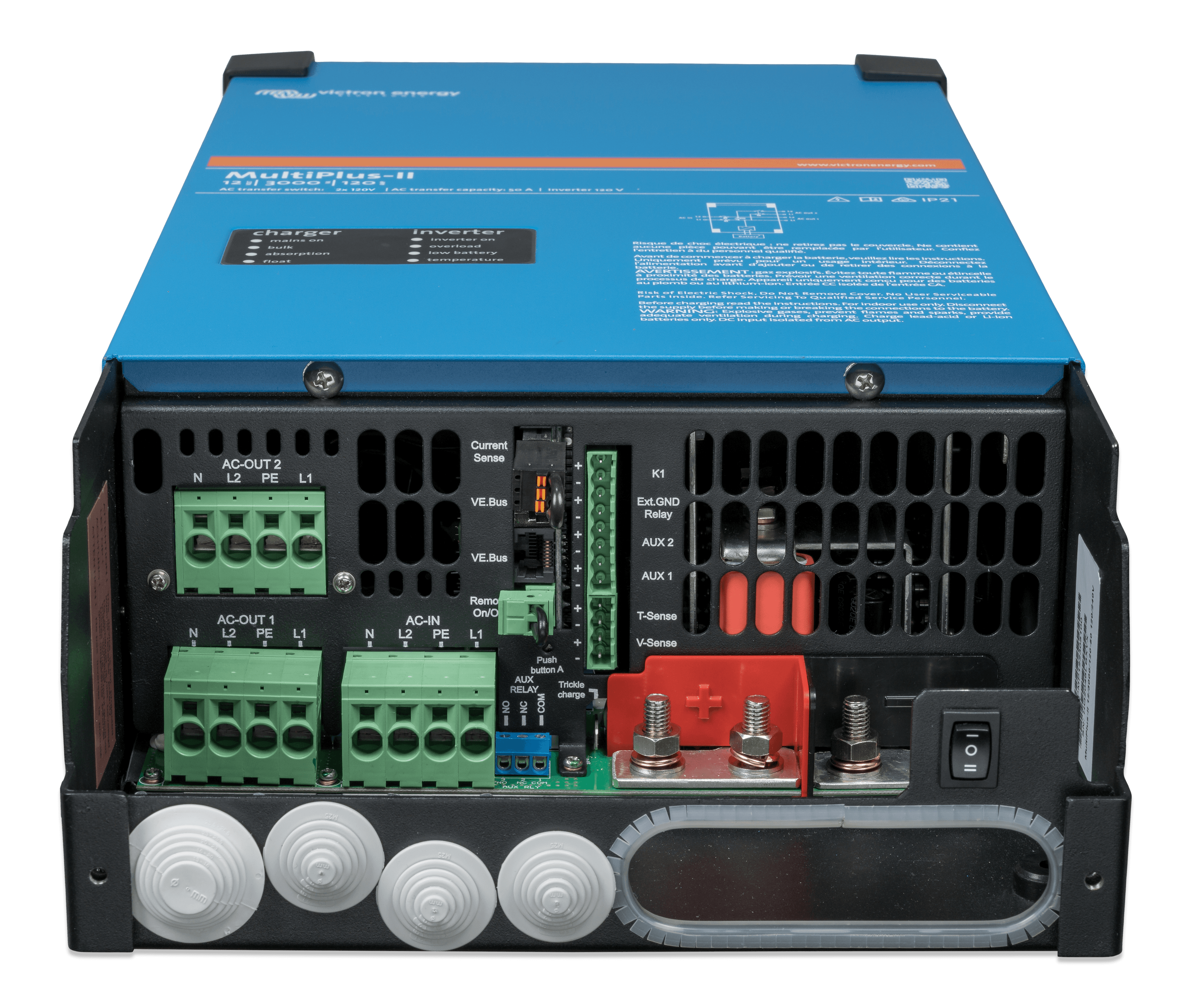

  • MultiPlus-II 12V 3kVA 120-50 2x120V (connections) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (connections)
    .PNG
System Schematics
  • MultiPlus-II 3kW 2x120VAC 12VDC 400Ah Li VE.Bus BMS Cerbo GX Touch generator MPPT Orion-Tr Smarts
    .PDF
  • MultiPlus-II 3kW 2x120VAC 12VDC 400Ah Li Lynx Smart BMS Cerbo GX touch generator MPPT Orion-Tr Smarts
    .PDF
  • MultiPlus-II 3kVA 2x120VAC 12VDC 400Ah Li VEBus BMS V2 Cerbo GX touch generator MPPT Orion Tr Smarts
    .PDF
Certificates
  • Declaration of Conformity - MultiPlus-II 3000VA & 5000VA
    .PDF
  • ISO9001 certificate
    .PDF
  • Certificate Safety UL 458 - MultiPlus-II 12/24/48V 3000VA 120V
    .PDF
  • Certificate Safety UL 458 - MultiPlus-II 2x 120V
    .PDF
